BVA flatcylinder 5 ton slaglängd 6 mm 10HF0503

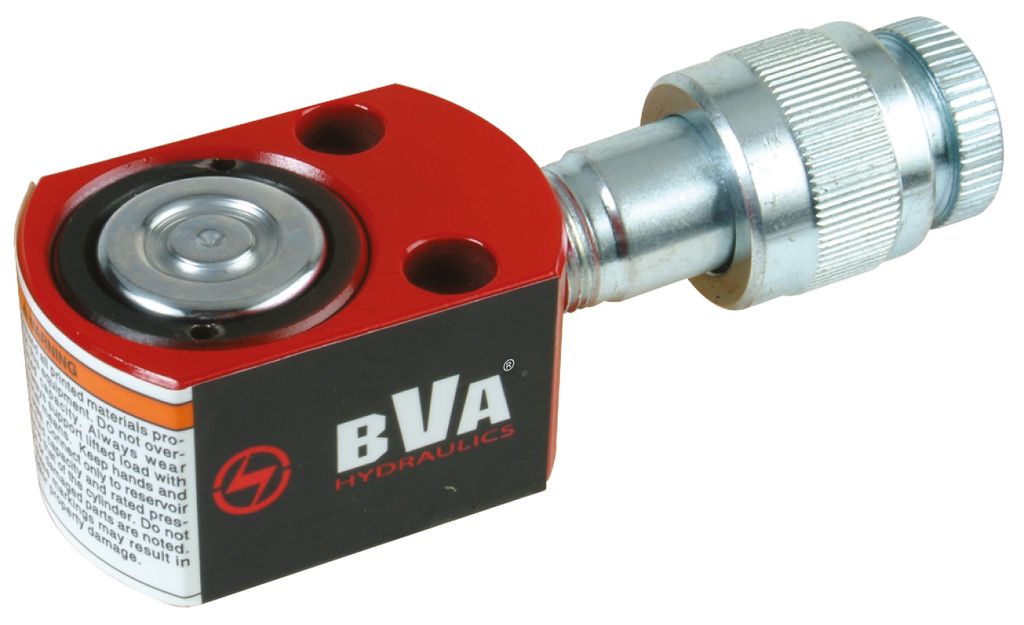

BVA 10HF0503 är en flat, lågbyggd hydraulcylinder från BVA Hydraulics med en kapacitet på 5 ton (48 kN) och en slaglängd på 6 mm. Med en bygghöjd på bara 32 mm och en maxhöjd på 38 mm kommer cylindern in i trånga utrymmen där en vanlig cylinder inte får plats. Den är enkelverkande med fjäderretur och dimensionerad för ett maximalt arbetstryck på 700 bar.

Cylindern är tillverkad i högkvalitativt solitt stål och har en stödring som skyddar mot snedbelastning. En kraftig returfjäder för kolven snabbt tillbaka när trycket släpps, vilket gör arbetet effektivt vid upprepade lyft och pressmoment. Cylinderhuset mäter 61×41 mm och i botten finns hål med diametern 5 mm och försänkning för fast montering.

Oljeanslutningen sker via snabbkoppling CH38-M med högt flöde och dammskydd, och en spillfri koppling finns som tillbehör. Den effektiva cylinderarean är 7,1 cm² och oljevolymen 4 cm³, vilket gör det enkelt att välja passande hydraulpump. Cylindern väger 0,6 kg.

Fördelar
Kapacitet 5 ton och slaglängd 6 mm vid 700 bar
Låg bygghöjd 32 mm för arbete i trånga utrymmen
Kraftig fjäderretur för snabb återgång av kolven
Stödring som skyddar mot snedbelastning
Snabbkoppling CH38-M med högt flöde och dammskydd
Tillverkad i högkvalitativt solitt stål
Försänkta bottenhål för fast montering

Användningsområden
Passar för lyft, pressning, riktning och positionering i trånga utrymmen, till exempel vid fordonsservice, maskinunderhåll, montering och industriarbete, tillsammans med en hydraulpump för 700 bar.

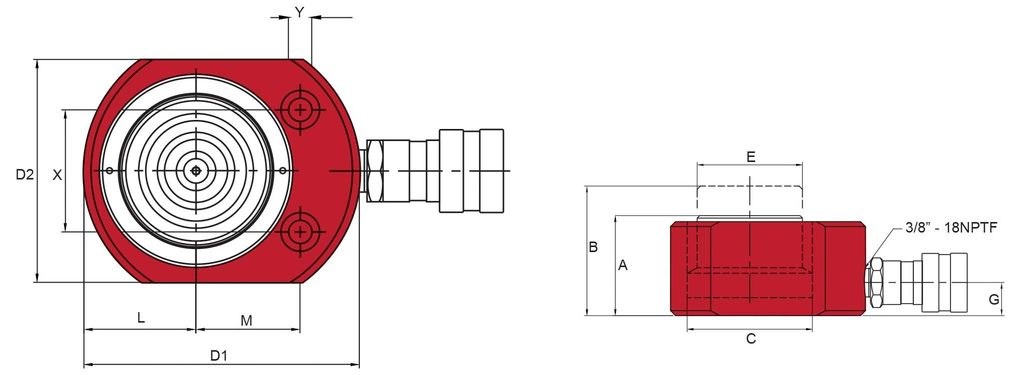

Tekniska data
Artikelnummer 10HF0503
EAN 7391918412584
Typ Enkelverkande flatcylinder med fjäderretur
Kapacitet 5 ton / 48 kN
Slaglängd 6 mm
Max arbetstryck 700 bar
Effektiv cylinderarea 7,1 cm²
Oljevolym 4 cm³
Bygghöjd 32 mm
Max höjd 38 mm
Cylinderns yttermått 61×41 mm
Kolvstångens diameter 25 mm
Bottenhål diameter 5 mm, försänkning 8 mm x 4 mm
Hålavstånd 28 mm
Snabbkoppling CH38-M
Vikt 0,6 kg

Levereras med
BVA 10HF0503 flatcylinder 5 ton
