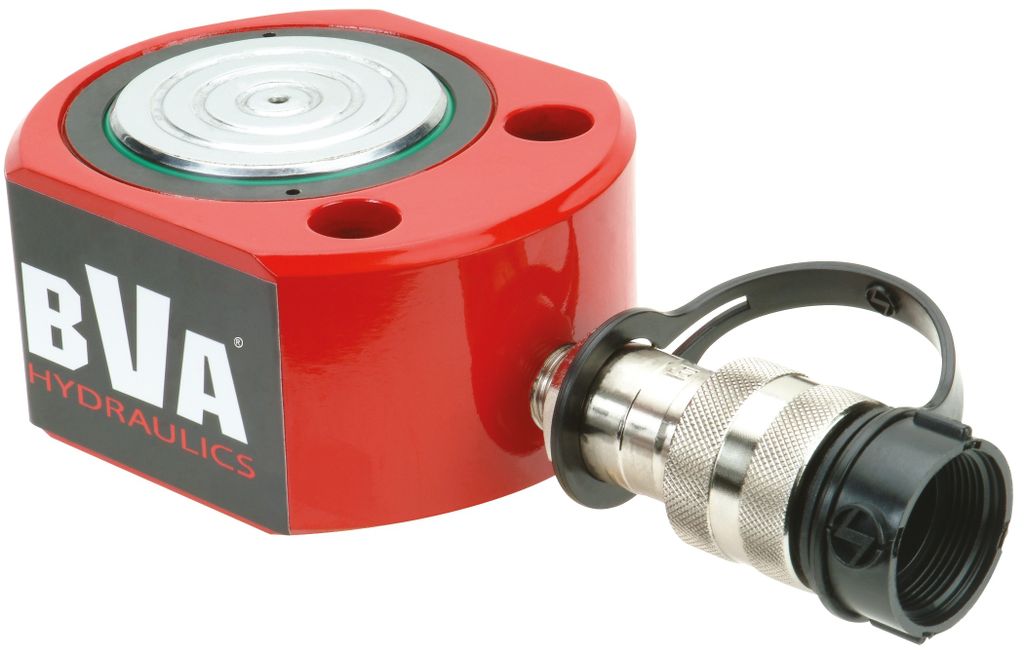

BVA flatcylinder 45 ton slaglängd 16 mm 10HF5006

BVA 10HF5006 är en flat, lågbyggd hydraulcylinder från BVA Hydraulics med en kapacitet på 45 ton (445 kN) och en slaglängd på 16 mm. Med en bygghöjd på bara 67 mm och en maxhöjd på 83 mm kommer cylindern in i trånga utrymmen där en vanlig cylinder inte får plats. Den är enkelverkande med fjäderretur och dimensionerad för ett maximalt arbetstryck på 700 bar.

Cylindern är tillverkad i högkvalitativt solitt stål och har en stödring som skyddar mot snedbelastning. En kraftig returfjäder för kolven snabbt tillbaka när trycket släpps, vilket gör arbetet effektivt vid upprepade lyft och pressmoment. Cylinderhuset mäter 140×114 mm och i botten finns hål med diametern 11 mm och försänkning för fast montering.

Oljeanslutningen sker via snabbkoppling CH38-M med högt flöde och dammskydd, och en spillfri koppling finns som tillbehör. Den effektiva cylinderarean är 63,6 cm² och oljevolymen 102 cm³, vilket gör det enkelt att välja passande hydraulpump. Cylindern väger 6,8 kg.

Fördelar
Kapacitet 45 ton och slaglängd 16 mm vid 700 bar
Låg bygghöjd 67 mm för arbete i trånga utrymmen
Kraftig fjäderretur för snabb återgång av kolven
Stödring som skyddar mot snedbelastning
Snabbkoppling CH38-M med högt flöde och dammskydd
Tillverkad i högkvalitativt solitt stål
Försänkta bottenhål för fast montering

Användningsområden
Passar för lyft, pressning, riktning och positionering i trånga utrymmen, till exempel vid fordonsservice, maskinunderhåll, montering och industriarbete, tillsammans med en hydraulpump för 700 bar.

Tekniska data
Artikelnummer 10HF5006
EAN 7391918412669
Typ Enkelverkande flatcylinder med fjäderretur
Kapacitet 45 ton / 445 kN
Slaglängd 16 mm
Max arbetstryck 700 bar
Effektiv cylinderarea 63,6 cm²
Oljevolym 102 cm³

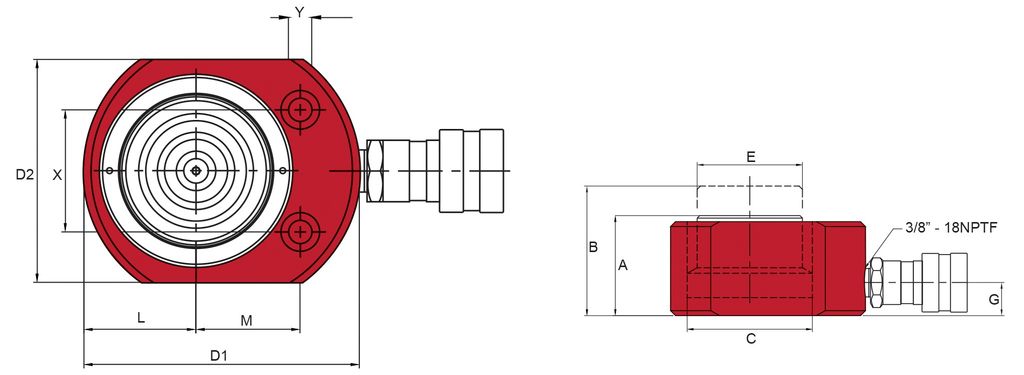

Bygghöjd 67 mm
Max höjd 83 mm
Cylinderns yttermått 140×114 mm
Kolvstångens diameter 70 mm
Bottenhål diameter 11 mm, försänkning 19 mm x 13 mm
Hålavstånd 67 mm
Snabbkoppling CH38-M
Vikt 6,8 kg

Levereras med
BVA 10HF5006 flatcylinder 45 ton
