BVA flatcylinder 30 ton slaglängd 13 mm 10HF3005

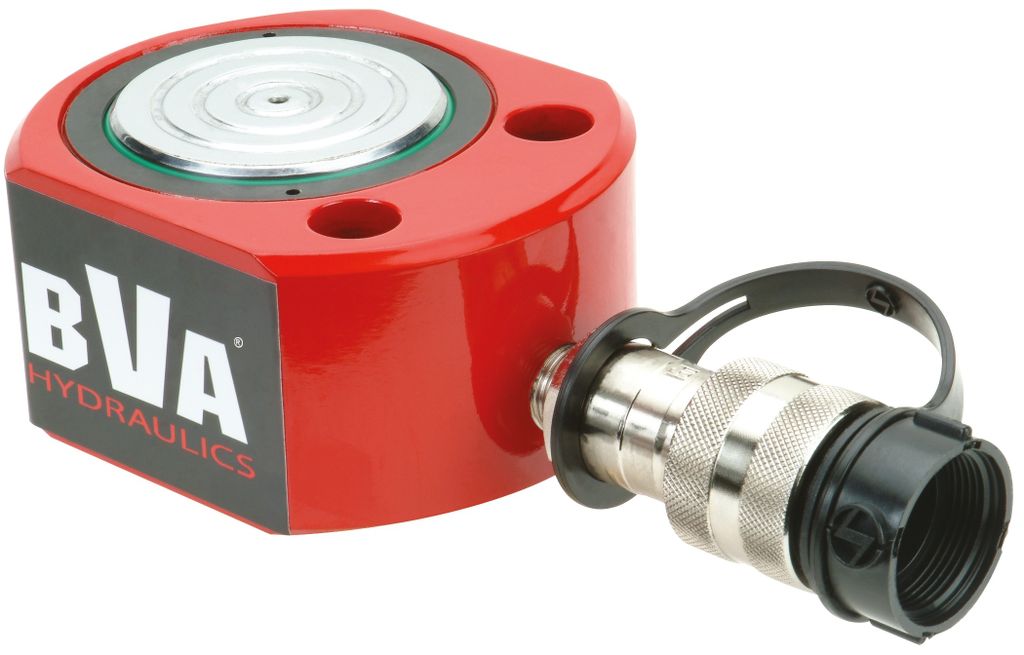

BVA 10HF3005 är en flat, lågbyggd hydraulcylinder från BVA Hydraulics med en kapacitet på 30 ton (287 kN) och en slaglängd på 13 mm. Med en bygghöjd på bara 59 mm och en maxhöjd på 72 mm kommer cylindern in i trånga utrymmen där en vanlig cylinder inte får plats. Den är enkelverkande med fjäderretur och dimensionerad för ett maximalt arbetstryck på 700 bar.

Cylindern är tillverkad i högkvalitativt solitt stål och har en stödring som skyddar mot snedbelastning. En kraftig returfjäder för kolven snabbt tillbaka när trycket släpps, vilket gör arbetet effektivt vid upprepade lyft och pressmoment. Cylinderhuset mäter 117×97 mm och i botten finns hål med diametern 10 mm och försänkning för fast montering.

Oljeanslutningen sker via snabbkoppling CH38-M med högt flöde och dammskydd, och en spillfri koppling finns som tillbehör. Den effektiva cylinderarean är 41,9 cm² och oljevolymen 54 cm³, vilket gör det enkelt att välja passande hydraulpump. Cylindern väger 4,4 kg.

Fördelar
Kapacitet 30 ton och slaglängd 13 mm vid 700 bar
Låg bygghöjd 59 mm för arbete i trånga utrymmen
Kraftig fjäderretur för snabb återgång av kolven
Stödring som skyddar mot snedbelastning
Snabbkoppling CH38-M med högt flöde och dammskydd
Tillverkad i högkvalitativt solitt stål
Försänkta bottenhål för fast montering

Användningsområden
Passar för lyft, pressning, riktning och positionering i trånga utrymmen, till exempel vid fordonsservice, maskinunderhåll, montering och industriarbete, tillsammans med en hydraulpump för 700 bar.

Tekniska data
Artikelnummer 10HF3005
EAN 7391918412645
Typ Enkelverkande flatcylinder med fjäderretur
Kapacitet 30 ton / 287 kN
Slaglängd 13 mm
Max arbetstryck 700 bar
Effektiv cylinderarea 41,9 cm²
Oljevolym 54 cm³

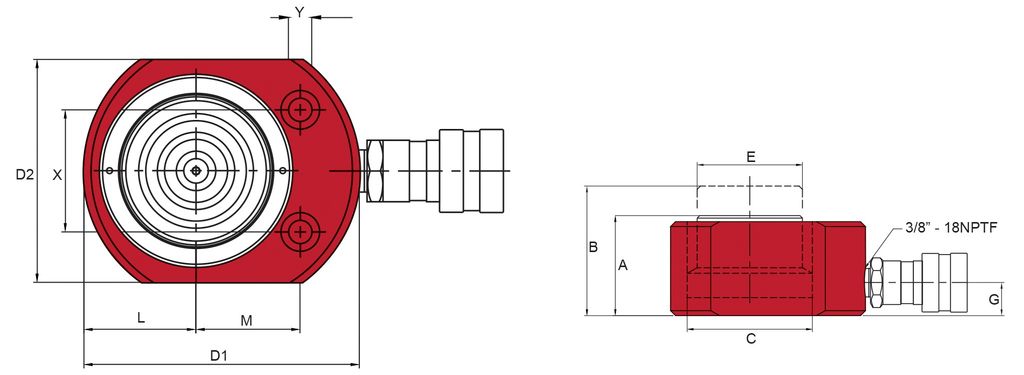

Bygghöjd 59 mm
Max höjd 72 mm
Cylinderns yttermått 117×97 mm
Kolvstångens diameter 64 mm
Bottenhål diameter 10 mm, försänkning 16 mm x 11 mm
Hålavstånd 52 mm
Snabbkoppling CH38-M
Vikt 4,4 kg

Levereras med
BVA 10HF3005 flatcylinder 30 ton
