Cobolt Mallfräs D10 L20 TL80 S8 undermått 1 mm

Cobolt mallfräs D10 L20 TL80 S8 är en borrande mall- och kopierfräs med överdimensionerat styrlager. Fräsen har 10 mm diameter, 20 mm skärlängd och 80 mm totallängd, medan det skaftmonterade styrlagret M-128 har en diameter på 12 mm. Skillnaden gör att fräsen skär 1 mm innanför mallens kant på varje sida.

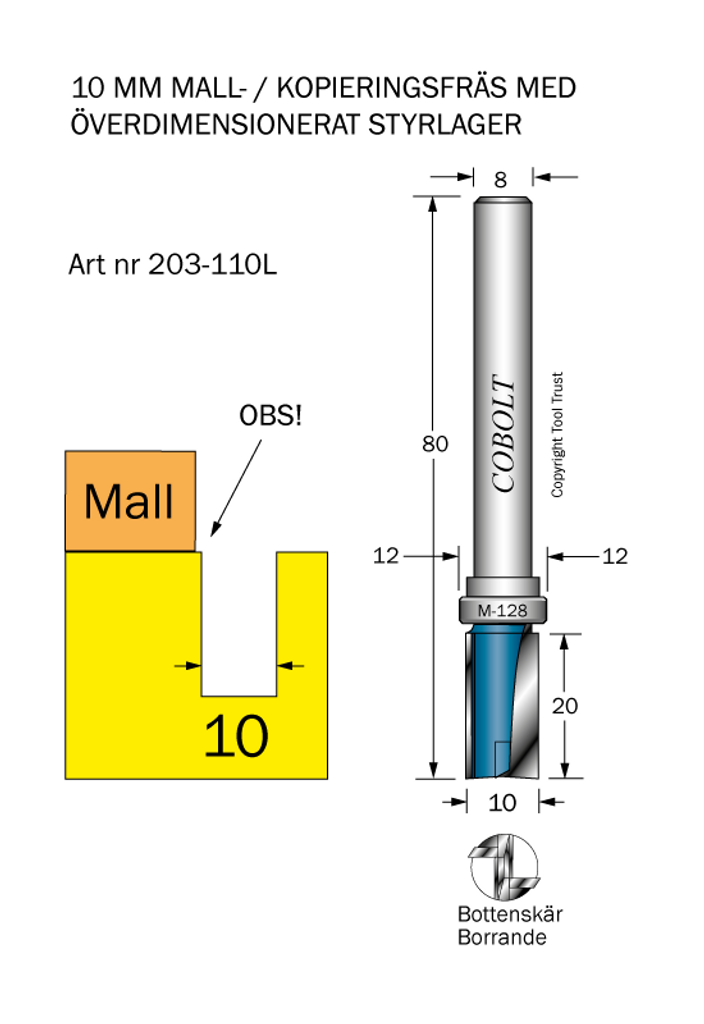

Det överdimensionerade lagret gör det möjligt att fräsa spår och urtag som är smalare än mallens öppning. Med en mallöppning på 12 mm blir spåret 10 mm brett, och i Cobolts måttbild visas just ett 10 mm spår fräst efter en mall. Fräsen har bottenskär och kan borra sig ner i materialet innan du följer mallen.

Den långa totallängden på 80 mm ger god räckvidd även med tjockare mall. Skaftet på 8 mm passar överfräsar och fräsbord med 8 mm spänntång. Tänk på att mallen ska göras med hänsyn till undermåttet. Fräs i flera steg med måttligt djup och mata jämnt längs mallen för rena kanter.

Fördelar
Överdimensionerat styrlager M-128 på 12 mm
1 mm undermått per sida mot mallen
Fräser 10 mm spår i 12 mm mallöppning
Borrande med bottenskär
Diameter 10 mm och skärlängd 20 mm
Totallängd 80 mm för god räckvidd
8 mm skaft för överfräsar med 8 mm spänntång

Användningsområden
Cobolt mallfräs D10 med undermått används för spår, urtag och infällningar efter mall i trä och skivmaterial, till exempel för beslag, lister och skivor, där spåret ska vara smalare än mallens öppning.

Tekniska data
Artikelnummer 203-110LCO
EAN 7393556015240
Typ Borrande mallfräs med bottenskär
Diameter (D) 10 mm
Skärlängd (L) 20 mm
Totallängd (TL) 80 mm
Skaftdiameter (S) 8 mm
Styrlager M-128, 12 mm, skaftmonterat
Undermått 1 mm per sida

Levereras med
1 st Cobolt mallfräs D10 L20 TL80 S8 med monterat styrlager M-128
