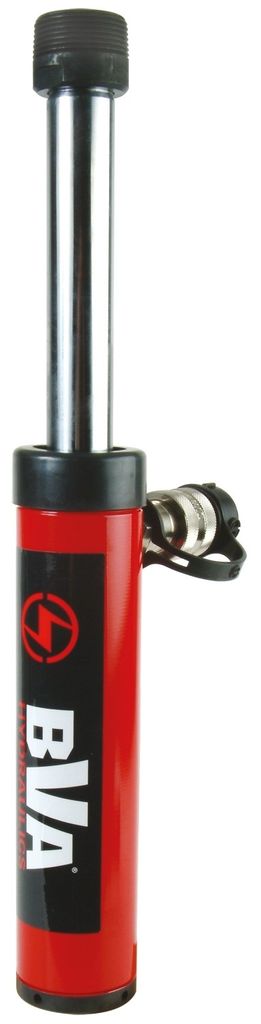

BVA dragcylinder 5 ton slag 141 mm

BVA dragcylinder 5 ton slag 141 mm är en dragcylinder i hög precisionsutförande från BVA Hydraulics. Cylindern är enkelverkande med fjäderretur och ger en dragkraft på 5 ton (51 kN) vid 700 bar arbetstryck. Slaglängden är 141 mm, vilket gör den lämplig för dragande och spännande arbeten inom industri och service.

Cylindern är konstruerad i höghållfast stål och har en stödring som skyddar mot snedbelastning. Tätningar i PUR ger lång livslängd, och den utvändiga gängan på cylinderröret tillsammans med gängan i botten gör det enkelt att montera fixturer och tillbehör.

Anslutningen sker via en snabbkoppling med högt flöde och dammskydd. Cylindern har en bygghöjd på 303 mm, en maxhöjd på 444 mm och en ytterdiameter på 57 mm. Vikten är 4,2 kg. Kombinera med en hydraulpump för 700 bar för ett komplett system.

Fördelar
Dragkraft 5 ton vid 700 bar arbetstryck
Enkelverkande med fjäderretur
Tillverkad i höghållfast stål
Stödring som skyddar mot snedbelastning
PUR-tätningar för lång livslängd
Utvändig gänga och bottengänga för tillbehör
Snabbkoppling med högt flöde och dammskydd

Användningsområden
Används för dragande, spännande och sammanpressande arbeten, till exempel i fixturer, vid demontering, riktning och underhåll inom industri, verkstad och service med 5 tons kraft.

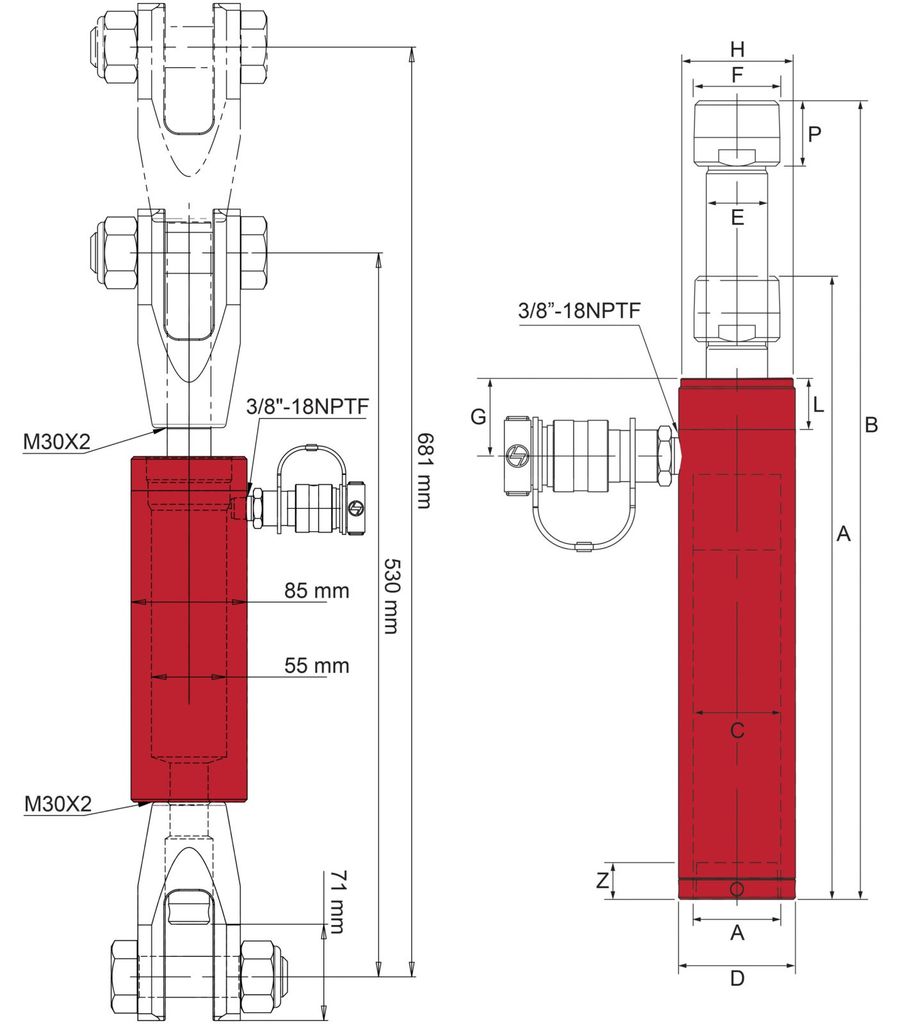

Tekniska data
Kapacitet 5 ton / 51 kN
Slaglängd 141 mm
Effektiv cylinderarea 7,4 cm²
Oljevolym 104 cm³
Bygghöjd (min. höjd) 303 mm
Max höjd 444 mm
Cylinderns ytter Ø 57 mm
Cylinderns inner Ø 43 mm
Toppen till oljeinlopp 38 mm
Utvändig gänga på cylinderrör 2¼”-14UN
Utvändig gänga på cylinderrör längd 25 mm
Adapter gänga 1¼”-11.5NPTF
Adapter längd 32 mm
Kolvstångs Ø 30 mm
Kolvstångsgängans längd 24 mm
Kolvstångsgänga M28 x 1,5
Bottenmonteringshål gänga 1¼”-11.5NPTF
Bottenmonteringshål djup 24 mm
Vikt 4,2 kg
Max arbetstryck 700 bar
Artikelnummer 10HP0505
EAN 7391918412768

Levereras med
Dragcylinder med snabbkoppling och dammskydd
