BVA dragcylinder 10 ton slag 151 mm

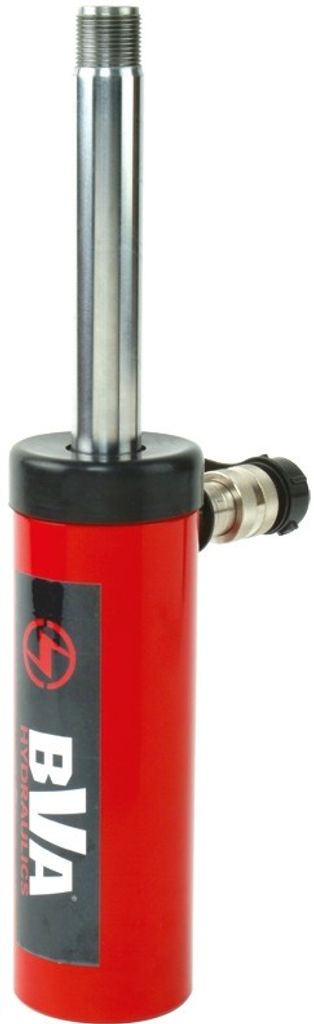

BVA dragcylinder 10 ton slag 151 mm är en dragcylinder i hög precisionsutförande från BVA Hydraulics. Cylindern är enkelverkande med fjäderretur och ger en dragkraft på 10 ton (110 kN) vid 700 bar arbetstryck. Slaglängden är 151 mm, vilket gör den lämplig för dragande och spännande arbeten inom industri och service.

Cylindern är konstruerad i höghållfast stål och har en stödring som skyddar mot snedbelastning. Tätningar i PUR ger lång livslängd, och den utvändiga gängan på cylinderröret tillsammans med gängan i botten gör det enkelt att montera fixturer och tillbehör.

Anslutningen sker via en snabbkoppling med högt flöde och dammskydd. Cylindern har en bygghöjd på 299 mm, en maxhöjd på 450 mm och en ytterdiameter på 85 mm. Vikten är 9,5 kg. Kombinera med en hydraulpump för 700 bar för ett komplett system.

Fördelar
Dragkraft 10 ton vid 700 bar arbetstryck
Enkelverkande med fjäderretur
Tillverkad i höghållfast stål
Stödring som skyddar mot snedbelastning
PUR-tätningar för lång livslängd
Utvändig gänga och bottengänga för tillbehör
Snabbkoppling med högt flöde och dammskydd

Användningsområden
Används för dragande, spännande och sammanpressande arbeten, till exempel i fixturer, vid demontering, riktning och underhåll inom industri, verkstad och service med 10 tons kraft.

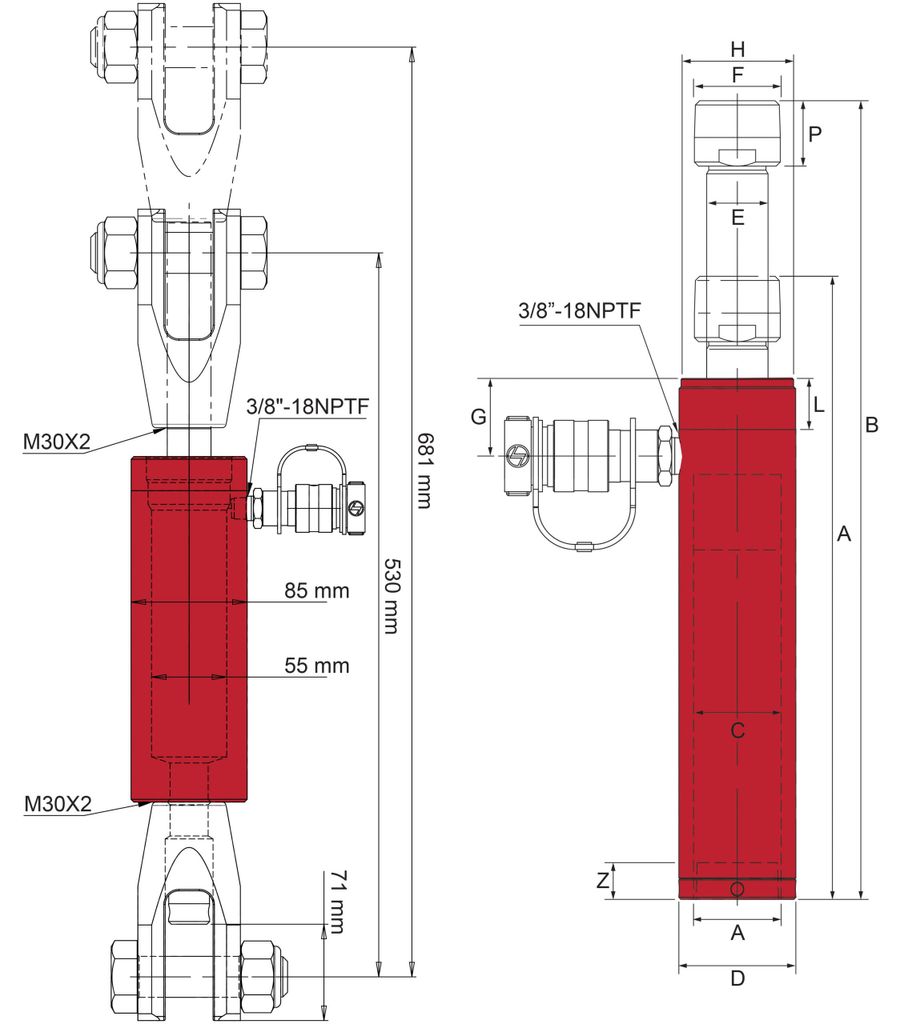

Tekniska data
Kapacitet 10 ton / 110 kN
Slaglängd 151 mm
Effektiv cylinderarea 15,7 cm²
Oljevolym 237 cm³
Bygghöjd (min. höjd) 299 mm
Max höjd 450 mm
Cylinderns ytter Ø 85 mm
Cylinderns inner Ø 55 mm
Toppen till oljeinlopp 38 mm
Utvändig gänga på cylinderrör M85x2
Utvändig gänga på cylinderrör längd 25 mm
Kolvstångs Ø 32 mm
Kolvstångsgängans längd 26 mm
Kolvstångsgänga M30 x 2
Bottenmonteringshål gänga M30x2
Bottenmonteringshål djup 25 mm
Vikt 9,5 kg
Max arbetstryck 700 bar
Artikelnummer 10HP1006
EAN 7391918412775

Levereras med
Dragcylinder med snabbkoppling och dammskydd
