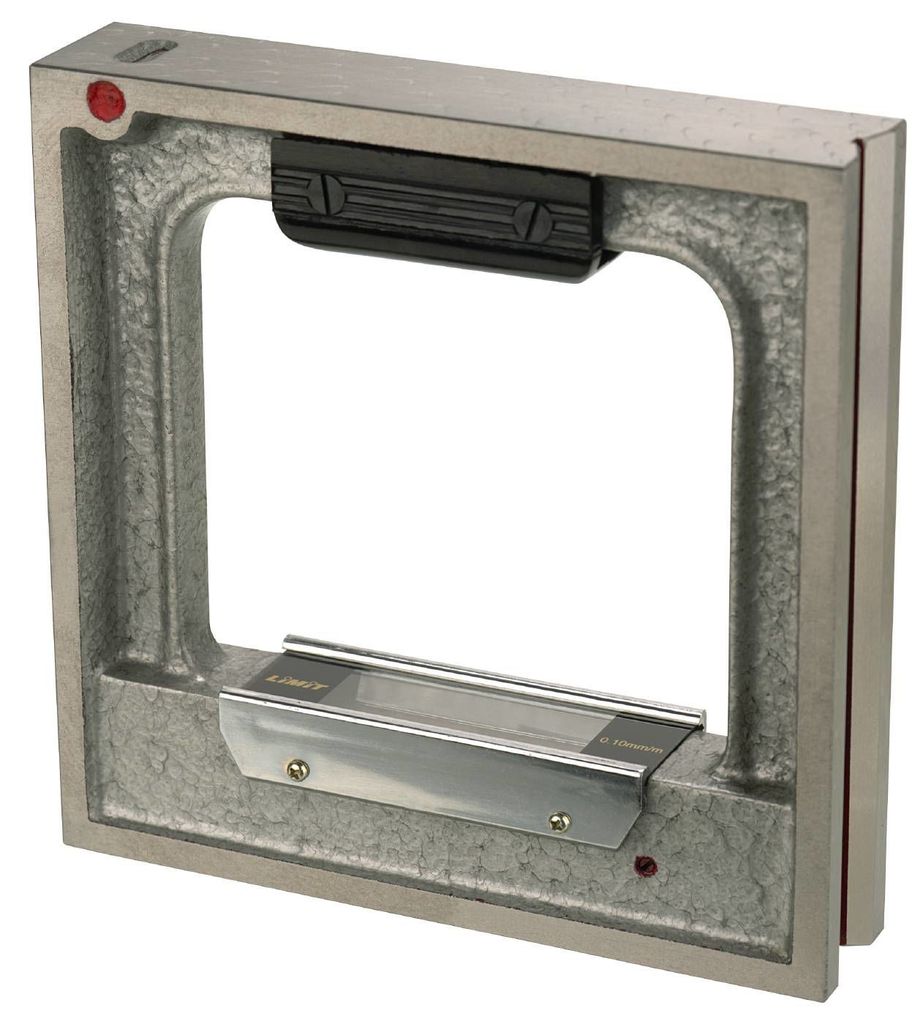

Limit Ramvattenpass 200 mm 0,02 mm/m

Limit ramvattenpass 200 mm är ett precisionsinstrument för uppriktning och kontroll av maskiner, maskinbäddar och plana ytor där mycket små lutningar måste upptäckas. Den graderade längdlibellen har ett skalvärde på 0,02 mm/m och vattenpasset uppfyller noggrannhetskraven i DIN 877.

Ramen är tillverkad av gjutjärn som ger hög formstabilitet och goda anläggningsytor. Ramformen med fyra bearbetade sidor på 200x200 mm gör att vattenpasset kan läggas mot både horisontella och vertikala ytor, och därmed kontrollera såväl våg som lod.

Libellen är justerbar så att vattenpasset kan kalibreras vid behov, och V-spåret i anläggningsplanet ger säker placering på axlar och rör. Ett självklart instrument vid maskinuppställning och precisionsmontage.

Fördelar
Skalvärde 0,02 mm/m för hög känslighet
Noggrannhet enligt DIN 877
Formstabil ram av gjutjärn
Mäter både våg och lod
Justerbar graderad längdlibell
V-spår för mätning på axlar
Bearbetade anläggningsytor 200x200 mm

Användningsområden
Ramvattenpasset används för uppställning och uppriktning av maskiner, kontroll av maskinbäddar, axlar och plana ytor samt vid precisionsmontage inom industri och underhåll.

Tekniska data
Skalvärde 0,02 mm/m
Onoggrannhet ±0,005 mm/m
Längd 200 mm
Höjd 200 mm
Material Gjutjärn
Standard DIN 877
Artikelnummer 07570203
EAN 7311660757023

Levereras med
Limit ramvattenpass 200 mm
