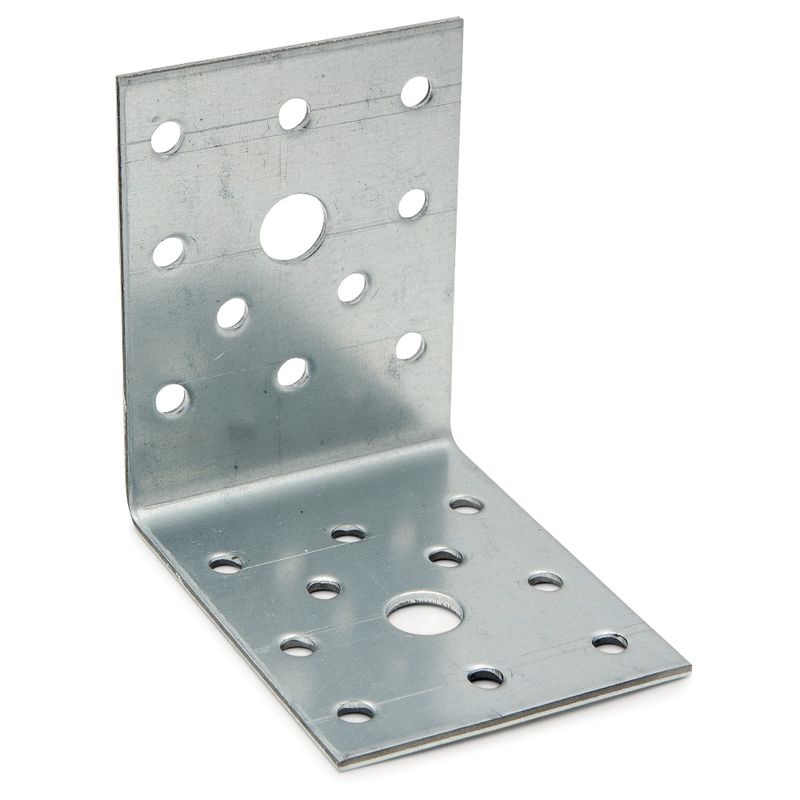

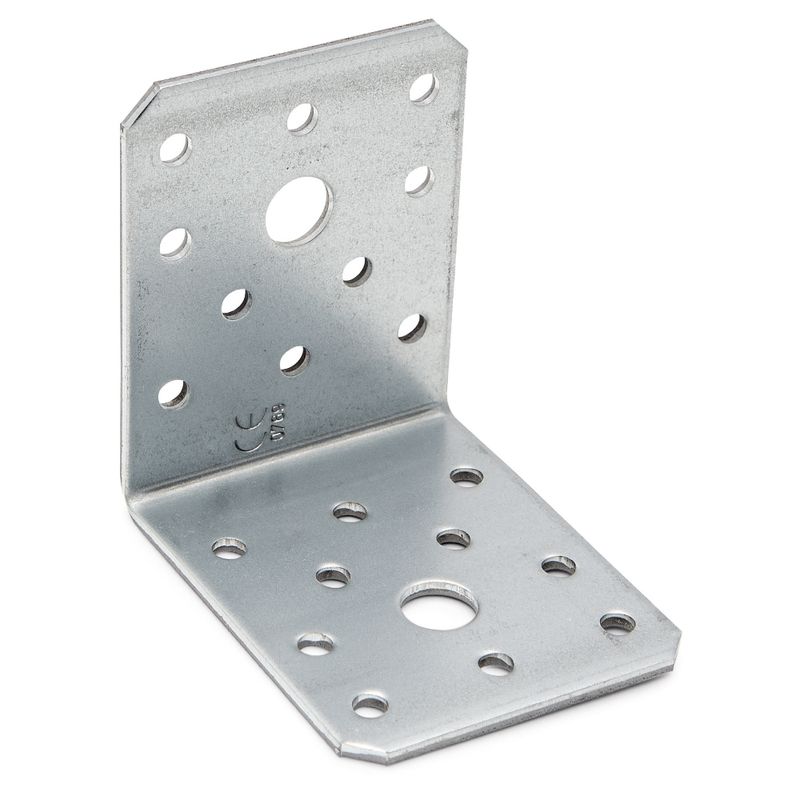

FAST CC Vinkelbeslag ABY

FAST Vinkelbeslag ABY CC är utvecklat för pålitliga och styva förband där träreglar och balkar möts i kryss. Beslaget fördelar laster effektivt och ger stabilitet i knutpunkter som utsätts för vindlast vibrationer och upprepade rörelser över tid. Den genomtänkta hålbilden ger frihet att kombinera spik skruv och bult för att uppnå rätt bärförmåga och ett rationellt montage.

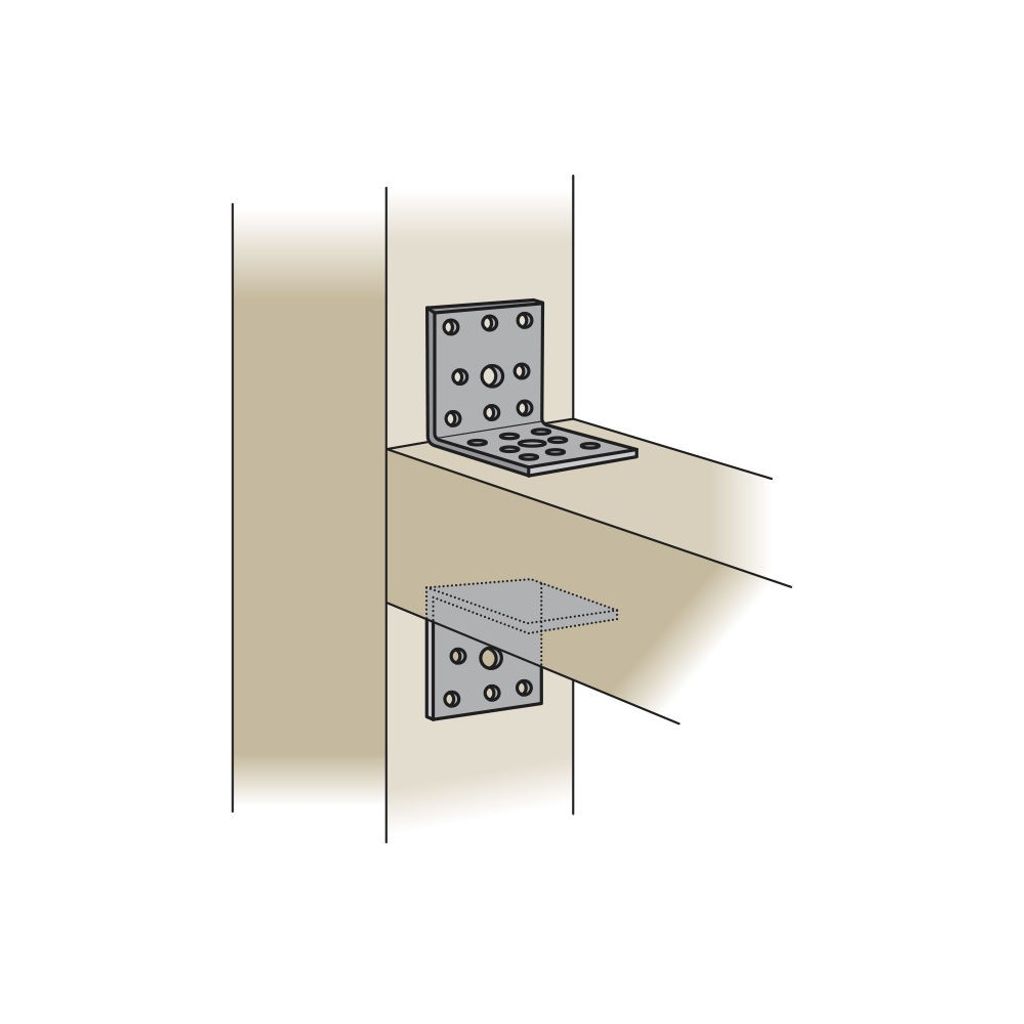

Vid takkonstruktioner används ABY ofta mellan takstol och hammarband eller för att förankra takåsar mot bärande bjälkar. I stommar och pelardäck skapar beslaget en styv och tydlig lastväg mellan pelare och balk. När projektet kräver montage mot mineraliska underlag kan ABY bultas i betong lättbetong eller tegel vilket förenklar övergångar mellan material och ger konsekvent detaljkvalitet.

Varmförzinkad stålplåt S250GD z275 ger ett tåligt korrosionsskydd för nordiskt klimat och lång livslängd i utsatta miljöer. Beslaget är försett med spikhål Ø 5,0 mm för ankarspik 4,0 eller ankarskruv 4,8 samt separata bulthål Ø 11,0 eller 13,0 mm för M10 bult i betong. Resultatet blir en robust och flexibel lösning som sänker montagetiden och höjer säkerheten i både nybyggnation och renovering.

Fördelar
Mångsidigt vinkelbeslag för kryssförband
Styv och säker förankring i bärande knutpunkter
Fungerar mellan takstol och hammarband
Kan bultas i betong lättbetong och tegel
Kombinerar spik skruv och bult i samma beslag
Varmförzinkad S250GD z275 för lång livslängd
Optimerad hålbild för snabbt montage
Säker lastöverföring i träkonstruktioner

Användningsområden
För trästommar tak och bjälklag där kryssförband och kantförankringar krävs. Typiska användningar är förankring av takåsar mot bjälkar anslutning mellan takstol och hammarband förstärkning av hörn i regelväggar samt pelar och balkinfästningar. Passar även vid övergångar till betong lättbetong och tegel där monteringen sker med M10 bult och godkända infästningar.

Tekniska data
Produkt FAST Vinkelbeslag ABY CC
Material varmförzinkad stålplåt S250GD z275
Spikhål diameter 5,0 mm
Bulthål diameter 11,0 mm eller 13,0 mm
Fastsättning trä ankarspik 4,0 eller ankarskruv 4,8
Fastsättning betong M10 bult
Underlag trä betong lättbetong tegel
