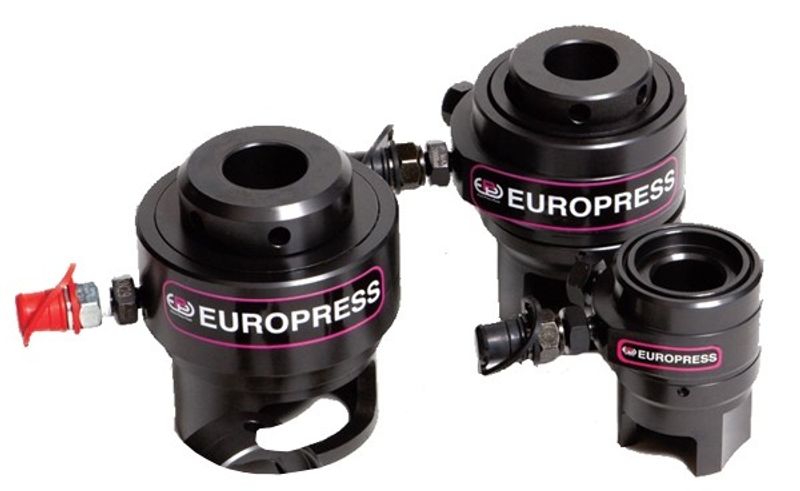

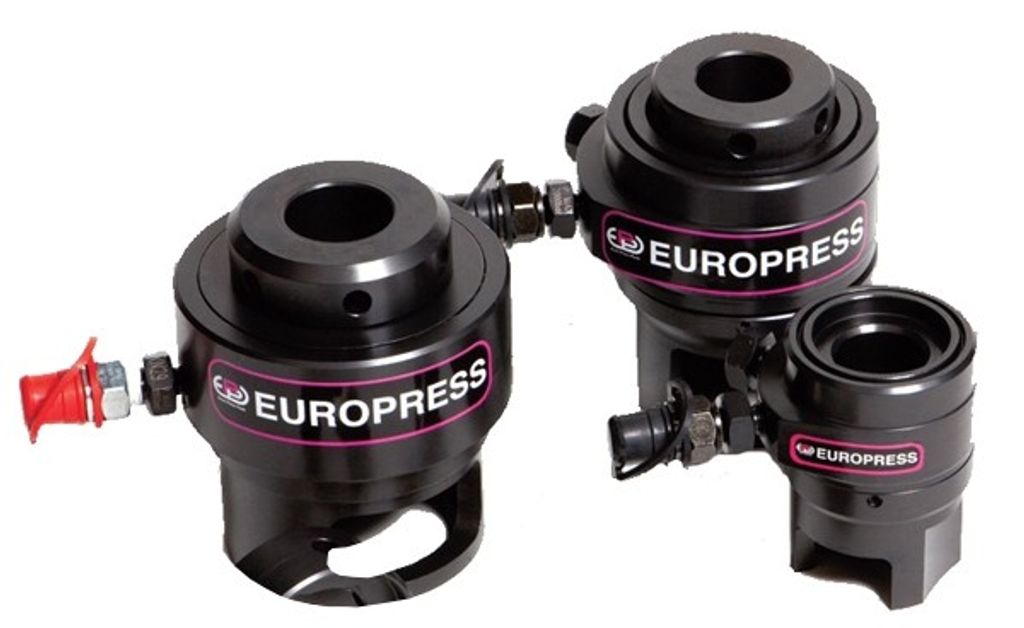

Euro Press Pack skruvspännare M68 1500 bar 2050 kN
Euro Press Pack skruvspännare för bult M68 med arbetstryck 1500 bar och kapacitet 2050 kN. Komplett med dragmutter, cylinder, brygga, mutterhylsa och vridverktyg samt Cejn-nippel serie 116. Ny, lättare och mindre design med slaglängd 12 mm och vikt 27,3 kg.
Läs mer
- Fri frakt över 999 kr på mindre paket
- 1 000 m² butik i Högsbo, Göteborg
- 4,8 av 5 – över 1 900 omdömen
- 010-199 00 00
Euro Press Pack skruvspännare M68 används för hydraulisk förspänning av bultförband där bulten har ett utstick ovanför muttern. Jämfört med en hydraulisk momentdragare är en skruvspännare ofta ett mer ekonomiskt alternativ, och förspänningen blir jämn eftersom bulten dras axiellt utan friktion i gängan.
Verktyget är en nyutvecklad konstruktion från BAT – Bolting Advanced Technologies med arbetstryck 1500 bar. Det höga trycket gör att verktyget kan byggas mindre och lättare. Kapaciteten är 2050 kN med en slaglängd på 12 mm och en oljevolym på 164 cm³.
Skruvspännaren levereras komplett med dragmutter, cylinder, brygga, mutterhylsa och vridverktyg. Draghylsan har gänga M68 x 6, och anslutningen sker med Cejn-nippel serie 116, samma standard som Euro Press Packs pumpar för 1500 bar.
Fördelar
Arbetstryck 1500 bar
Kapacitet 2050 kN
För bult M68
Ny lättare och mindre design
Komplett med dragmutter, cylinder, brygga och mutterhylsa
Vridverktyg ingår
Cejn-nippel serie 116
Användningsområden
För åtdragning och lossning av bultförband M68 med utstick, till exempel flänsar, vindkraftverk, turbiner, kompressorer och tunga maskinfundament inom industri och energi.
Tekniska data
Bult M68
Arbetstryck 1500 bar
Kapacitet 2050 kN
Slaglängd 12 mm
Oljevolym 164 cm³

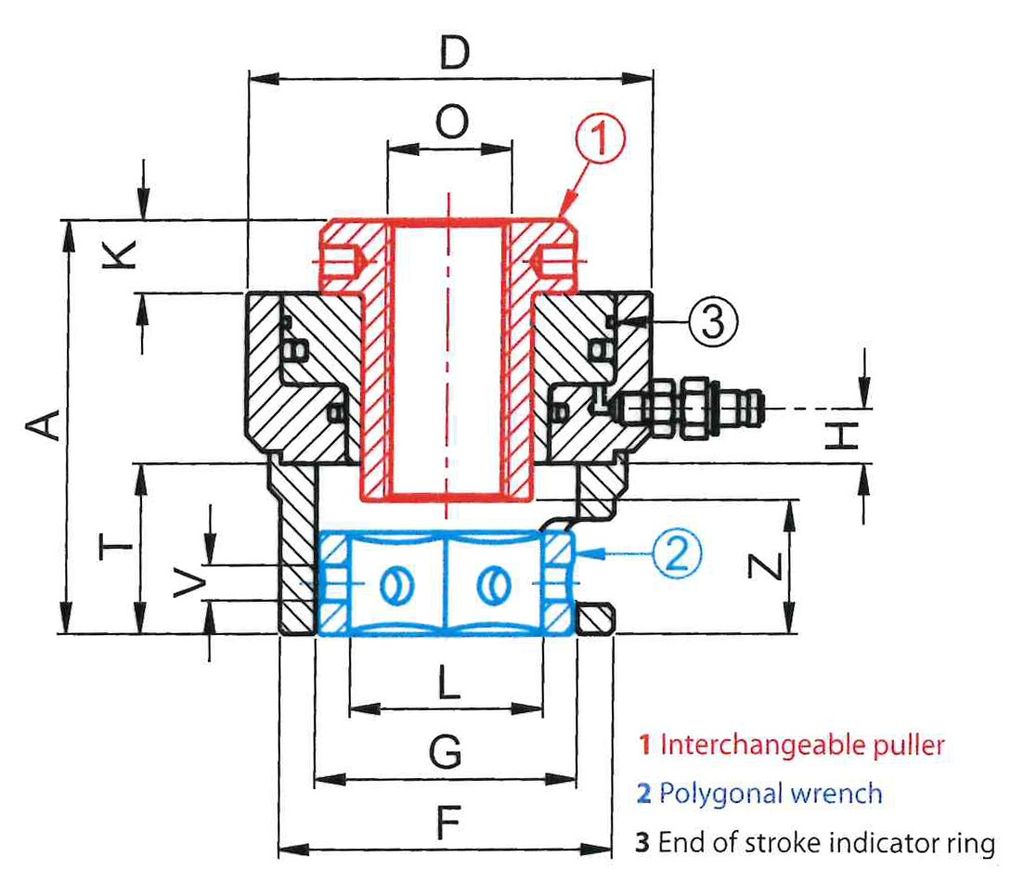

Mått A bygghöjd 190 mm
Mått D Ø 205 mm
Mått F fot Ø 173 mm
Mått G mutterhylsa Ø 138 mm
Mått H 30 mm
Avstånd bultar 135 mm
Mått K draghylsa 25 mm
Mått O draghylsa M68 x 6
Mått L nyckelvidd 101 mm
Mått V Ø 16,5 mm
Koppling Cejn-nippel serie 116
Vikt 27,3 kg
Artikelnummer 223UTV6472M68
Levereras med
Dragmutter
Cylinder
Brygga
Mutterhylsa
Vridverktyg
