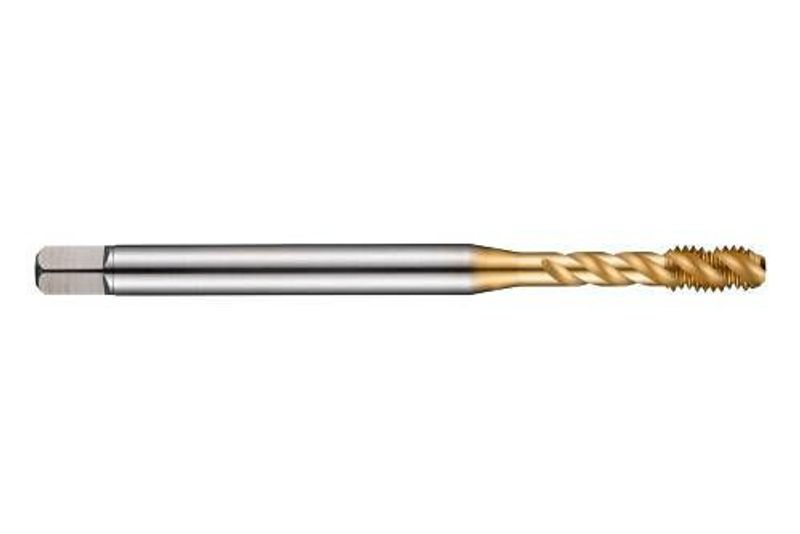

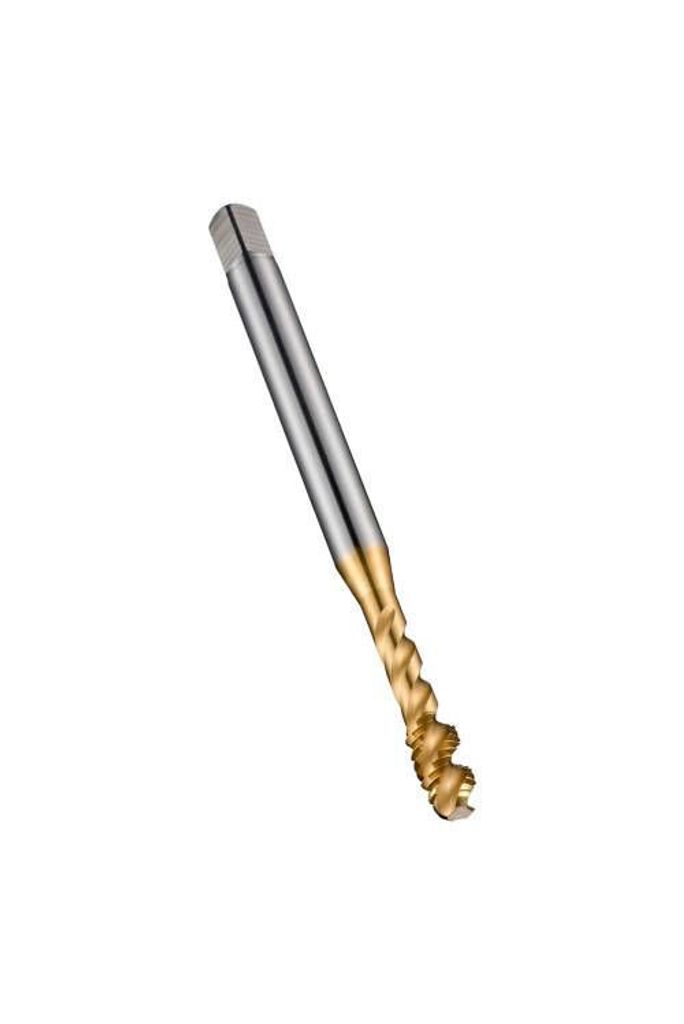

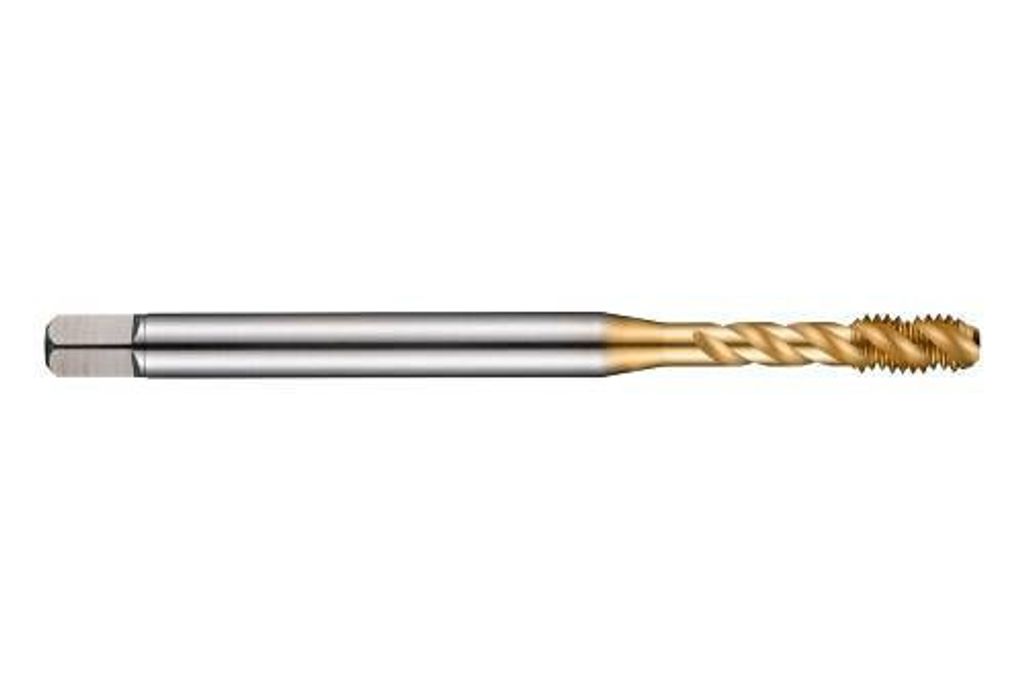

Dormer Maskingängtapp M3 spiralspår 45° EX00TINM3

Dormer EX00TINM3 är en maskingängtapp för ISO-metrisk grovgänga M3 med 0,5 mm stigning och tolerans 6H. Tappen har 45° spiralspår som drar spånorna uppåt och ut ur hålet, vilket gör den särskilt lämpad för bottenhål där spånorna annars packas i botten och riskerar att knäcka tappen.

Fasform C med en faslängd på 2–3 gängor ger en kort anskärning så att gängan går nära hålets botten. Tappen är tillverkad i koboltlegerat pulversnabbstål HSS-E med TiN-beläggning, vilket ger hög slitstyrka och god livslängd vid maskinell gängning upp till 2,5xD.

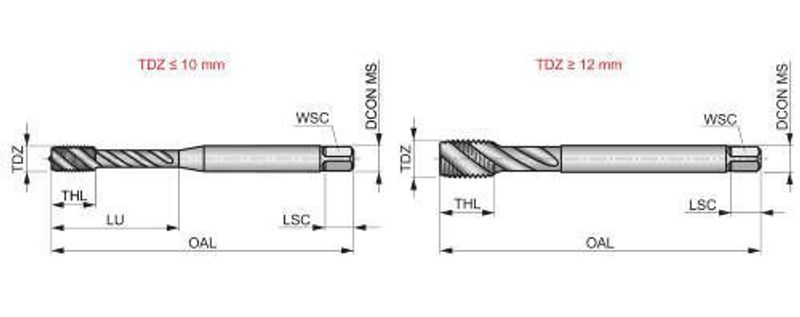

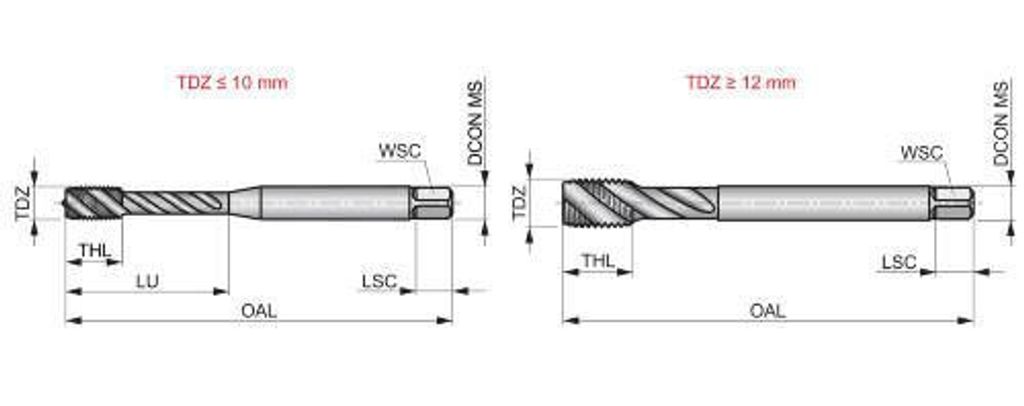

Måtten följer DIN 371 med 3,5 mm skaft och 2,7 mm fyrkant, och totallängden är 56 mm. Tappen är avsedd för stål, rostfria automat- och verktygsstål, martensitiska och austenitiska rostfria stål samt aluminiumlegeringar. Rekommenderad håldiameter före gängning är 2,5 mm.

Fördelar
45° spiralspår för bottenhål
Drar spånorna uppåt ur hålet
Fasform C för gänga nära botten
HSS-E pulversnabbstål med kobolt
TiN-beläggning för längre livslängd
Gängdjup upp till 2,5xD
Mått enligt DIN 371

Användningsområden
Dormer EX00TINM3 används för maskinell gängning av M3-gängor i bottenhål i stål, rostfritt stål och aluminiumlegeringar i borrmaskin, gängmaskin, fleroperationsmaskin eller CNC.

Tekniska data
Artikelnummer EX00TINM3
EAN 7320760662366
Gänga M3 x 0,5 mm
Tolerans 6H
Fasform C, 2–3 gängor
Spiralvinkel 45°
Antal spår 3
Material HSS-E med TiN-beläggning
Standard DIN 371
Totallängd 56 mm
Gänglängd 6 mm
Skaftdiameter 3,5 mm
Fyrkant 2,7 mm, längd 6 mm
Rekommenderad håldiameter 2,5 mm
Vikt 5,8 g

Levereras med
1 st Dormer EX00TINM3 maskingängtapp M3
