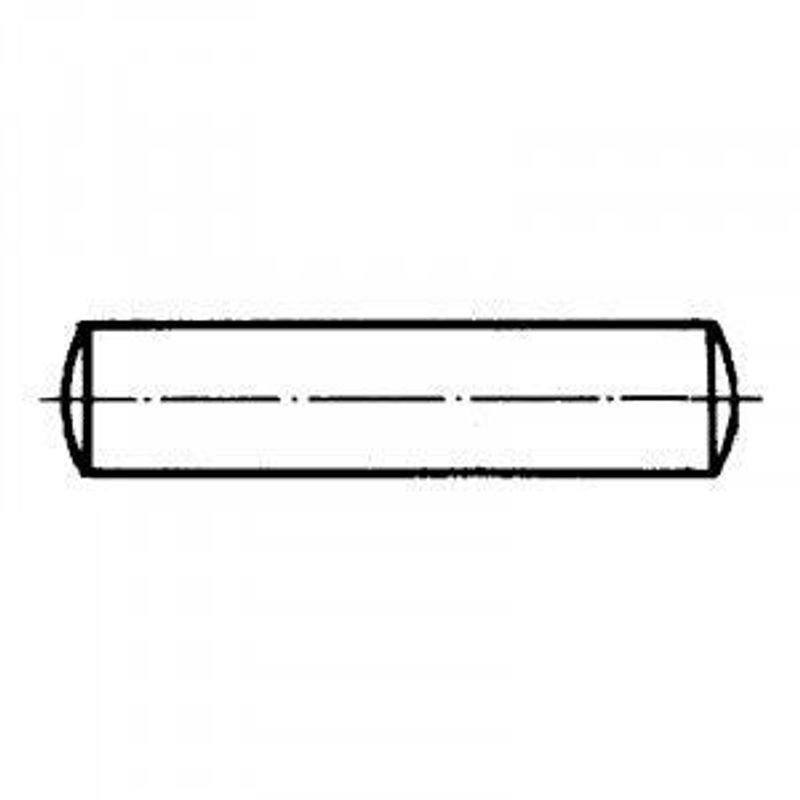

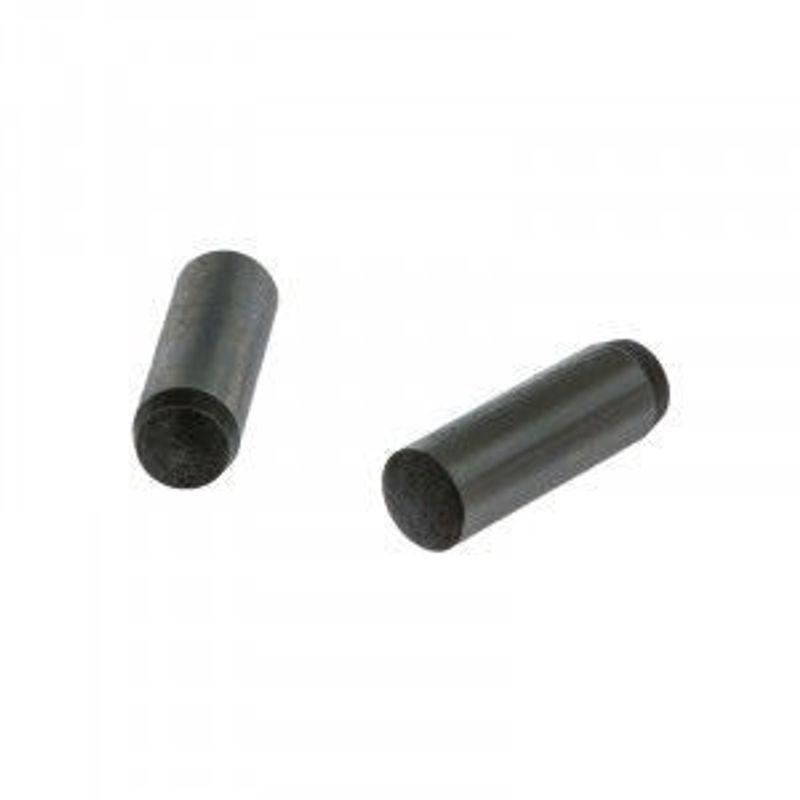

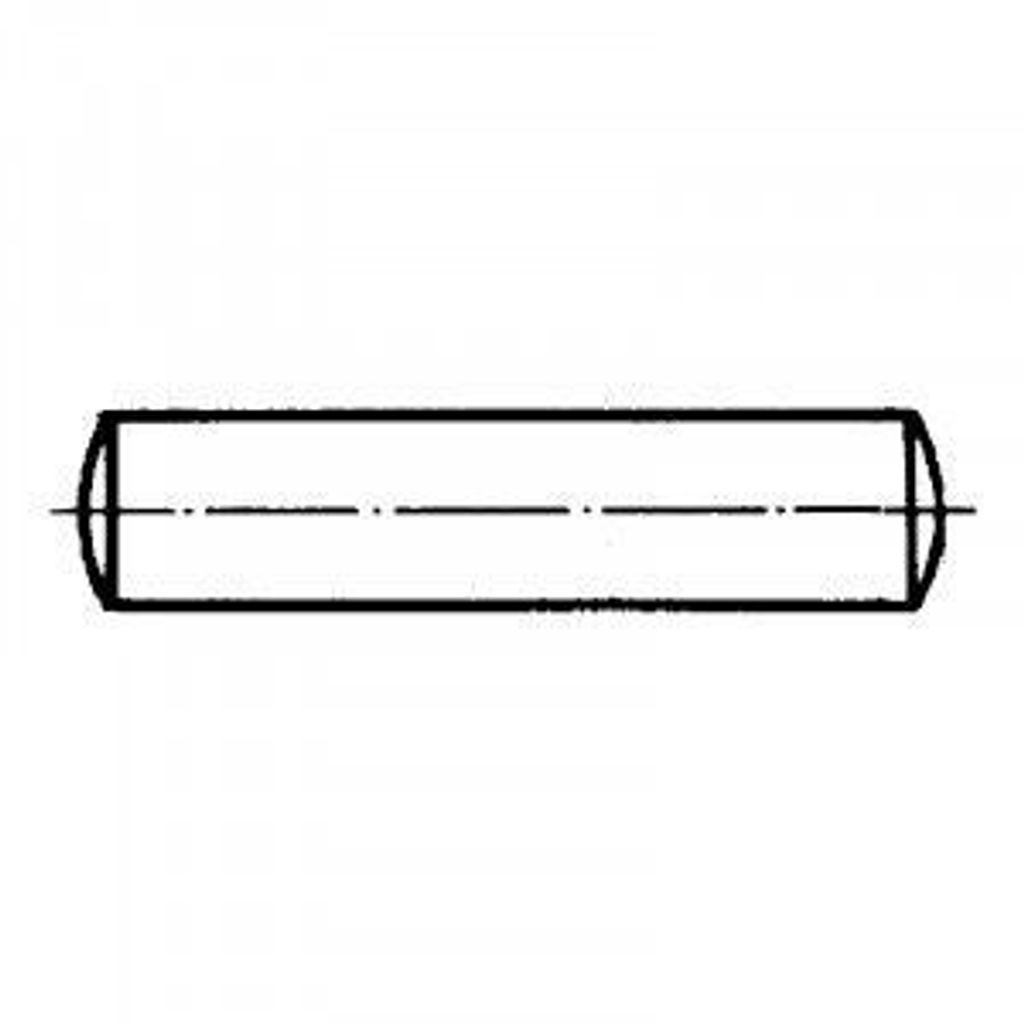

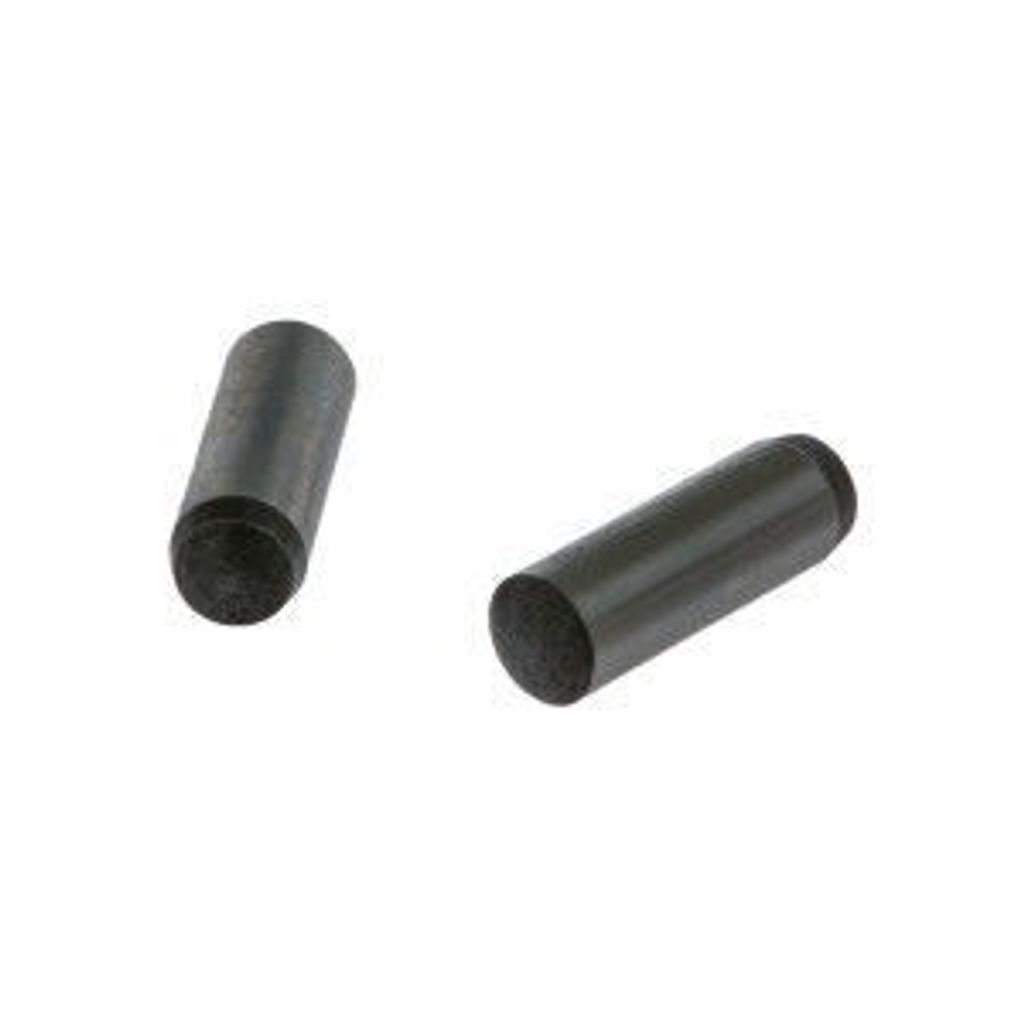

Cylinderpinne DIN 6325 härdad ø12x30 mm m6

Cylinderpinnen är tillverkad enligt DIN 6325, standarden för härdade och slipade cylindriska stift med snäv tolerans. Den har diametern 12 mm, längden 30 mm och toleransen m6, vilket ger en exakt passning i brotschade eller fint borrade hål.

Pinnen är härdad till cirka 60 HRC och tål därför stora belastningar och slitage. Den används som låsstift i axlar och bultar, som styrning och positionering mellan två detaljer och för att absorbera skjuvkrafter i skruvförband, så att skruvarna inte behöver ta upp sidokrafterna.

Härdade cylinderpinnar är ett vanligt maskinelement inom verkstadsindustri, verktygstillverkning och underhåll, där detaljer ska kunna demonteras och monteras tillbaka i exakt samma läge.

Fördelar
Tillverkad enligt DIN 6325
Härdat stål ca 60 HRC
Tolerans m6 för exakt passning
Diameter 12 mm
Längd 30 mm
Tar upp skjuvkrafter i förband
För låsning, styrning och positionering

Användningsområden
Används som låsstift i axlar och bultar, som styr- och positioneringspinne i fixturer, verktyg och maskiner samt för att ta upp skjuvkrafter i skruvförband.

Tekniska data
Standard DIN 6325
Material Härdat stål
Hårdhet Ca 60 HRC
Diameter 12 mm
Längd 30 mm
Tolerans m6
Leverantörens artikelnummer 65812030
Artikelnummer 7319001704071

Levereras med
Cylinderpinne DIN 6325 ø12x30 mm
