Cobolt Kontraprofilfräs R=5 D=43 Not=4 S=12

Kontraprofilfräs för skåpluckor. Med styrlager M-228.

- Denna artikel levereras monterad enligt figur A.
- Kontraprofilfräsen monteras ihop på två olika sätt beroende på vilket av fräsmomenten som skall utföras.

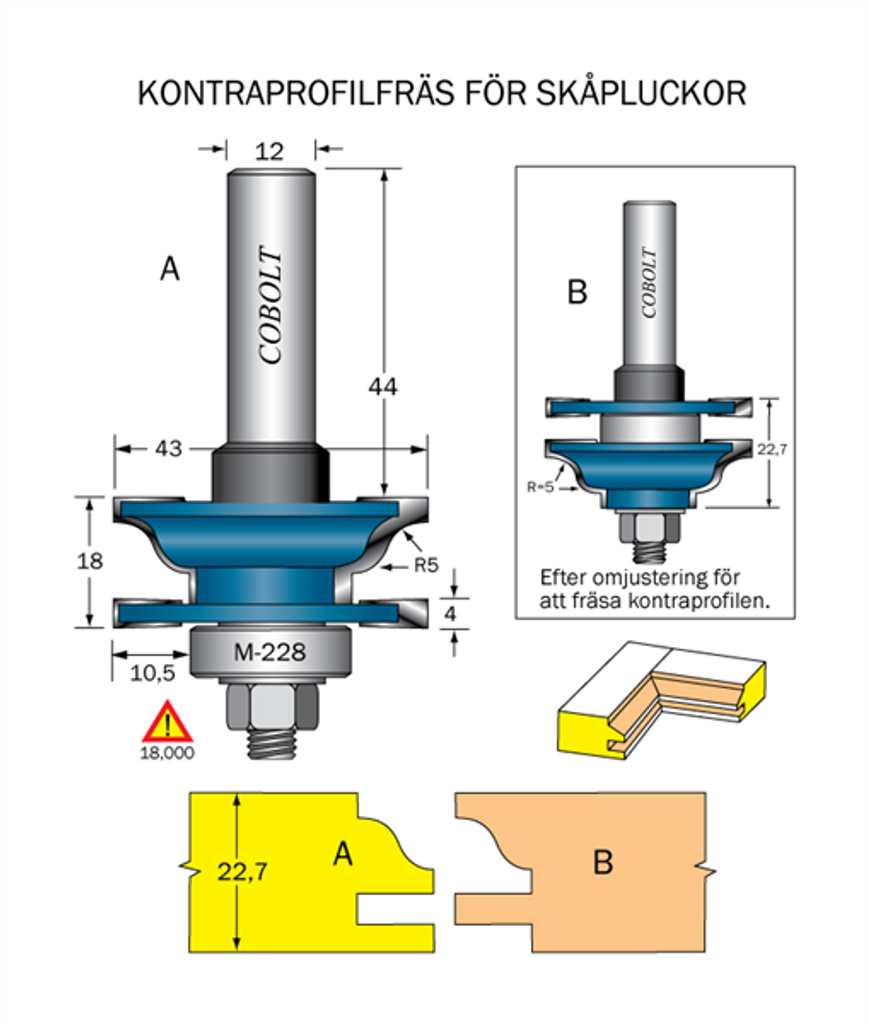

- Vänster bild (A) visar stålens och lagrets position vid fräsning av noten och den synliga profilen.
- På höger bild (B) har profil och notstål skiftats och styrlagret flyttats, för att motfogen i tvärstycksgavlarna ska kunna utföras.
- Ramtjocklek max 22,7 mm.
- Om tjockare ram föredras, falsas ramstyckena helt enkelt ner från baksidan.

Tekniska data
Radie: 5 mm
Diameter: 43 mm
Not: 4
Spindel: 12 mm
