BVA precisioncylinder dubbelverkan 15 ton höjd 389-548 mm

Nyhet

BVA precisionscylinder dubbelverkande 15 ton slaglängd 159 mm 10HPD1606

Name: BVA precisionscylinder dubbelverkande 15 ton slaglängd 159 mm 10HPD1606
Brand: BVA
SKU: GK-10HPD1606
Price: 17456.59 SEK
Availability: OutOfStock

17 456,59 kr

BVA 10HPD1606 är en dubbelverkande precisionscylinder på 15 ton som ger kraft i båda riktningarna. Cylindern är precisionsborrad i kvalitetsstål, har kolvtätningar som håller smuts ute och arbetar vid max 700 bar. Bygghöjd 389 mm, max höjd 548 mm, vikt 10 kg.
Läs mer

GK-10HPD1606 BVA

Kvalitetsverktyg
Fraktfritt över 999 SEK*
En järnhandel för alla
Butik i Göteborg

Tillbehör

BVA hydraulpump manuell 2200 cm³ 2-STEGS, dubbelverkande

BVA BVA manuell hydraulpump 2-stegs 2200 cm³ dubbelverkande 10P2301M BVA 10P2301M är en manuell 2-stegs hydraulpump med 2,2 liters tank i stål för dubbelverkande cylindrar och verktyg upp till 2200 cm³. Tvåstegsfunktionen ger snabb framföring och lätt pumpning upp till 700 bar. Anslutning 3/8"-18 NPTF, passar slangar och snabbkopplingar för 700 bar.

15 768,91 kr

Bevaka

Nyhet

BVA BVA hydraulslang 2 m 700 bar 1/4" 10CS38142 BVA 10CS38142 är en hydraulslang på 2 m med innerdiameter 6,35 mm (1/4") och slanganslutningar 3/8"-18NPTF. Slangen har arbetstryck 700 bar, sprängtryck 2800 bar och gummiböjningsbegränsare, och den överstiger specifikationerna i DIN 20022-1 och SAE 100R9.

1 177,5 kr

Nyhet

BVA BVA dragögla för HPD-cylinder 15 ton HPD1606/HPD1610 BVA dragögla 10CED16 fästs på en HPD-cylinder och ger dig möjlighet att även dra med cylindern. Dragöglan passar HPD1606 och HPD1610 och är endast avsedd för 15 tons HPD-cylindrar. Ett enkelt sätt att få fler användningsområden ur samma cylinder.

1 755,88 kr

Bevaka

Nyhet

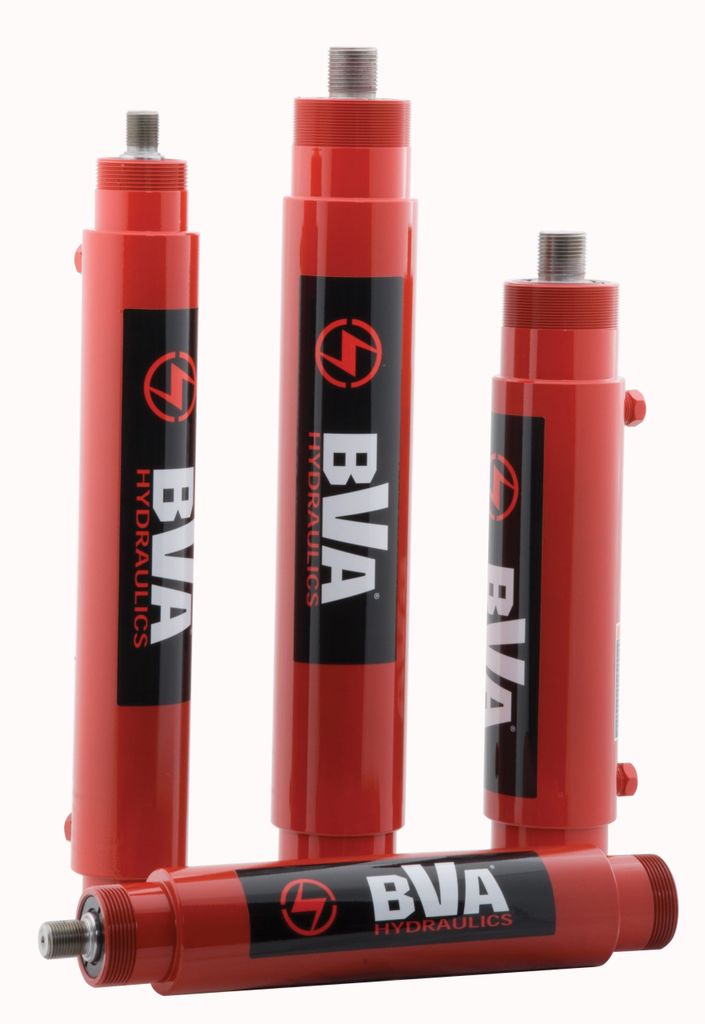

BVA 10HPD1606 är en dubbelverkande precisionscylinder från BVA Hydraulics med en kapacitet på 15 ton (142 kN). Eftersom kolven drivs hydrauliskt både ut och in ger cylindern kraft i båda riktningarna, vilket ger kontrollerad rörelse vid både tryck och drag. Bygghöjden är 389 mm och maxhöjden 548 mm, vilket motsvarar en slaglängd på 159 mm, vid ett maximalt arbetstryck på 700 bar.

Cylindern är precisionsborrad i kvalitetsstål och lämplig för professionellt bruk där noggrannhet och hållbarhet krävs. Kolvtätningar håller smuts och föroreningar ute, vilket skyddar cylinderns insida och bidrar till jämn funktion och lång livslängd. Ledbeslag finns som tillbehör för ledad infästning.

Kolvstången har gängan 1 1/8″-12N och cylinderröret en utvändig gänga 2 5/8″-16N, medan botten har invändig gänga 2-3/16″-16N för montering i fixturer och maskiner. Den effektiva cylinderarean är 20,3 cm² i tryck och 10,1 cm² i drag. Cylindern väger 10 kg.

Fördelar
Kapacitet 15 ton vid 700 bar
Dubbelverkande med kraft i båda riktningarna
Precisionsborrad i kvalitetsstål
Kolvtätningar som håller smuts och föroreningar ute
Gängad kolvstång och gängat cylinderrör för infästning
Lämplig för professionellt bruk
Ledbeslag finns som tillbehör

Användningsområden
Passar för kontrollerad tryck- och dragrörelse i fixturer, pressar, maskiner och specialverktyg inom industri och verkstad, där cylindern monteras fast och styrs med ventil och hydraulpump för 700 bar.

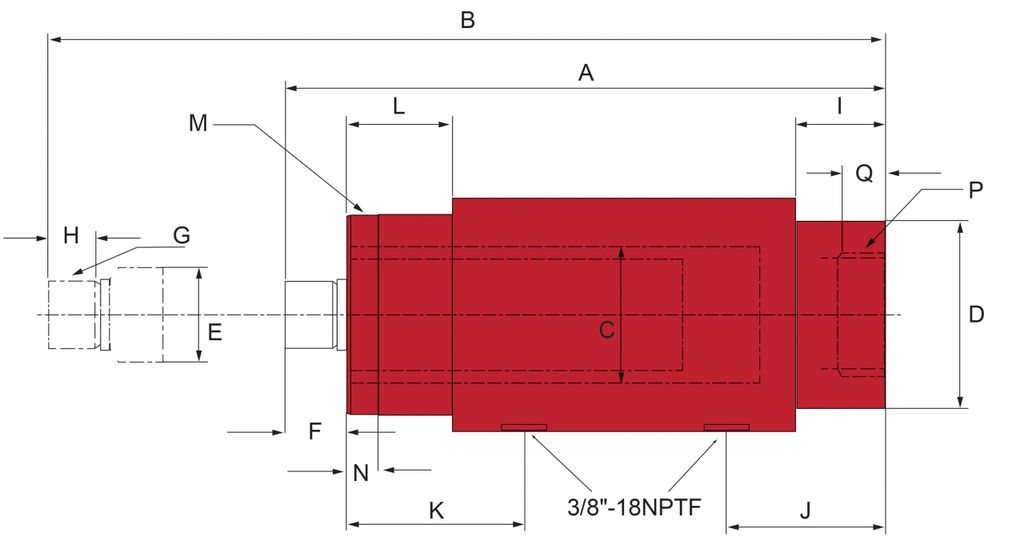

Tekniska data
Artikelnummer 10HPD1606
Typ Dubbelverkande precisionscylinder
Kapacitet 15 ton / 142 kN
Max arbetstryck 700 bar
Effektiv cylinderarea tryck/drag 20,3 cm² / 10,1 cm²
Bygghöjd 389 mm
Max höjd 548 mm
Cylinderns innerdiameter 51 mm
Cylinderns ytterdiameter 76 mm
Kolvstångens diameter 36 mm
Kolvens utsprång 29 mm
Kolvstångsgänga 1 1/8″-12N, längd 25 mm
Avstånd cylinderbotten till oljeinlopp 54 mm
Toppen till oljeutlopp 73 mm
Utvändig gänga på cylinderrör 2 5/8″-16N, längd 25 mm
Invändig gänga i botten 2-3/16″-16N, längd 41 mm
Vikt 10 kg

Levereras med
BVA 10HPD1606 dubbelverkande precisionscylinder 15 ton
