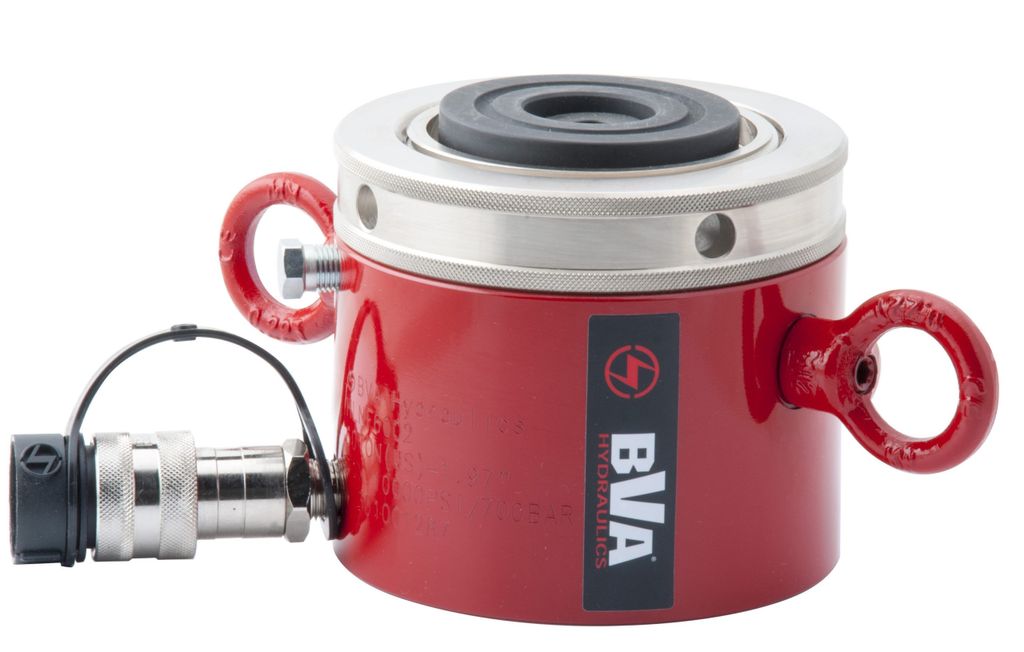

BVA kompaktcylinder med låsmutter 60 ton slaglängd 50 mm 10HLNF6002

BVA 10HLNF6002 är en kompaktcylinder med låsmutter från BVA Hydraulics med en kapacitet på 60 ton (606 kN) och en slaglängd på 50 mm. Cylindern är konstruerad för att stå med last under lång tid, och låsmuttern kan låsas i valfri position utmed slaglängden så att lasten bärs mekaniskt och säkert. Bygghöjden är 125 mm och maxhöjden 175 mm, vid ett maximalt arbetstryck på 700 bar.

Två överströmningsportar förhindrar att kolven pumpas ur cylindern, och en gul färgmarkering på kolven visar tydligt när maximal slaglängd är nådd. Både cylinder och hus är nickelpläterade för att motverka korrosion, vilket gör cylindern väl lämpad för krävande miljöer och långvarig användning.

Kolven har en utvändig gänga TW105-4N för låsmuttern och en sadel med diametern 82 mm. Den effektiva cylinderarean är 86,6 cm² och oljevolymen 433 cm³, och cylindern väger 14,2 kg. Lyftöglor underlättar hantering och placering av cylindern.

Fördelar
Kapacitet 60 ton och slaglängd 50 mm vid 700 bar
Konstruerad för att stå med last under lång tid
Låsmutter som låses i valfri position
Två överströmningsportar hindrar att kolven pumpas ur
Färgindikering för maximal slaglängd
Nickelpläterad cylinder och hus mot korrosion
Kompakt och låg bygghöjd

Användningsområden
Passar för lyft och stöttning av tunga laster som ska stå under längre tid, till exempel vid bro- och anläggningsarbeten, maskinflytt, industriunderhåll och nivellering, tillsammans med en pump för 700 bar.

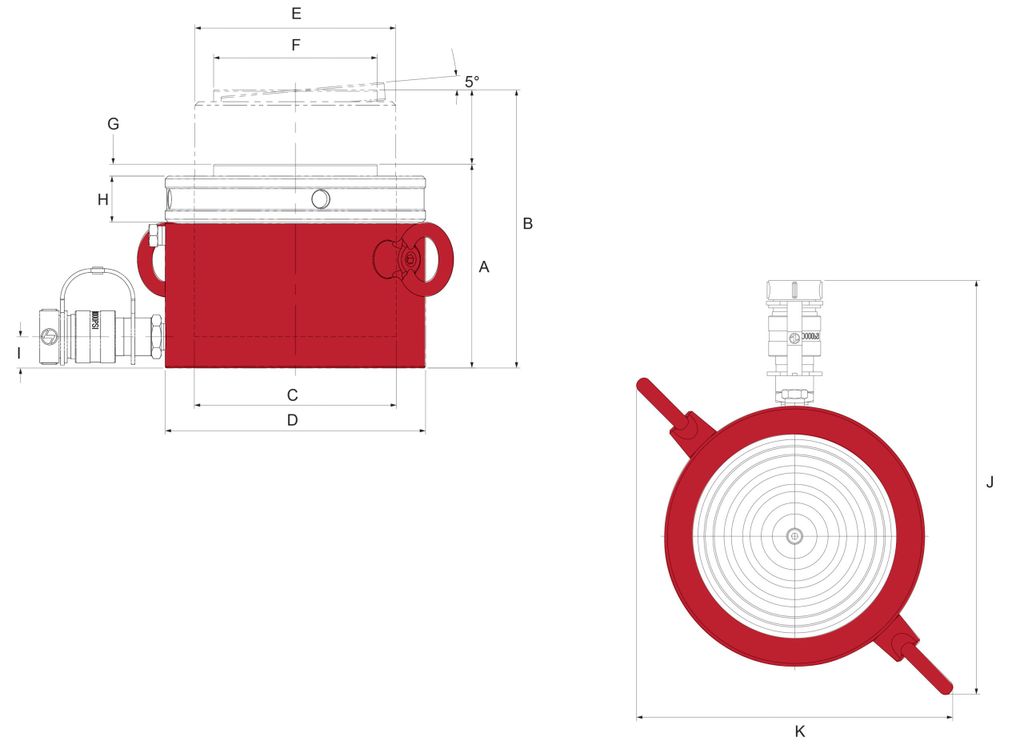

Tekniska data
Artikelnummer 10HLNF6002
Typ Kompaktcylinder med låsmutter
Kapacitet 60 ton / 606 kN
Slaglängd 50 mm
Max arbetstryck 700 bar
Effektiv cylinderarea 86,6 cm²
Oljevolym 433 cm³
Bygghöjd 125 mm
Max höjd 175 mm
Cylinderns innerdiameter 105 mm
Cylinderns ytterdiameter 140 mm
Kolvens utvändiga gänga TW105-4N
Sadelns diameter 82 mm
Sadelns utsprång från kolven 6 mm
Låsmutterns längd 28 mm
Avstånd cylinderbotten till oljeinlopp 19 mm
Snabbkoppling till lyftögla 248 mm
Lyftögla till lyftögla 188 mm
Vikt 14,2 kg

Levereras med
BVA 10HLNF6002 kompaktcylinder med låsmutter 60 ton
