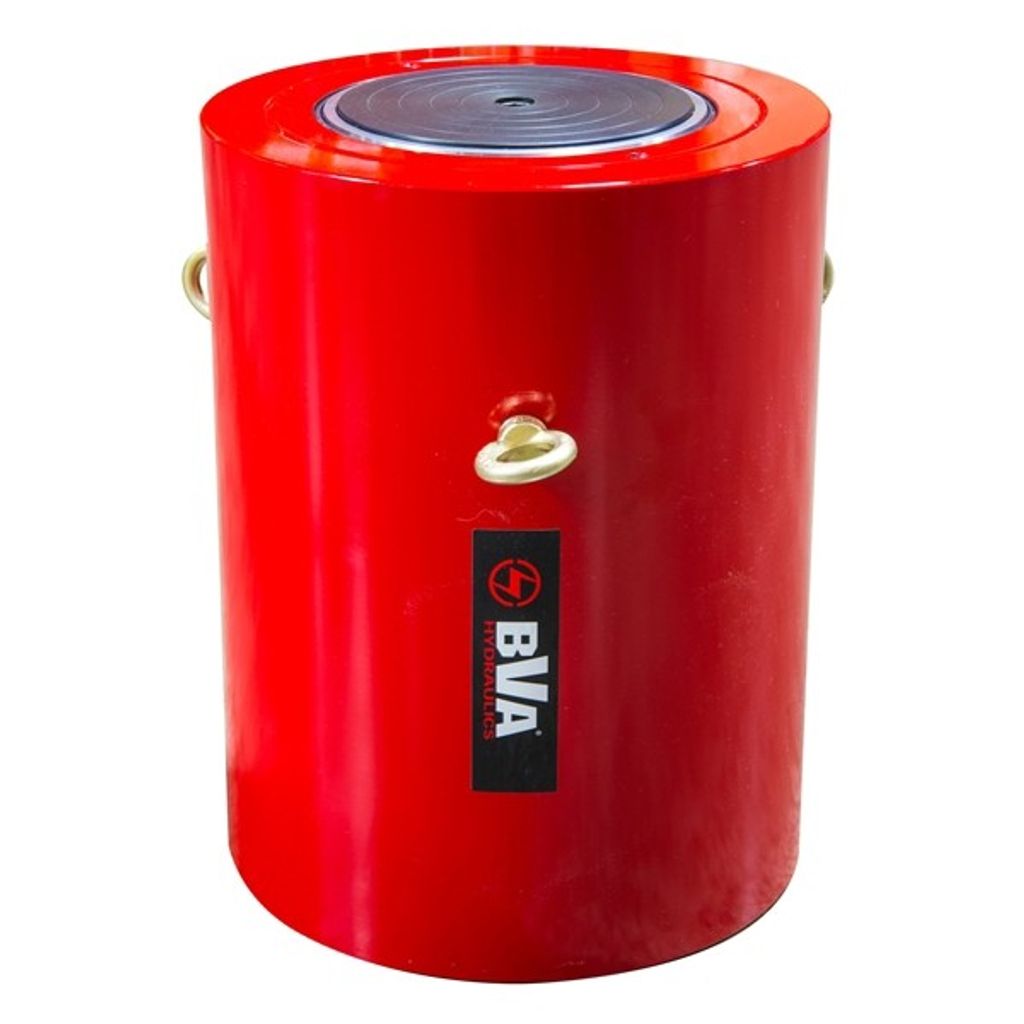

BVA högtonnagecylinder enkelverkande 800 ton slaglängd 150 mm 10HG80006

BVA 10HG80006 är en enkelverkande högtonnagecylinder från BVA Hydraulics med en kapacitet på 800 ton (8072 kN) och en slaglängd på 150 mm. Cylindern är gjord för ett maximalt arbetstryck på 700 bar och har lastretur, vilket innebär att kolven trycks tillbaka av lasten när trycket släpps. Den låga bygghöjden på 574 mm och maxhöjden 724 mm gör den lämplig där utrymmet är begränsat.

Konstruktionen är i högkvalitativt stål och cylindern är krompläterad som skydd mot korrosion. Skrapringar skyddar cylindern mot nedsmutsning, och lyftöglor ingår för säker hantering av den 868,2 kg tunga cylindern. Cylinderns ytterdiameter är 505 mm, kolvstångens diameter 317 mm och sadelns ytterdiameter 297 mm.

Oljeanslutningen sker via en snabbkoppling med högt flöde och dammskydd. Den effektiva cylinderarean är 1176,3 cm² och oljevolymen 17649 cm³, vilket är viktigt att känna till när du väljer hydraulpump. I botten finns gängade hål M24 med håldelning 330 mm för fast montering. Cylindern tillverkas efter beställning.

Fördelar
Kapacitet 800 ton och slaglängd 150 mm vid 700 bar
Lågbyggd för arbete där utrymmet är begränsat
Lastretur av kolven
Konstruerad i högkvalitativt stål
Krompläterad cylinder som skyddar mot korrosion
Skrapringar som skyddar mot nedsmutsning
Lyftöglor och snabbkoppling med dammskydd ingår

Användningsområden
Passar för tunga lyft, pressning och positionering inom industri, bro- och anläggningsarbete, varvs- och maskinunderhåll, där mycket stor kraft behövs på liten bygghöjd tillsammans med en hydraulpump för 700 bar.

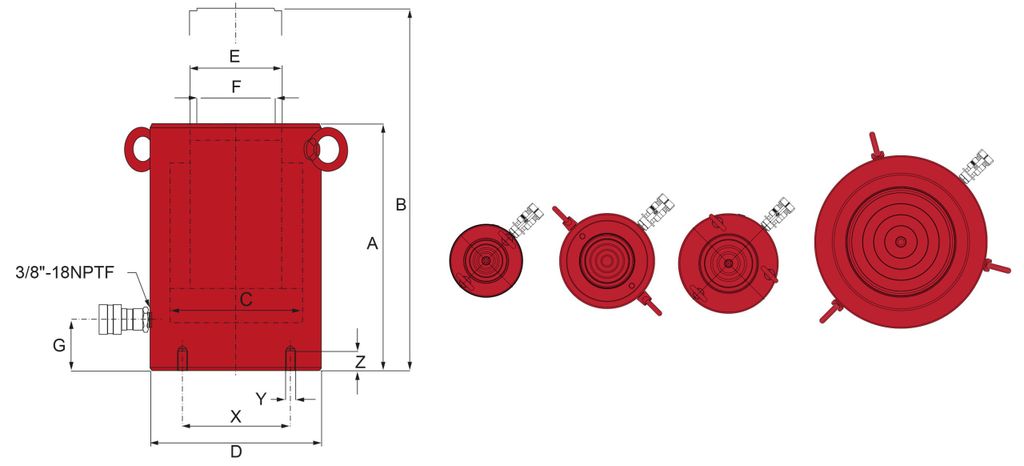

Tekniska data
Artikelnummer 10HG80006
Typ Enkelverkande högtonnagecylinder med lastretur
Kapacitet 800 ton / 8072 kN
Slaglängd 150 mm
Max arbetstryck 700 bar
Effektiv cylinderarea 1176,3 cm²
Oljevolym 17649 cm³
Bygghöjd 574 mm
Max höjd 724 mm
Cylinderns innerdiameter 387 mm
Cylinderns ytterdiameter 505 mm
Kolvstångens diameter 317 mm
Sadelns ytterdiameter 297 mm
Avstånd cylinderbotten till oljeinlopp 149 mm
Gänga i botten M24, djup 38 mm
Håldelning 330 mm
Vikt 868,2 kg

Levereras med
BVA 10HG80006 högtonnagecylinder 800 ton
Lyftöglor
Snabbkoppling med dammskydd
