BVA högtonnagecylinder enkelverkande 600 ton slaglängd 50 mm 10HG60002

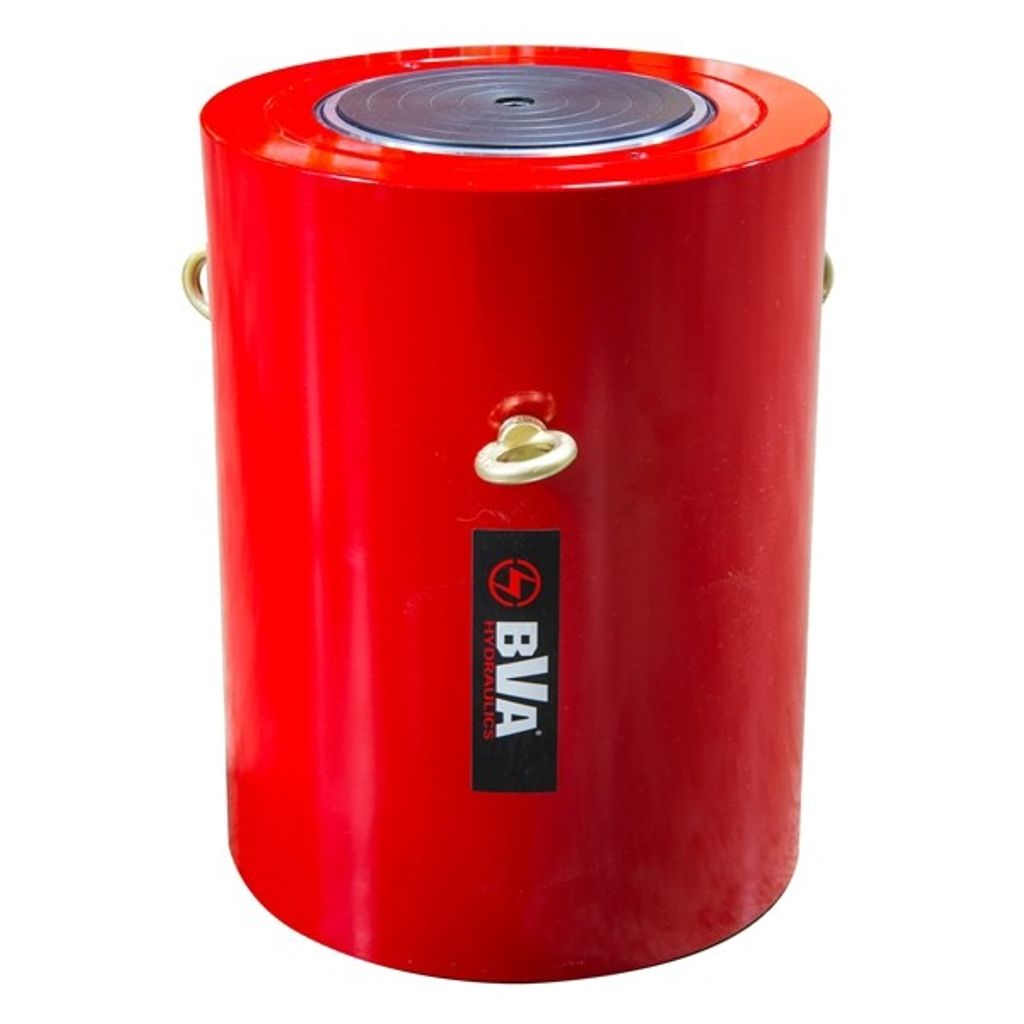

BVA 10HG60002 är en enkelverkande högtonnagecylinder från BVA Hydraulics med en kapacitet på 600 ton (5869 kN) och en slaglängd på 50 mm. Cylindern är gjord för ett maximalt arbetstryck på 700 bar och har lastretur, vilket innebär att kolven trycks tillbaka av lasten när trycket släpps. Den låga bygghöjden på 429 mm och maxhöjden 479 mm gör den lämplig där utrymmet är begränsat.

Konstruktionen är i högkvalitativt stål och cylindern är krompläterad som skydd mot korrosion. Skrapringar skyddar cylindern mot nedsmutsning, och lyftöglor ingår för säker hantering av den 474 kg tunga cylindern. Cylinderns ytterdiameter är 430 mm, kolvstångens diameter 267 mm och sadelns ytterdiameter 247 mm.

Oljeanslutningen sker via en snabbkoppling med högt flöde och dammskydd. Den effektiva cylinderarean är 855,3 cm² och oljevolymen 4277 cm³, vilket är viktigt att känna till när du väljer hydraulpump. I botten finns gängade hål M24 med håldelning 275 mm för fast montering. Cylindern tillverkas efter beställning.

Fördelar
Kapacitet 600 ton och slaglängd 50 mm vid 700 bar
Lågbyggd för arbete där utrymmet är begränsat
Lastretur av kolven
Konstruerad i högkvalitativt stål
Krompläterad cylinder som skyddar mot korrosion
Skrapringar som skyddar mot nedsmutsning
Lyftöglor och snabbkoppling med dammskydd ingår

Användningsområden
Passar för tunga lyft, pressning och positionering inom industri, bro- och anläggningsarbete, varvs- och maskinunderhåll, där mycket stor kraft behövs på liten bygghöjd tillsammans med en hydraulpump för 700 bar.

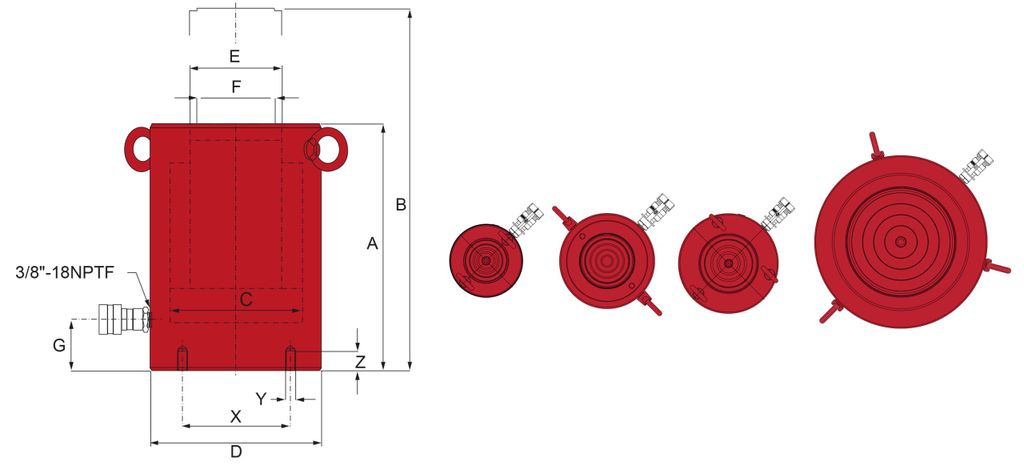

Tekniska data
Artikelnummer 10HG60002
Typ Enkelverkande högtonnagecylinder med lastretur
Kapacitet 600 ton / 5869 kN
Slaglängd 50 mm
Max arbetstryck 700 bar
Effektiv cylinderarea 855,3 cm²
Oljevolym 4277 cm³
Bygghöjd 429 mm
Max höjd 479 mm
Cylinderns innerdiameter 330 mm
Cylinderns ytterdiameter 430 mm
Kolvstångens diameter 267 mm
Sadelns ytterdiameter 247 mm
Avstånd cylinderbotten till oljeinlopp 114 mm
Gänga i botten M24, djup 38 mm
Håldelning 275 mm
Vikt 474 kg

Levereras med
BVA 10HG60002 högtonnagecylinder 600 ton
Lyftöglor
Snabbkoppling med dammskydd
