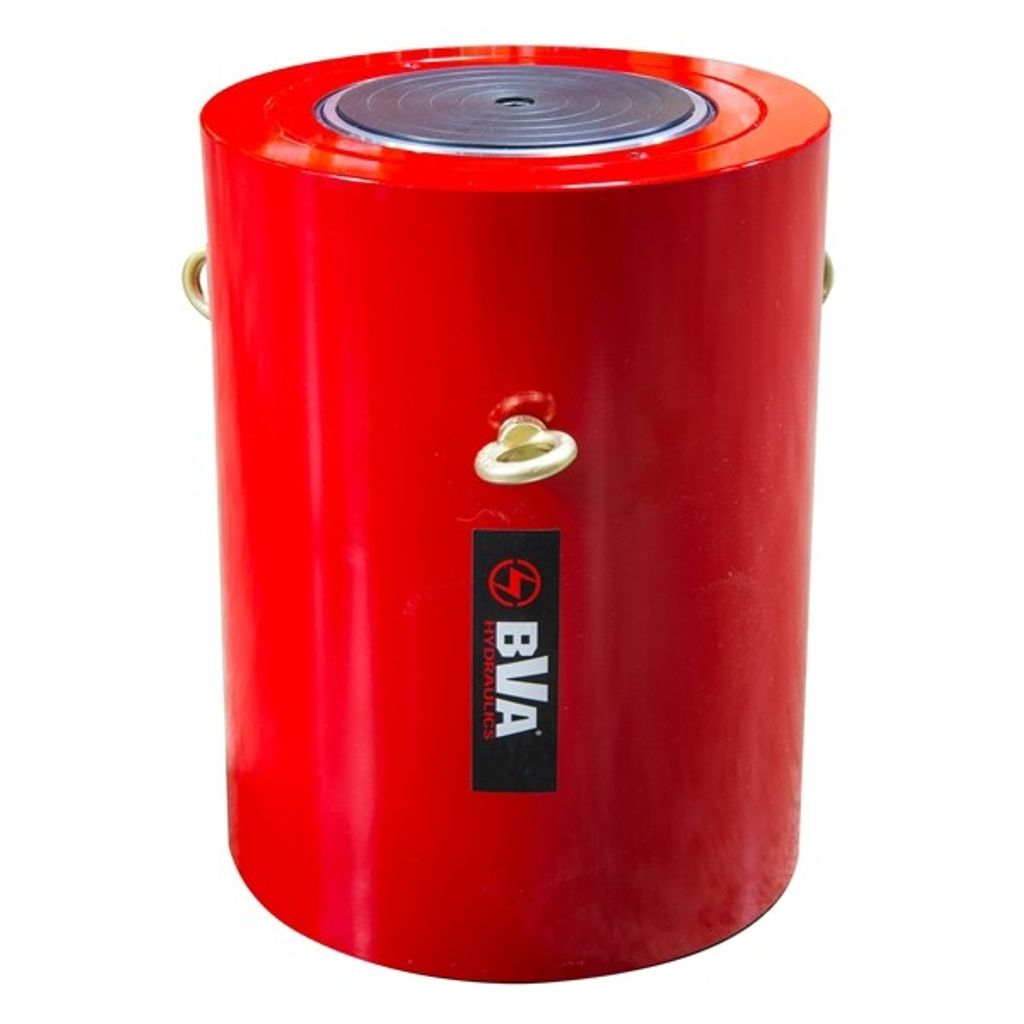

BVA högtonnagecylinder enkelverkande 500 ton slaglängd 150 mm 10HG50006

BVA 10HG50006 är en enkelverkande högtonnagecylinder från BVA Hydraulics med en kapacitet på 500 ton (5016 kN) och en slaglängd på 150 mm. Cylindern är gjord för ett maximalt arbetstryck på 700 bar och har lastretur, vilket innebär att kolven trycks tillbaka av lasten när trycket släpps. Den låga bygghöjden på 519 mm och maxhöjden 669 mm gör den lämplig där utrymmet är begränsat.

Konstruktionen är i högkvalitativt stål och cylindern är krompläterad som skydd mot korrosion. Skrapringar skyddar cylindern mot nedsmutsning, och lyftöglor ingår för säker hantering av den 479,9 kg tunga cylindern. Cylinderns ytterdiameter är 400 mm, kolvstångens diameter 248 mm och sadelns ytterdiameter 228 mm.

Oljeanslutningen sker via en snabbkoppling med högt flöde och dammskydd. Den effektiva cylinderarean är 730,6 cm² och oljevolymen 10959 cm³, vilket är viktigt att känna till när du väljer hydraulpump. I botten finns gängade hål M24 med håldelning 250 mm för fast montering. Cylindern tillverkas efter beställning.

Fördelar
Kapacitet 500 ton och slaglängd 150 mm vid 700 bar
Lågbyggd för arbete där utrymmet är begränsat
Lastretur av kolven
Konstruerad i högkvalitativt stål
Krompläterad cylinder som skyddar mot korrosion
Skrapringar som skyddar mot nedsmutsning
Lyftöglor och snabbkoppling med dammskydd ingår

Användningsområden
Passar för tunga lyft, pressning och positionering inom industri, bro- och anläggningsarbete, varvs- och maskinunderhåll, där mycket stor kraft behövs på liten bygghöjd tillsammans med en hydraulpump för 700 bar.

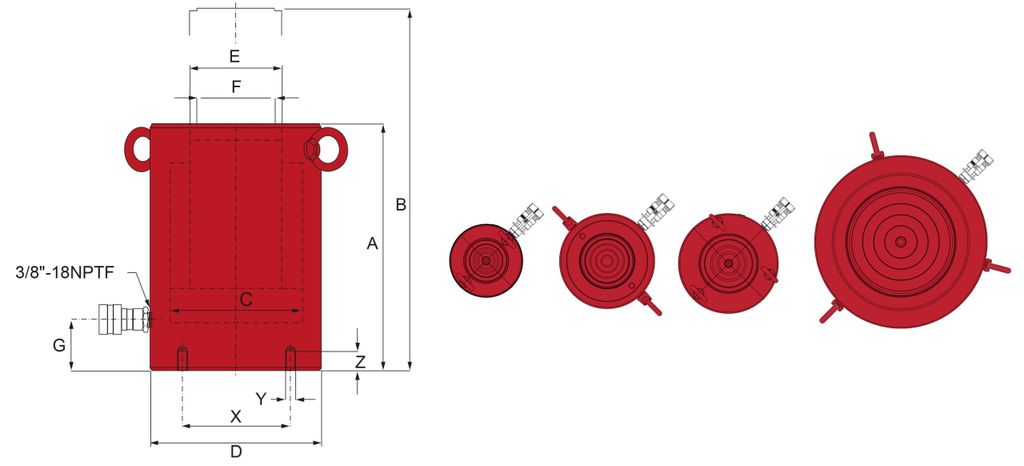

Tekniska data
Artikelnummer 10HG50006
Typ Enkelverkande högtonnagecylinder med lastretur
Kapacitet 500 ton / 5016 kN
Slaglängd 150 mm
Max arbetstryck 700 bar
Effektiv cylinderarea 730,6 cm²
Oljevolym 10959 cm³
Bygghöjd 519 mm
Max höjd 669 mm
Cylinderns innerdiameter 305 mm
Cylinderns ytterdiameter 400 mm
Kolvstångens diameter 248 mm
Sadelns ytterdiameter 228 mm
Avstånd cylinderbotten till oljeinlopp 114 mm
Gänga i botten M24, djup 38 mm
Håldelning 250 mm
Vikt 479,9 kg

Levereras med
BVA 10HG50006 högtonnagecylinder 500 ton
Lyftöglor
Snabbkoppling med dammskydd
