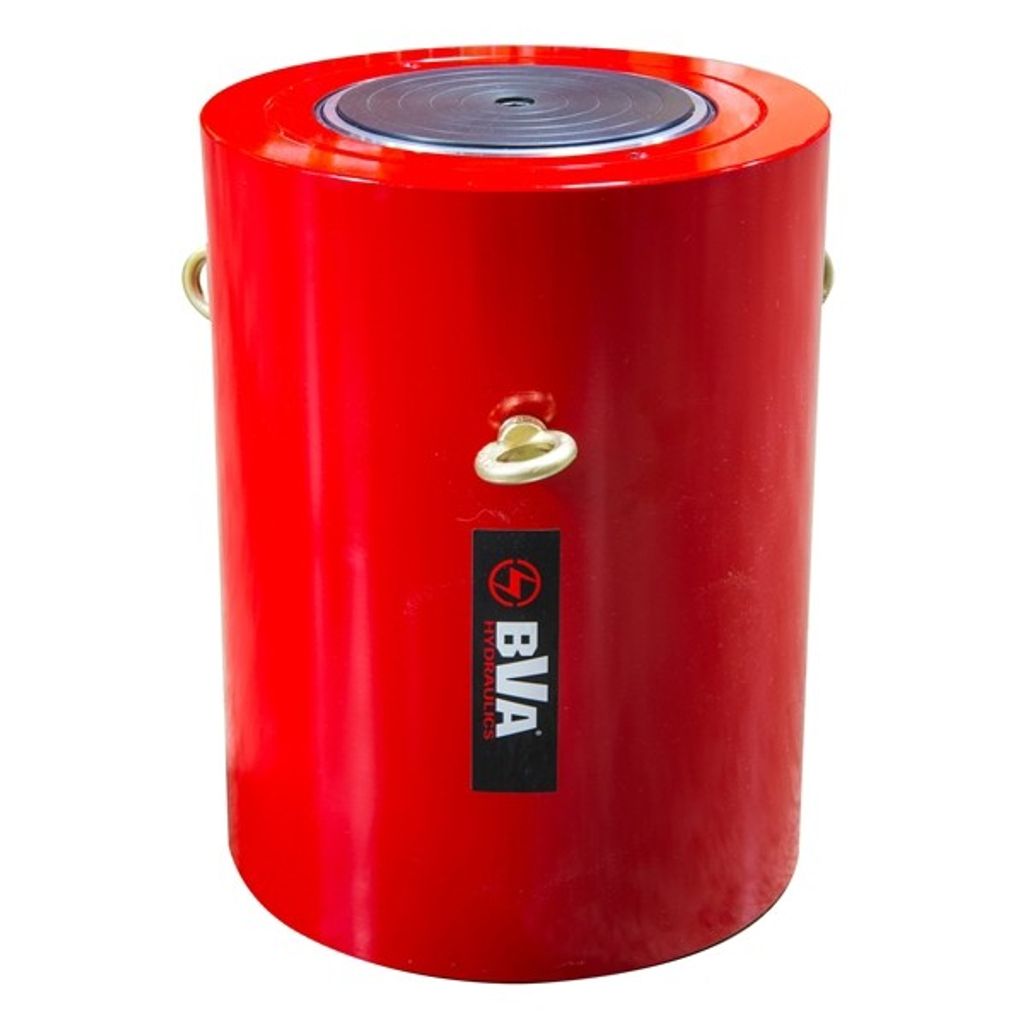

BVA högtonnagecylinder enkelverkande 300 ton slaglängd 50 mm 10HG30002

BVA 10HG30002 är en enkelverkande högtonnagecylinder från BVA Hydraulics med en kapacitet på 300 ton (3132 kN) och en slaglängd på 50 mm. Cylindern är gjord för ett maximalt arbetstryck på 700 bar och har lastretur, vilket innebär att kolven trycks tillbaka av lasten när trycket släpps. Den låga bygghöjden på 312 mm och maxhöjden 362 mm gör den lämplig där utrymmet är begränsat.

Konstruktionen är i högkvalitativt stål och cylindern är krompläterad som skydd mot korrosion. Skrapringar skyddar cylindern mot nedsmutsning, och lyftöglor ingår för säker hantering av den 184,2 kg tunga cylindern. Cylinderns ytterdiameter är 310 mm, kolvstångens diameter 197 mm och sadelns ytterdiameter 177 mm.

Oljeanslutningen sker via en snabbkoppling med högt flöde och dammskydd. Den effektiva cylinderarean är 456,2 cm² och oljevolymen 2281 cm³, vilket är viktigt att känna till när du väljer hydraulpump. I botten finns gängade hål M16 med håldelning 180 mm för fast montering. Cylindern tillverkas efter beställning.

Fördelar
Kapacitet 300 ton och slaglängd 50 mm vid 700 bar
Lågbyggd för arbete där utrymmet är begränsat
Lastretur av kolven
Konstruerad i högkvalitativt stål
Krompläterad cylinder som skyddar mot korrosion
Skrapringar som skyddar mot nedsmutsning
Lyftöglor och snabbkoppling med dammskydd ingår

Användningsområden
Passar för tunga lyft, pressning och positionering inom industri, bro- och anläggningsarbete, varvs- och maskinunderhåll, där mycket stor kraft behövs på liten bygghöjd tillsammans med en hydraulpump för 700 bar.

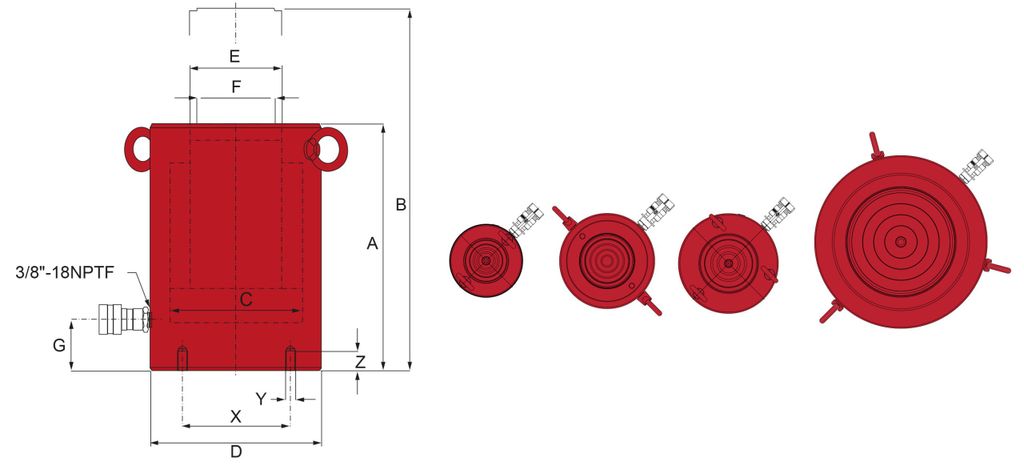

Tekniska data
Artikelnummer 10HG30002
Typ Enkelverkande högtonnagecylinder med lastretur
Kapacitet 300 ton / 3132 kN
Slaglängd 50 mm
Max arbetstryck 700 bar
Effektiv cylinderarea 456,2 cm²
Oljevolym 2281 cm³
Bygghöjd 312 mm
Max höjd 362 mm
Cylinderns innerdiameter 241 mm
Cylinderns ytterdiameter 310 mm
Kolvstångens diameter 197 mm
Sadelns ytterdiameter 177 mm
Avstånd cylinderbotten till oljeinlopp 101 mm
Gänga i botten M16, djup 36 mm
Håldelning 180 mm
Vikt 184,2 kg

Levereras med
BVA 10HG30002 högtonnagecylinder 300 ton
Lyftöglor
Snabbkoppling med dammskydd
