BVA enkelverkande högtonnagecylinder 200 ton slaglängd 50 mm 10HG20002

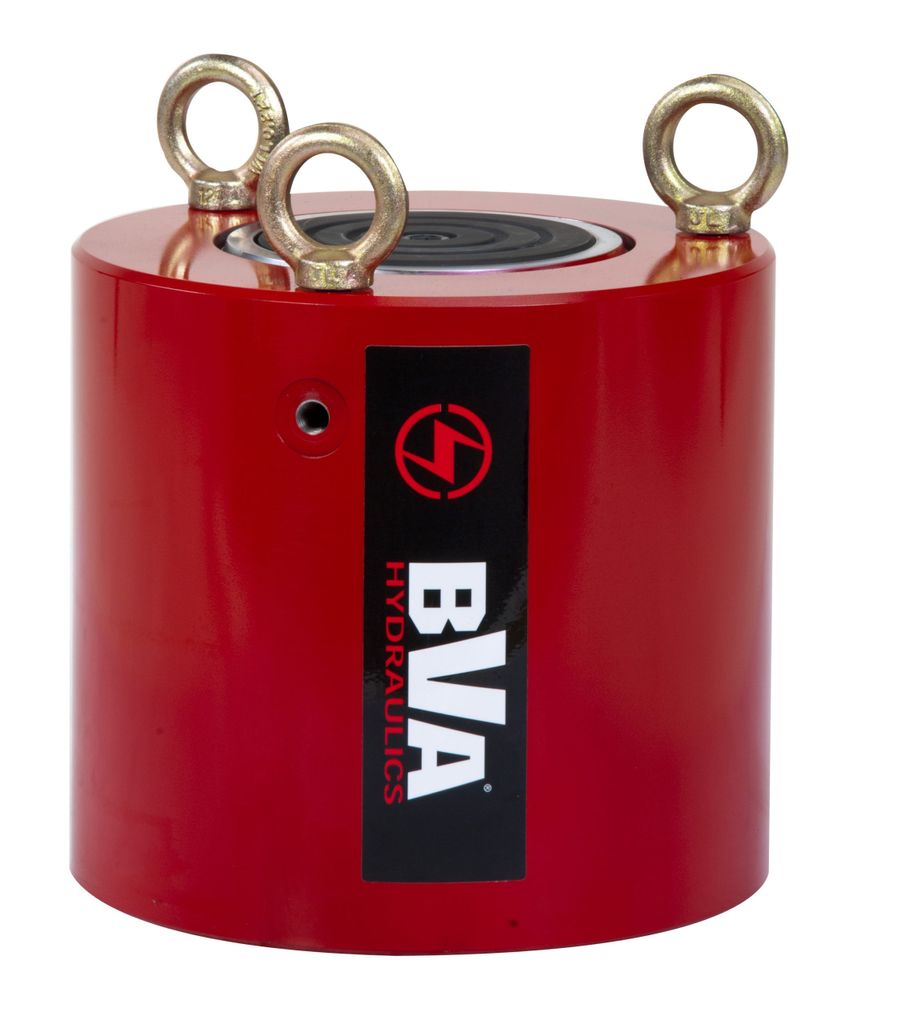

BVA 10HG20002 är en enkelverkande högtonnagecylinder från BVA Hydraulics med en kapacitet på 200 ton (1851 kN) och en slaglängd på 50 mm. Cylindern trycks ut hydrauliskt med max 700 bar och har lastretur, vilket innebär att kolven går tillbaka med hjälp av den last den bär när trycket släpps. Bygghöjden är 216 mm och maxhöjden 266 mm.

Cylindern är konstruerad i högkvalitativt stål och har krompläterad yta som skyddar mot korrosion, medan skrapringar hindrar smuts från att tränga in och förlänger livslängden. Den låga bygghöjden gör högtonnagecylindern lämplig där utrymmet är begränsat, till exempel under tunga konstruktioner, maskiner och broar. Lyftöglor ingår och underlättar säker hantering och placering av den tunga cylindern.

Oljeanslutningen sker via snabbkoppling med högt flöde och dammskydd, placerad 67 mm från cylinderbotten. I botten finns gängade hål M12 med djup 20 mm och håldelning 165 mm för fast montering. Den effektiva cylinderarean är 264,4 cm² och oljevolymen 1322 cm³, vilket är viktigt att känna till när du väljer hydraulpump.

Fördelar
Kapacitet 200 ton och slaglängd 50 mm vid 700 bar
Lastretur av kolven när trycket släpps
Lågbyggd konstruktion för trånga utrymmen
Krompläterad cylinder som skyddar mot korrosion
Skrapringar som skyddar mot nedsmutsning
Snabbkoppling med högt flöde och dammskydd
Lyftöglor ingår för säker hantering

Användningsområden
Passar för tunga lyft, pallning och pressning inom industri, varv, bro- och anläggningsarbete samt maskinunderhåll, där lasten själv trycker tillbaka kolven och utrymmet under lasten är begränsat.

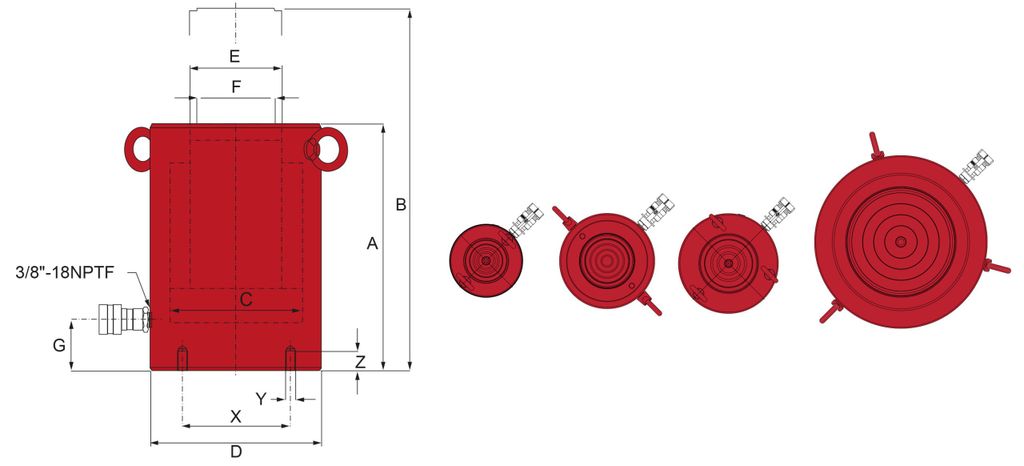

Tekniska data
Artikelnummer 10HG20002
Typ Enkelverkande högtonnagecylinder med lastretur
Kapacitet 200 ton / 1851 kN
Slaglängd 50 mm
Max arbetstryck 700 bar
Effektiv cylinderarea 264,4 cm²
Oljevolym 1322 cm³
Bygghöjd 216 mm
Max höjd 266 mm
Cylinderns innerdiameter 183 mm
Cylinderns ytterdiameter 235 mm
Kolvstångens diameter 135 mm
Sadelns ytterdiameter 113 mm
Avstånd cylinderbotten till oljeinlopp 67 mm
Gänga i botten M12, djup 20 mm
Håldelning 165 mm
Vikt 54,9 kg

Levereras med
BVA 10HG20002 enkelverkande högtonnagecylinder 200 ton
Lyftöglor
