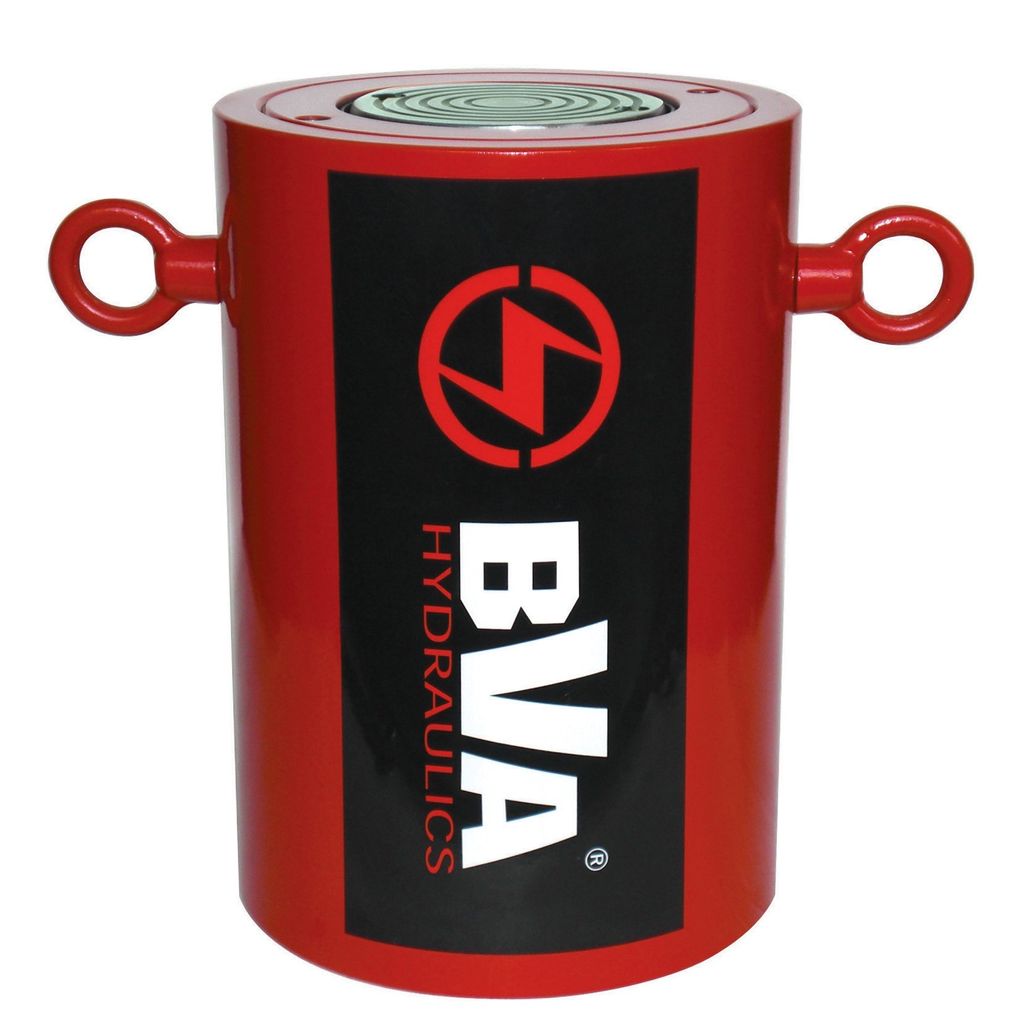

BVA enkelverkande högtonnagecylinder 150 ton slaglängd 250 mm 10HG15010

BVA 10HG15010 är en enkelverkande högtonnagecylinder från BVA Hydraulics med en kapacitet på 150 ton (1374 kN) och en slaglängd på 250 mm. Cylindern trycks ut hydrauliskt med max 700 bar och har lastretur, vilket innebär att kolven går tillbaka med hjälp av den last den bär när trycket släpps. Bygghöjden är 396 mm och maxhöjden 646 mm.

Cylindern är konstruerad i högkvalitativt stål och har krompläterad yta som skyddar mot korrosion, medan skrapringar hindrar smuts från att tränga in och förlänger livslängden. Den låga bygghöjden gör högtonnagecylindern lämplig där utrymmet är begränsat, till exempel under tunga konstruktioner, maskiner och broar. Lyftöglor ingår och underlättar säker hantering och placering av den tunga cylindern.

Oljeanslutningen sker via snabbkoppling med högt flöde och dammskydd, placerad 61 mm från cylinderbotten. I botten finns gängade hål M12 med djup 22 mm och håldelning 130 mm för fast montering. Den effektiva cylinderarean är 196,3 cm² och oljevolymen 4907 cm³, vilket är viktigt att känna till när du väljer hydraulpump.

Fördelar
Kapacitet 150 ton och slaglängd 250 mm vid 700 bar
Lastretur av kolven när trycket släpps
Lågbyggd konstruktion för trånga utrymmen
Krompläterad cylinder som skyddar mot korrosion
Skrapringar som skyddar mot nedsmutsning
Snabbkoppling med högt flöde och dammskydd
Lyftöglor ingår för säker hantering

Användningsområden
Passar för tunga lyft, pallning och pressning inom industri, varv, bro- och anläggningsarbete samt maskinunderhåll, där lasten själv trycker tillbaka kolven och utrymmet under lasten är begränsat.

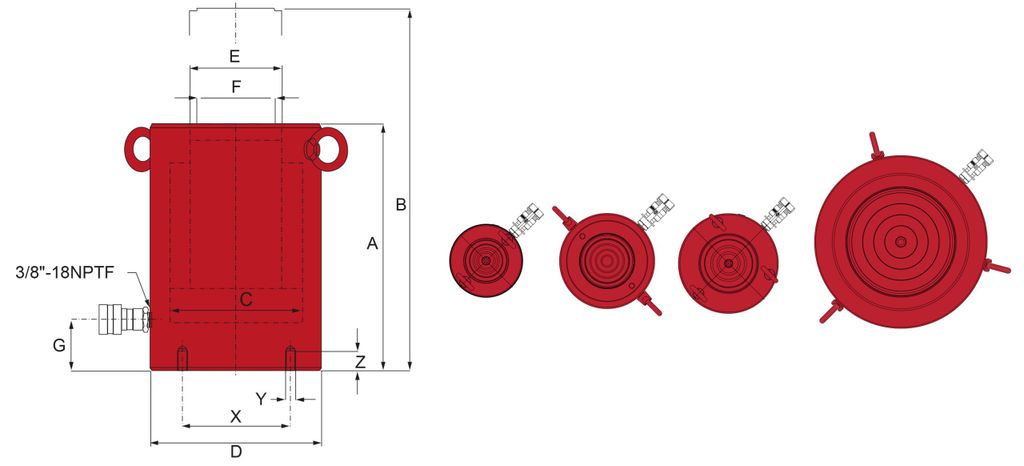

Tekniska data
Artikelnummer 10HG15010
Typ Enkelverkande högtonnagecylinder med lastretur
Kapacitet 150 ton / 1374 kN
Slaglängd 250 mm
Max arbetstryck 700 bar
Effektiv cylinderarea 196,3 cm²
Oljevolym 4907 cm³
Bygghöjd 396 mm
Max höjd 646 mm
Cylinderns innerdiameter 158 mm
Cylinderns ytterdiameter 205 mm
Kolvstångens diameter 110 mm
Sadelns ytterdiameter 94 mm
Avstånd cylinderbotten till oljeinlopp 61 mm
Gänga i botten M12, djup 22 mm
Håldelning 130 mm
Vikt 82,1 kg

Levereras med
BVA 10HG15010 enkelverkande högtonnagecylinder 150 ton
Lyftöglor
