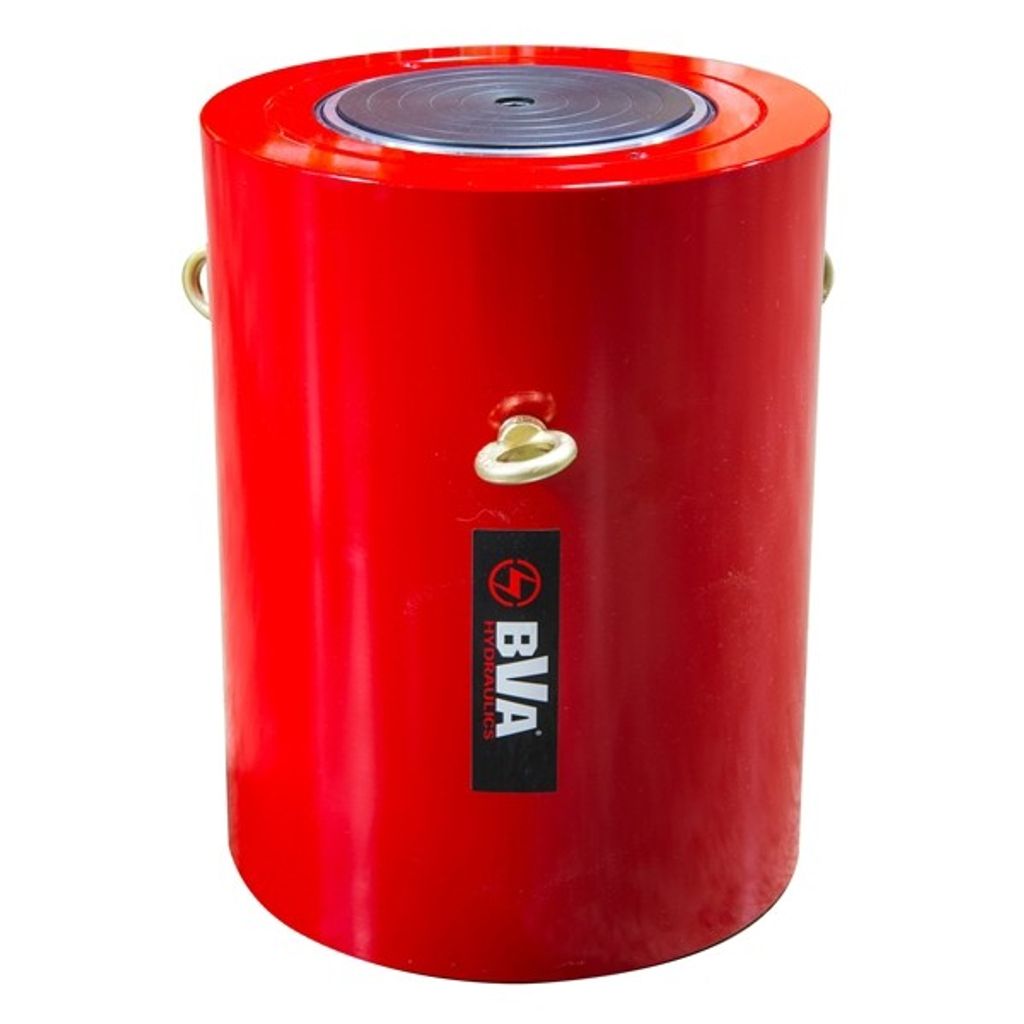

BVA enkelverkande högtonnagecylinder 1000 ton slaglängd 50 mm 10HG100002

BVA 10HG100002 är en enkelverkande högtonnagecylinder från BVA Hydraulics med en kapacitet på 1000 ton (10056 kN) och en slaglängd på 50 mm. Cylindern trycks ut hydrauliskt med max 700 bar och har lastretur, vilket innebär att kolven går tillbaka med hjälp av den last den bär när trycket släpps. Bygghöjden är 564 mm och maxhöjden 614 mm.

Cylindern är konstruerad i högkvalitativt stål och har krompläterad yta som skyddar mot korrosion, medan skrapringar hindrar smuts från att tränga in och förlänger livslängden. Den låga bygghöjden gör högtonnagecylindern lämplig där utrymmet är begränsat, till exempel under tunga konstruktioner, maskiner och broar. Lyftöglor ingår och underlättar säker hantering och placering av den tunga cylindern.

Oljeanslutningen sker via snabbkoppling med högt flöde och dammskydd, placerad 174 mm från cylinderbotten. I botten finns gängade hål M24 med djup 38 mm och håldelning 375 mm för fast montering. Den effektiva cylinderarean är 1465,7 cm² och oljevolymen 7329 cm³, vilket är viktigt att känna till när du väljer hydraulpump.

Fördelar
Kapacitet 1000 ton och slaglängd 50 mm vid 700 bar
Lastretur av kolven när trycket släpps
Lågbyggd konstruktion för trånga utrymmen
Krompläterad cylinder som skyddar mot korrosion
Skrapringar som skyddar mot nedsmutsning
Snabbkoppling med högt flöde och dammskydd
Lyftöglor ingår för säker hantering

Användningsområden
Passar för tunga lyft, pallning och pressning inom industri, varv, bro- och anläggningsarbete samt maskinunderhåll, där lasten själv trycker tillbaka kolven och utrymmet under lasten är begränsat.

Tekniska data
Artikelnummer 10HG100002
Typ Enkelverkande högtonnagecylinder med lastretur
Kapacitet 1000 ton / 10056 kN
Slaglängd 50 mm
Max arbetstryck 700 bar
Effektiv cylinderarea 1465,7 cm²
Oljevolym 7329 cm³

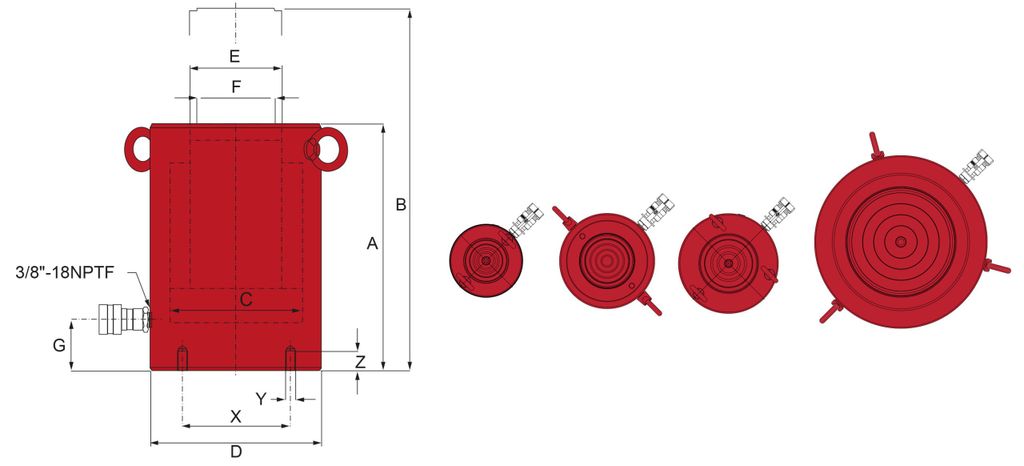

Bygghöjd 564 mm
Max höjd 614 mm
Cylinderns innerdiameter 432 mm
Cylinderns ytterdiameter 560 mm
Kolvstångens diameter 343 mm
Sadelns ytterdiameter 323 mm
Avstånd cylinderbotten till oljeinlopp 174 mm
Gänga i botten M24, djup 38 mm
Håldelning 375 mm
Vikt 1061,9 kg
Tillverkas efter beställning

Levereras med
BVA 10HG100002 enkelverkande högtonnagecylinder 1000 ton
Lyftöglor
