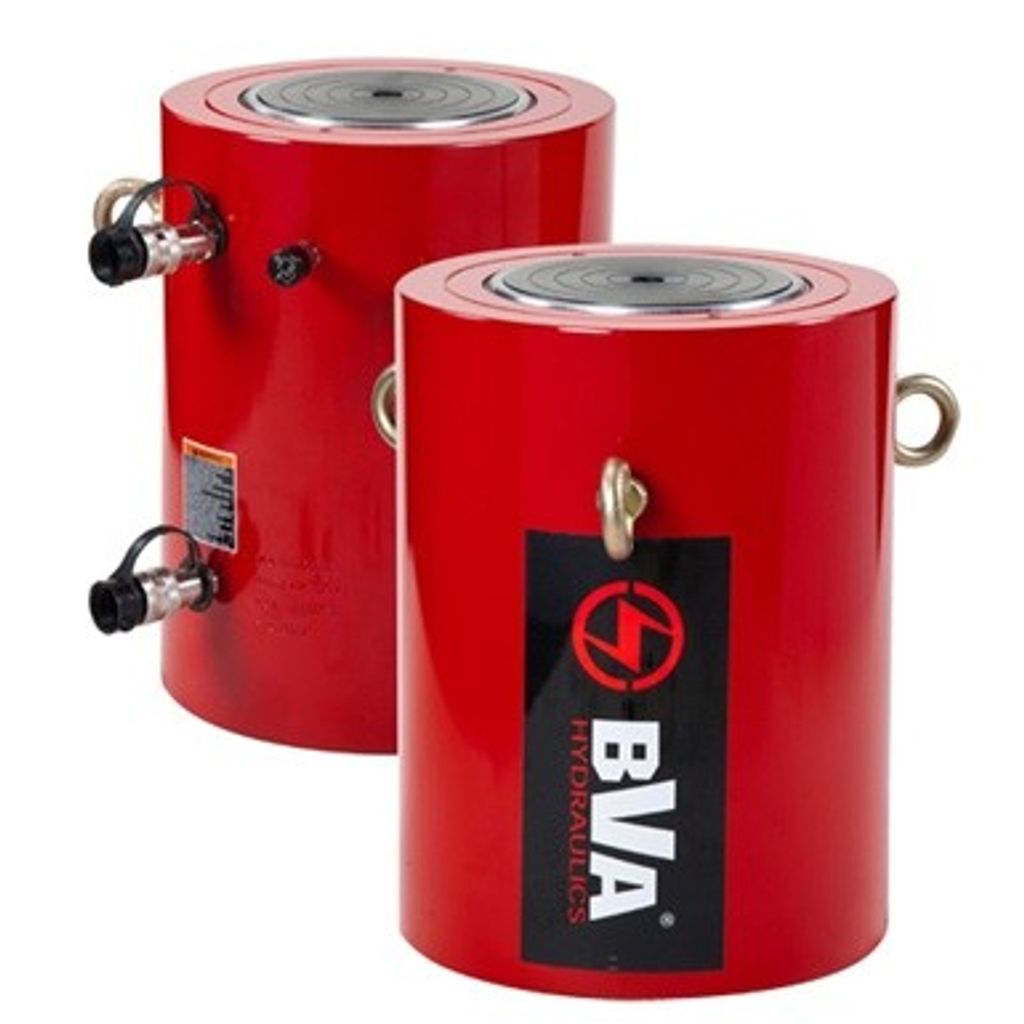

BVA dubbelverkande högtonnagecylinder 800 ton slaglängd 150 mm 10HDG80006

BVA 10HDG80006 är en dubbelverkande högtonnagecylinder från BVA Hydraulics med en kapacitet på 800 ton (8072 kN) och en slaglängd på 150 mm. Kolven drivs hydrauliskt i båda riktningarna, vilket ger full kontroll både vid utskjut och retur, med en max cylinderkapacitet på 911,6 ton i tryck och 300,0 ton i drag vid 700 bar. Bygghöjden är 574 mm och maxhöjden 724 mm.

Cylindern är konstruerad i högkvalitativt stål och har krompläterad yta som skyddar mot korrosion, medan skrapringar hindrar smuts från att tränga in och förlänger livslängden. Den låga bygghöjden gör högtonnagecylindern lämplig där utrymmet är begränsat, till exempel under tunga konstruktioner, maskiner och broar. Lyftöglor ingår och underlättar säker hantering och placering av den tunga cylindern.

Oljeanslutningen sker via snabbkopplingar med högt flöde och dammskydd, placerade 149 mm från cylinderbotten respektive 135 mm från cylindertoppen. I botten finns monteringshål med gänga M24 och håldelning 330 mm för fast montering. Den effektiva cylinderarean är 1176 cm² i tryck och 387,1 cm² i drag, och oljevolymen 17649 cm³ respektive 5806 cm³, vilket är viktigt att känna till vid val av hydraulpump.

Fördelar
Dubbelverkande med hydraulisk rörelse i båda riktningarna
Kapacitet 800 ton och slaglängd 150 mm vid 700 bar
Lågbyggd konstruktion för trånga utrymmen
Krompläterad cylinder som skyddar mot korrosion
Skrapringar som skyddar mot nedsmutsning
Snabbkoppling med högt flöde och dammskydd
Lyftöglor ingår för säker hantering

Användningsområden
Passar för tunga lyft, pressning och positionering inom industri, varv, bro- och anläggningsarbete samt underhåll av stora maskiner, där kolven ska köras kontrollerat både ut och in med en pump för 700 bar.

Tekniska data
Artikelnummer 10HDG80006
Typ Dubbelverkande högtonnagecylinder
Kapacitet 800 ton / 8072 kN
Slaglängd 150 mm
Max arbetstryck 700 bar
Max cylinderkapacitet tryck/drag 911,6 ton / 300,0 ton
Effektiv cylinderarea tryck/drag 1176 cm² / 387,1 cm²
Oljevolym tryck/drag 17649 cm³ / 5806 cm³

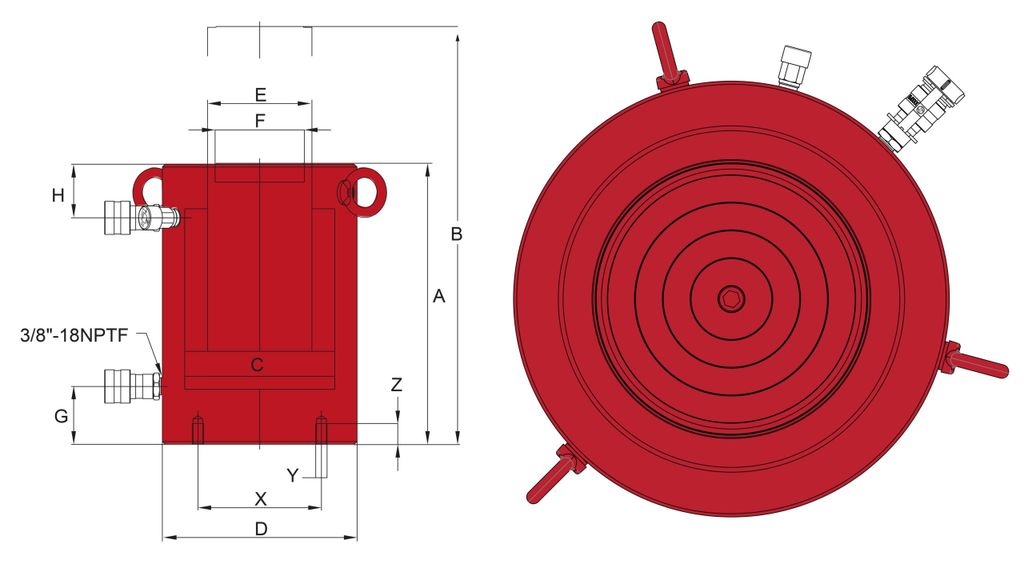

Bygghöjd 574 mm
Max höjd 724 mm
Cylinderns innerdiameter 387 mm
Cylinderns ytterdiameter 505 mm
Kolvstångens diameter 317 mm
Sadelns ytterdiameter 297 mm
Avstånd cylinderbotten till oljeinlopp 149 mm
Avstånd cylindertoppen till oljeutlopp 135 mm
Bottenmonteringshål gänga M24, djup 38 mm
Håldelning 330 mm
Vikt 868,2 kg
Tillverkas efter beställning

Levereras med
BVA 10HDG80006 dubbelverkande högtonnagecylinder 800 ton
Lyftöglor
