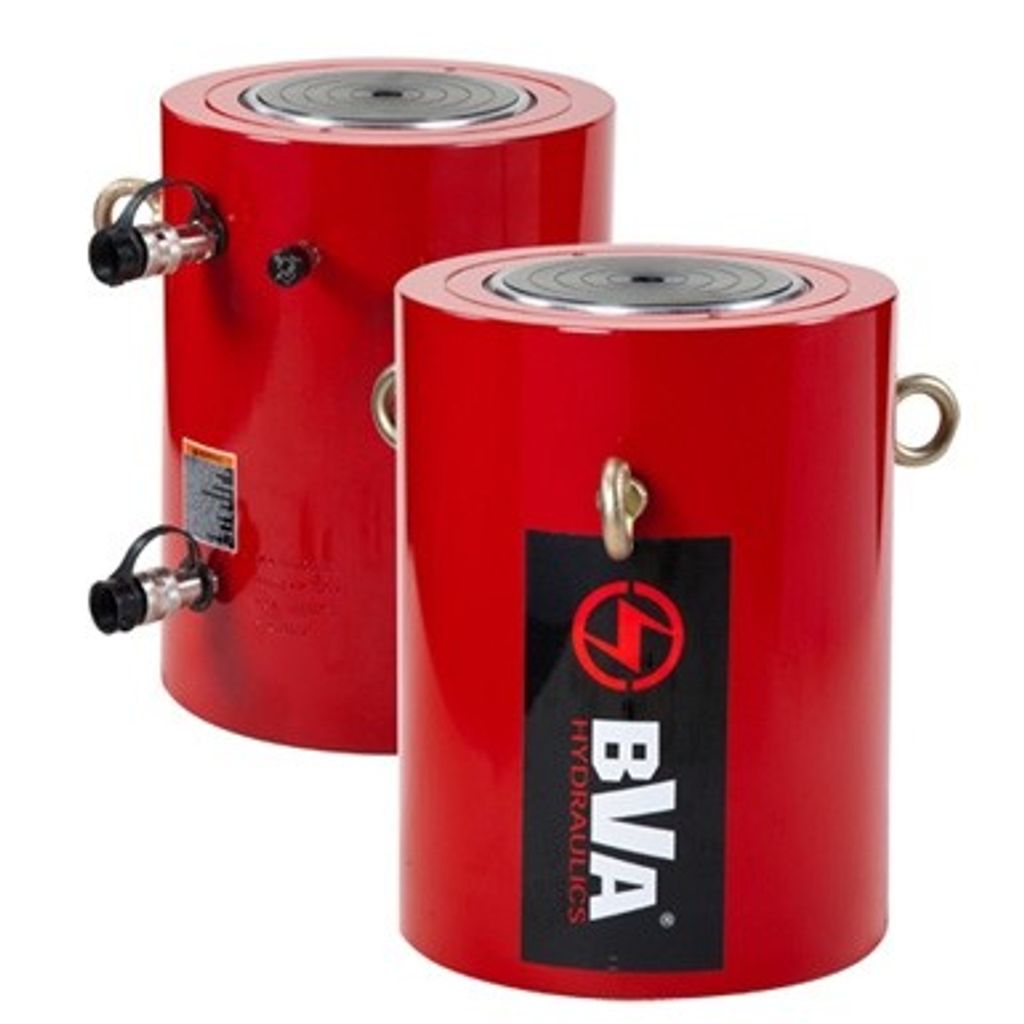

BVA dubbelverkande högtonnagecylinder 600 ton slaglängd 300 mm 10HDG60012

BVA 10HDG60012 är en dubbelverkande högtonnagecylinder från BVA Hydraulics med en kapacitet på 600 ton (5869 kN) och en slaglängd på 300 mm. Kolven drivs hydrauliskt i båda riktningarna, vilket ger full kontroll både vid utskjut och retur, med en max cylinderkapacitet på 662,9 ton i tryck och 229,0 ton i drag vid 700 bar. Bygghöjden är 679 mm och maxhöjden 979 mm.

Cylindern är konstruerad i högkvalitativt stål och har krompläterad yta som skyddar mot korrosion, medan skrapringar hindrar smuts från att tränga in och förlänger livslängden. Den låga bygghöjden gör högtonnagecylindern lämplig där utrymmet är begränsat, till exempel under tunga konstruktioner, maskiner och broar. Lyftöglor ingår och underlättar säker hantering och placering av den tunga cylindern.

Oljeanslutningen sker via snabbkopplingar med högt flöde och dammskydd, placerade 114 mm från cylinderbotten respektive 135 mm från cylindertoppen. I botten finns monteringshål med gänga M24 och håldelning 275 mm för fast montering. Den effektiva cylinderarean är 855,3 cm² i tryck och 295,4 cm² i drag, och oljevolymen 25662 cm³ respektive 8862 cm³, vilket är viktigt att känna till vid val av hydraulpump.

Fördelar
Dubbelverkande med hydraulisk rörelse i båda riktningarna
Kapacitet 600 ton och slaglängd 300 mm vid 700 bar
Lågbyggd konstruktion för trånga utrymmen
Krompläterad cylinder som skyddar mot korrosion
Skrapringar som skyddar mot nedsmutsning
Snabbkoppling med högt flöde och dammskydd
Lyftöglor ingår för säker hantering

Användningsområden
Passar för tunga lyft, pressning och positionering inom industri, varv, bro- och anläggningsarbete samt underhåll av stora maskiner, där kolven ska köras kontrollerat både ut och in med en pump för 700 bar.

Tekniska data
Artikelnummer 10HDG60012
Typ Dubbelverkande högtonnagecylinder
Kapacitet 600 ton / 5869 kN
Slaglängd 300 mm
Max arbetstryck 700 bar
Max cylinderkapacitet tryck/drag 662,9 ton / 229,0 ton
Effektiv cylinderarea tryck/drag 855,3 cm² / 295,4 cm²
Oljevolym tryck/drag 25662 cm³ / 8862 cm³

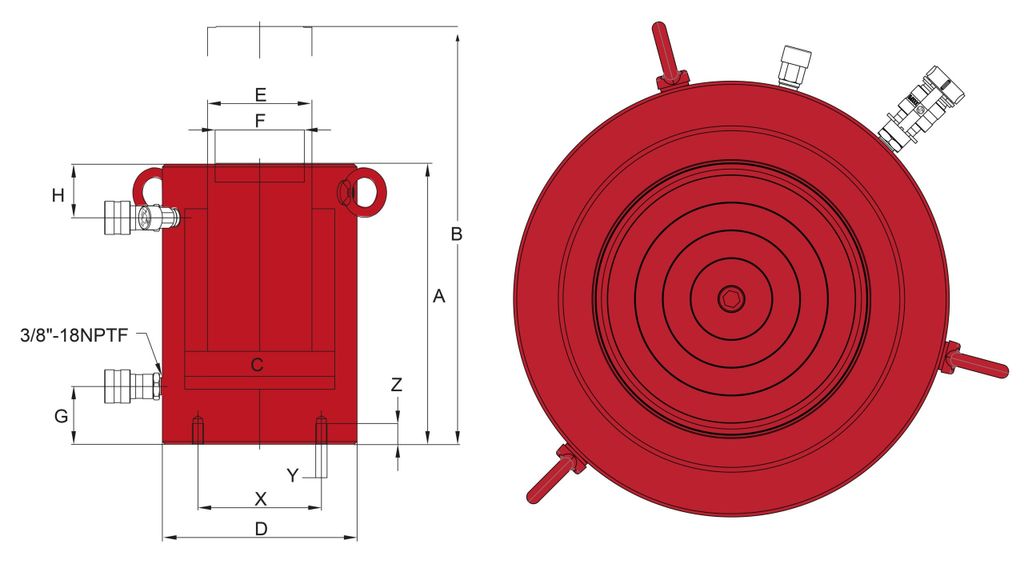

Bygghöjd 679 mm
Max höjd 979 mm
Cylinderns innerdiameter 330 mm
Cylinderns ytterdiameter 430 mm
Kolvstångens diameter 267 mm
Sadelns ytterdiameter 247 mm
Avstånd cylinderbotten till oljeinlopp 114 mm
Avstånd cylindertoppen till oljeutlopp 135 mm
Bottenmonteringshål gänga M24, djup 38 mm
Håldelning 275 mm
Vikt 700,8 kg
Tillverkas efter beställning

Levereras med
BVA 10HDG60012 dubbelverkande högtonnagecylinder 600 ton
Lyftöglor
