BVA dubbelverkande högtonnagecylinder 500 ton slaglängd 50 mm 10HDG50002

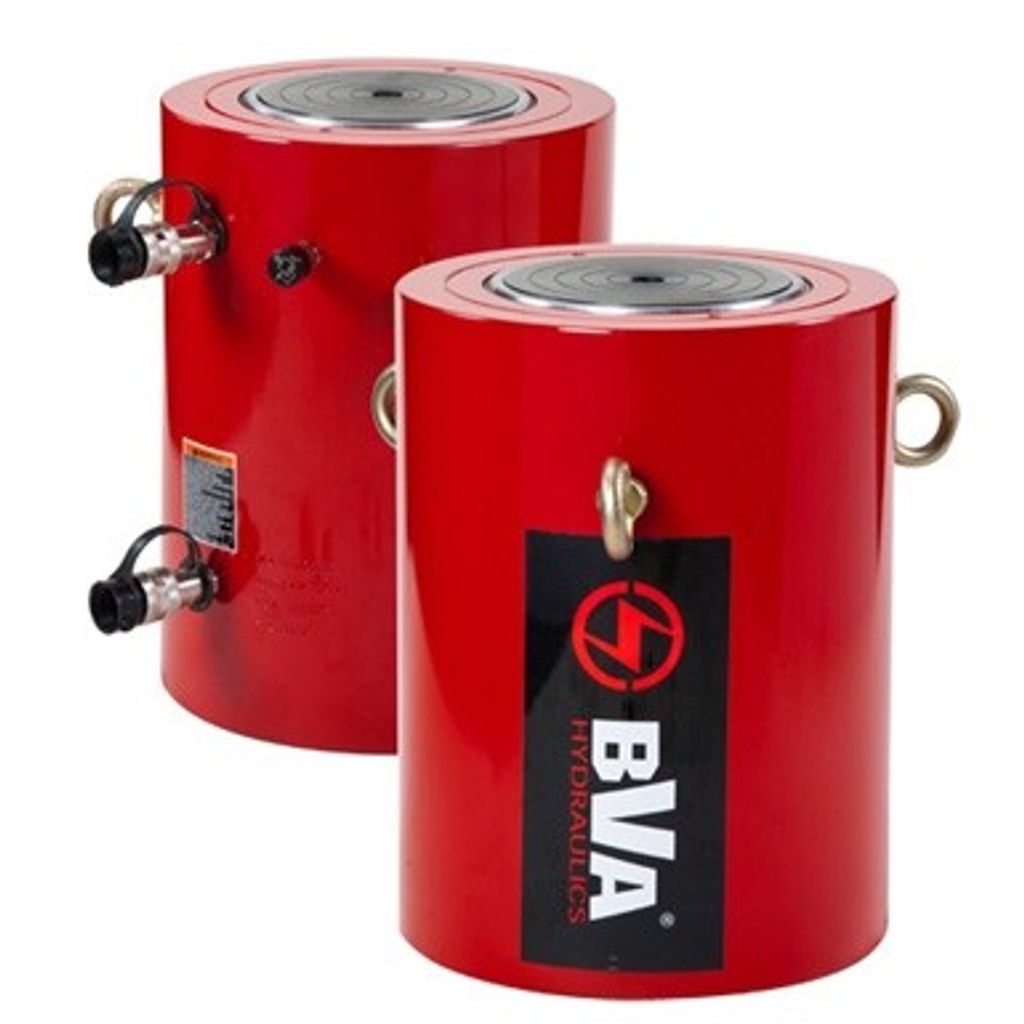

BVA 10HDG50002 är en dubbelverkande högtonnagecylinder från BVA Hydraulics med en kapacitet på 500 ton (5016 kN) och en slaglängd på 50 mm. Kolven drivs hydrauliskt i båda riktningarna, vilket ger full kontroll både vid utskjut och retur, med en max cylinderkapacitet på 566,3 ton i tryck och 192,0 ton i drag vid 700 bar. Bygghöjden är 419 mm och maxhöjden 469 mm.

Cylindern är konstruerad i högkvalitativt stål och har krompläterad yta som skyddar mot korrosion, medan skrapringar hindrar smuts från att tränga in och förlänger livslängden. Den låga bygghöjden gör högtonnagecylindern lämplig där utrymmet är begränsat, till exempel under tunga konstruktioner, maskiner och broar. Lyftöglor ingår och underlättar säker hantering och placering av den tunga cylindern.

Oljeanslutningen sker via snabbkopplingar med högt flöde och dammskydd, placerade 114 mm från cylinderbotten respektive 135 mm från cylindertoppen. I botten finns monteringshål med gänga M24 och håldelning 250 mm för fast montering. Den effektiva cylinderarean är 730,7 cm² i tryck och 247,7 cm² i drag, och oljevolymen 3653 cm³ respektive 1238 cm³, vilket är viktigt att känna till vid val av hydraulpump.

Fördelar
Dubbelverkande med hydraulisk rörelse i båda riktningarna
Kapacitet 500 ton och slaglängd 50 mm vid 700 bar
Lågbyggd konstruktion för trånga utrymmen
Krompläterad cylinder som skyddar mot korrosion
Skrapringar som skyddar mot nedsmutsning
Snabbkoppling med högt flöde och dammskydd
Lyftöglor ingår för säker hantering

Användningsområden
Passar för tunga lyft, pressning och positionering inom industri, varv, bro- och anläggningsarbete samt underhåll av stora maskiner, där kolven ska köras kontrollerat både ut och in med en pump för 700 bar.

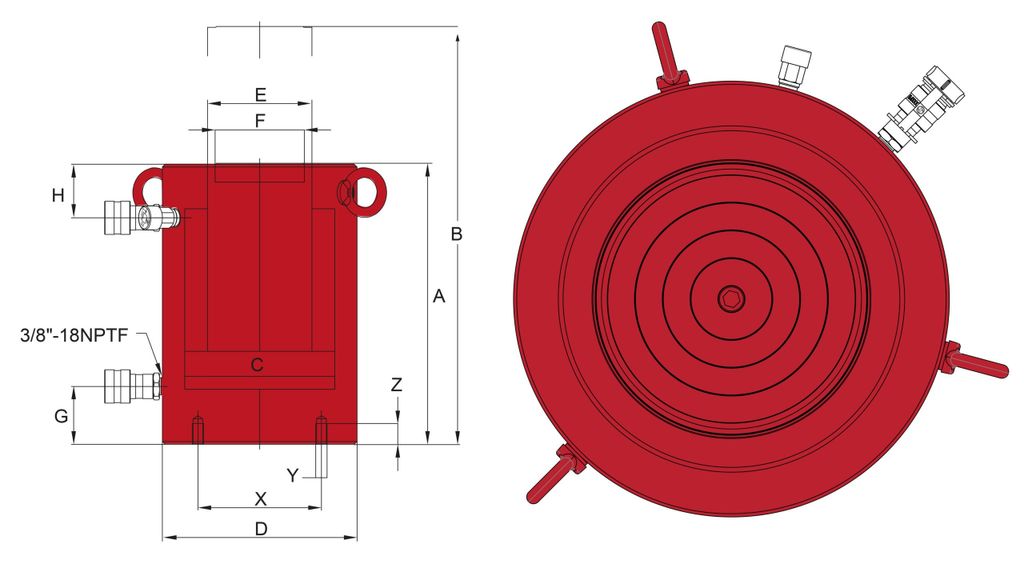

Tekniska data
Artikelnummer 10HDG50002
Typ Dubbelverkande högtonnagecylinder
Kapacitet 500 ton / 5016 kN
Slaglängd 50 mm
Max arbetstryck 700 bar
Max cylinderkapacitet tryck/drag 566,3 ton / 192,0 ton
Effektiv cylinderarea tryck/drag 730,7 cm² / 247,7 cm²
Oljevolym tryck/drag 3653 cm³ / 1238 cm³
Bygghöjd 419 mm
Max höjd 469 mm
Cylinderns innerdiameter 305 mm
Cylinderns ytterdiameter 400 mm
Kolvstångens diameter 248 mm
Sadelns ytterdiameter 228 mm
Avstånd cylinderbotten till oljeinlopp 114 mm
Avstånd cylindertoppen till oljeutlopp 135 mm
Bottenmonteringshål gänga M24, djup 38 mm
Håldelning 250 mm
Vikt 401 kg
Tillverkas efter beställning

Levereras med
BVA 10HDG50002 dubbelverkande högtonnagecylinder 500 ton
Lyftöglor
