BVA dubbelverkande högtonnagecylinder 400 ton slaglängd 50 mm 10HDG40002

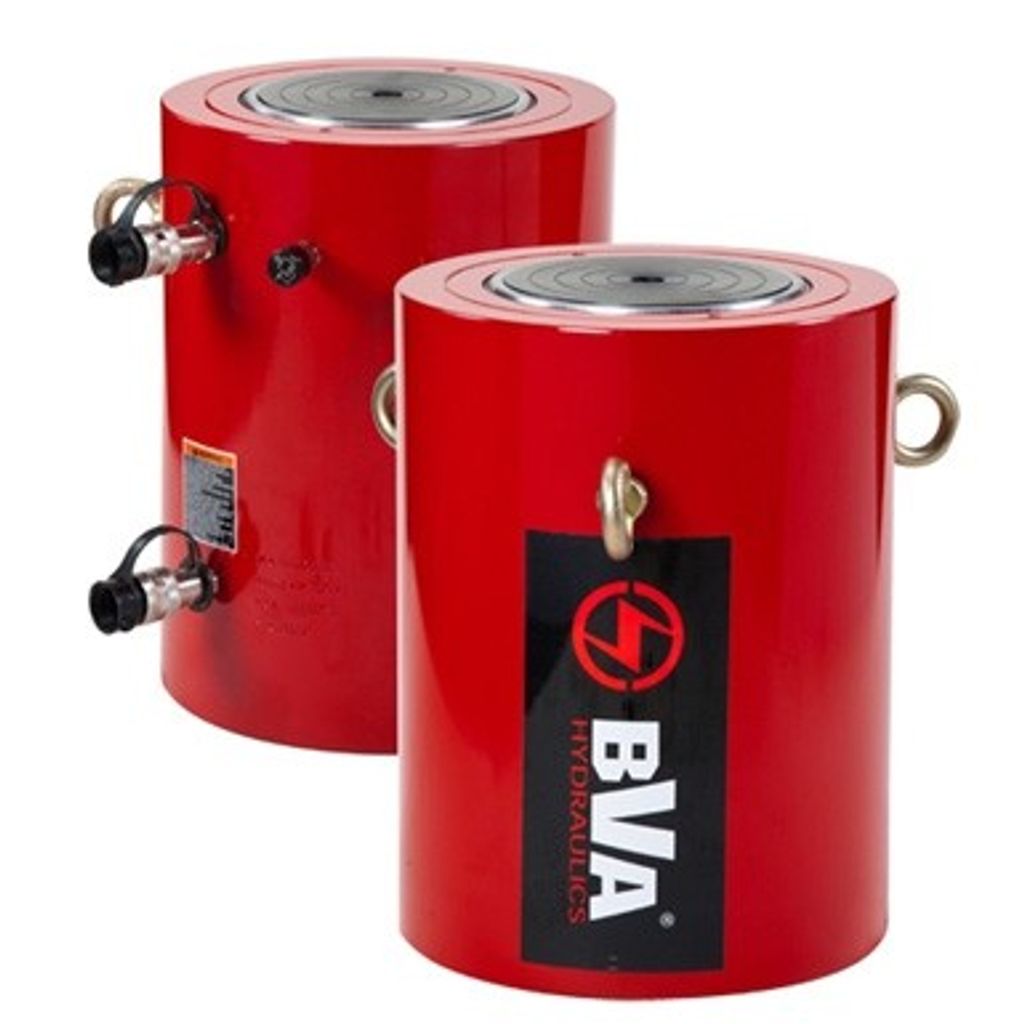

BVA 10HDG40002 är en dubbelverkande högtonnagecylinder från BVA Hydraulics för de riktigt tunga lyften. Kapaciteten är 400 ton (3844 kN) och slaglängden 50 mm, med en max cylinderkapacitet på 433,9 ton i tryck och 152,6 ton i drag vid 700 bar. Den låga bygghöjden på 374 mm gör cylindern lämplig där utrymmet är begränsat, och maxhöjden är 424 mm. Cylindern tillverkas efter beställning.

Cylindern är tillverkad i högkvalitativt stål och är krompläterad för att stå emot korrosion. Skrapringar skyddar mot nedsmutsning och förlänger livslängden. Eftersom den är dubbelverkande drivs kolven hydrauliskt både ut och in, vilket ger full kontroll över rörelsen även med mycket tunga laster.

Anslutningen sker via snabbkopplingar med högt flöde och dammskydd, och lyftöglor ingår för säker hantering av cylindern som väger 269,9 kg. I botten finns monteringshål M16 med håldelning 205 mm. Oljevolymen är 2800 cm³ i tryck och 967 cm³ i drag, vilket är viktigt att ta hänsyn till vid val av hydraulpump.

Fördelar
Dubbelverkande med hydraulisk rörelse i båda riktningarna
Kapacitet 400 ton och slaglängd 50 mm vid 700 bar
Lågbyggd med bygghöjd 374 mm för trånga utrymmen
Krompläterad cylinder som skyddar mot korrosion
Skrapringar skyddar mot nedsmutsning
Snabbkoppling med högt flöde och dammskydd
Lyftöglor ingår för säker hantering

Användningsområden
Passar för tunga lyft, pressning och positionering inom brobyggnad, anläggning, varvsindustri och tungt industriellt underhåll, där stor kraft behövs på liten höjd tillsammans med en hydraulpump för 700 bar.

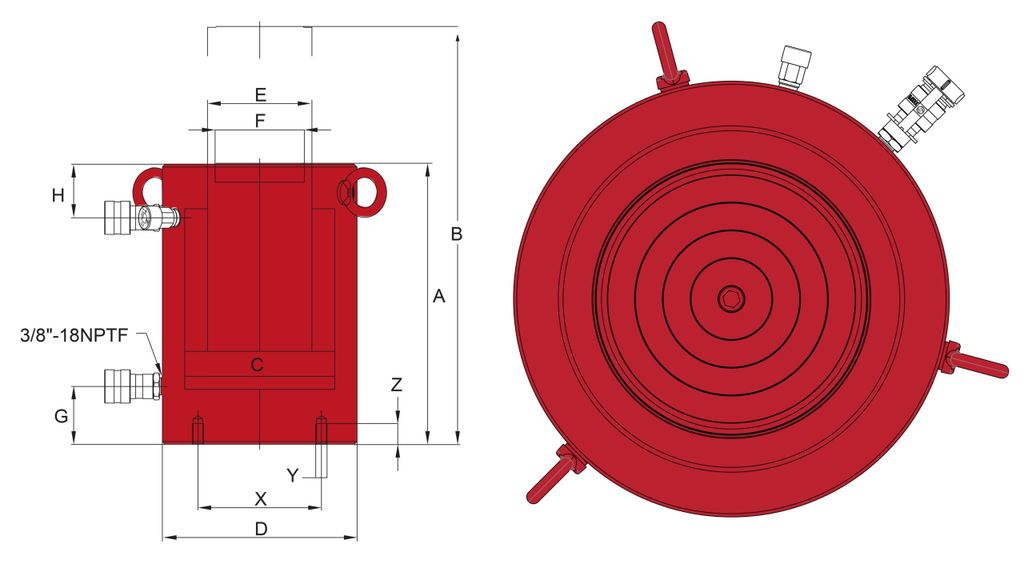

Tekniska data
Artikelnummer 10HDG40002
Typ Dubbelverkande högtonnagecylinder
Kapacitet 400 ton / 3844 kN
Slaglängd 50 mm
Max arbetstryck 700 bar
Max cylinderkapacitet tryck/drag 433,9 ton / 152,6 ton
Effektiv cylinderarea tryck/drag 559,9 cm² / 196,9 cm²
Oljevolym tryck/drag 2800 cm³ / 967 cm³
Bygghöjd 374 mm
Max höjd 424 mm
Cylinderns inner Ø 267 mm
Cylinderns ytter Ø 350 mm
Kolvstångens Ø 216 mm
Sadelns ytter Ø 196 mm
Avstånd cylinderbotten till oljeinlopp 114 mm
Avstånd cylindertoppen till oljeutlopp 105 mm
Bottenmonteringshål M16, djup 36 mm
Håldelning 205 mm
Vikt 269,9 kg

Levereras med
BVA 10HDG40002 dubbelverkande högtonnagecylinder
Lyftöglor
