BVA högtonnagecylinder dubbelv. 400 ton slag 305 mm

Nyhet

BVA dubbelverkande högtonnagecylinder 400 ton slaglängd 305 mm 10HDG40012

Name: BVA dubbelverkande högtonnagecylinder 400 ton slaglängd 305 mm 10HDG40012
Brand: BVA
SKU: GK-10HDG40012
Price: 271878.69 SEK
Availability: OutOfStock

271 878,69 kr

BVA 10HDG40012 är en dubbelverkande högtonnagecylinder på 400 ton med 305 mm slaglängd för max 700 bar. Den lågbyggda konstruktionen passar där utrymmet är begränsat. Krompläterad cylinder, skrapringar, snabbkoppling med dammskydd och medföljande lyftöglor.
Läs mer

GK-10HDG40012 BVA

Kvalitetsverktyg
Fraktfritt över 999 SEK*
En järnhandel för alla
Butik i Göteborg

Tillbehör

BVA hydraulpump elektrisk 3 hk 56 L, 4-VÄGS, 3-POS. manuell

BVA BVA hydraulpump elektrisk 3 hk 56 l 4-vägs manuell ventil 10PE60M4N15D BVA 10PE60M4N15D är en elektrisk tvåstegs hydraulpump på 3 hk för 230 V med 56 liters oljetank och max arbetstryck 700 bar. Manuell 4-vägsventil för dubbelverkande cylindrar. Tystgående, kan starta med full last och levereras utan hydraulolja.

124 599,98 kr

Bevaka

Nyhet

BVA BVA hydraulslang 2 m 700 bar 3/8" 10CS38382 BVA 10CS38382 är en hydraulslang på 2 m med innerdiameter 9,5 mm (3/8") och slanganslutningar 3/8"-18NPTF. Slangen har arbetstryck 700 bar, sprängtryck 2800 bar och gummiböjningsbegränsare, och den överstiger specifikationerna i DIN 20022-1 och SAE 100R9.

2 436,25 kr

Bevaka

Nyhet

BVA BVA högflödeskoppling hane+hona set 3/8" med dammskydd BVA högflödeskoppling CH38 är ett komplett set med hane och hona med hög flödeskapacitet för arbetstryck 700 bar. Kopplingen har gänga 3/8"-18NPTF och klarar ett flöde på upp till 35 l/min, vilket ger snabb och effektiv oljeöverföring mellan pump, slang och cylinder.

1 073,99 kr

Bevaka

Nyhet

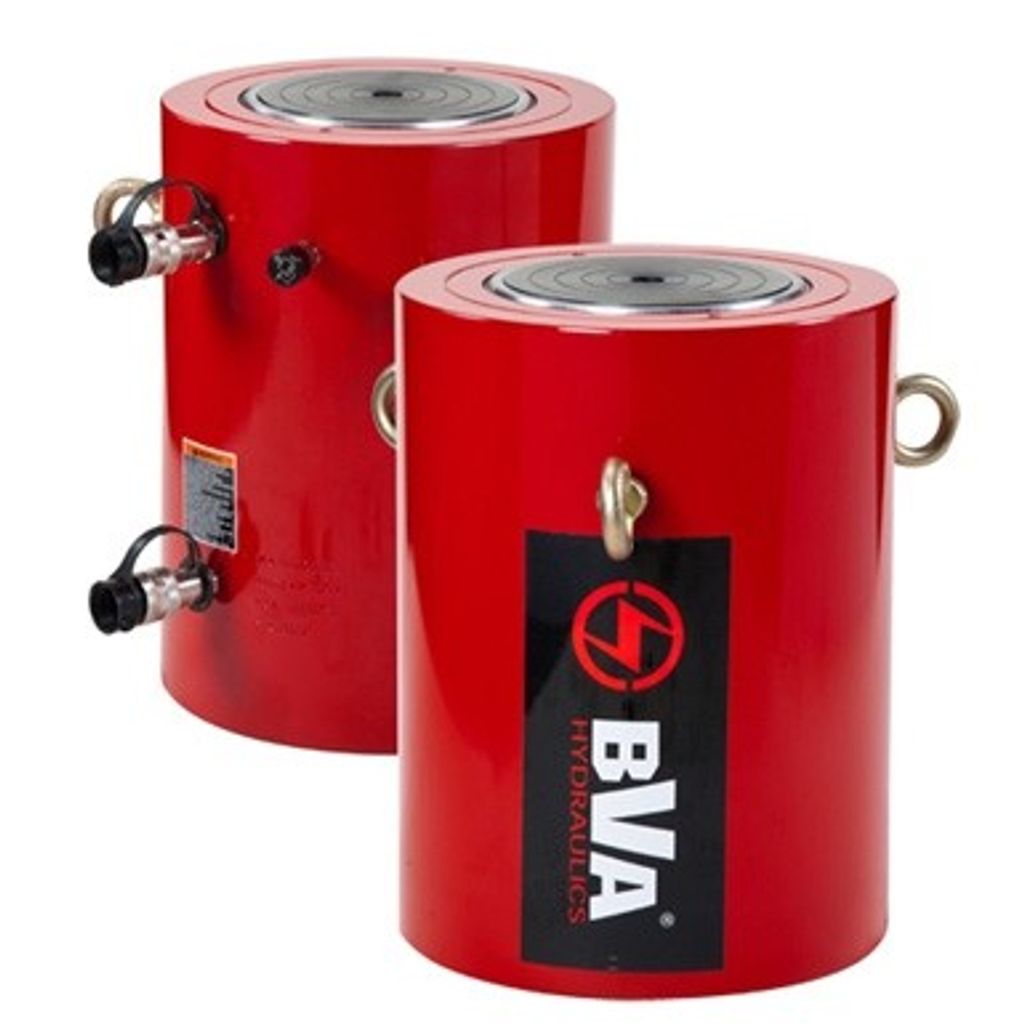

BVA 10HDG40012 är en dubbelverkande högtonnagecylinder från BVA Hydraulics för de riktigt tunga lyften. Kapaciteten är 400 ton (3844 kN) och slaglängden 305 mm, med en max cylinderkapacitet på 433,9 ton i tryck och 152,6 ton i drag vid 700 bar. Den låga bygghöjden på 625 mm gör cylindern lämplig där utrymmet är begränsat, och maxhöjden är 925 mm. Cylindern tillverkas efter beställning.

Cylindern är tillverkad i högkvalitativt stål och är krompläterad för att stå emot korrosion. Skrapringar skyddar mot nedsmutsning och förlänger livslängden. Eftersom den är dubbelverkande drivs kolven hydrauliskt både ut och in, vilket ger full kontroll över rörelsen även med mycket tunga laster.

Anslutningen sker via snabbkopplingar med högt flöde och dammskydd, och lyftöglor ingår för säker hantering av cylindern som väger 420,9 kg. I botten finns monteringshål M16 med håldelning 205 mm. Oljevolymen är 17077 cm³ i tryck och 6004 cm³ i drag, vilket är viktigt att ta hänsyn till vid val av hydraulpump.

Fördelar
Dubbelverkande med hydraulisk rörelse i båda riktningarna
Kapacitet 400 ton och slaglängd 305 mm vid 700 bar
Lågbyggd med bygghöjd 625 mm för trånga utrymmen
Krompläterad cylinder som skyddar mot korrosion
Skrapringar skyddar mot nedsmutsning
Snabbkoppling med högt flöde och dammskydd
Lyftöglor ingår för säker hantering

Användningsområden
Passar för tunga lyft, pressning och positionering inom brobyggnad, anläggning, varvsindustri och tungt industriellt underhåll, där stor kraft behövs på liten höjd tillsammans med en hydraulpump för 700 bar.

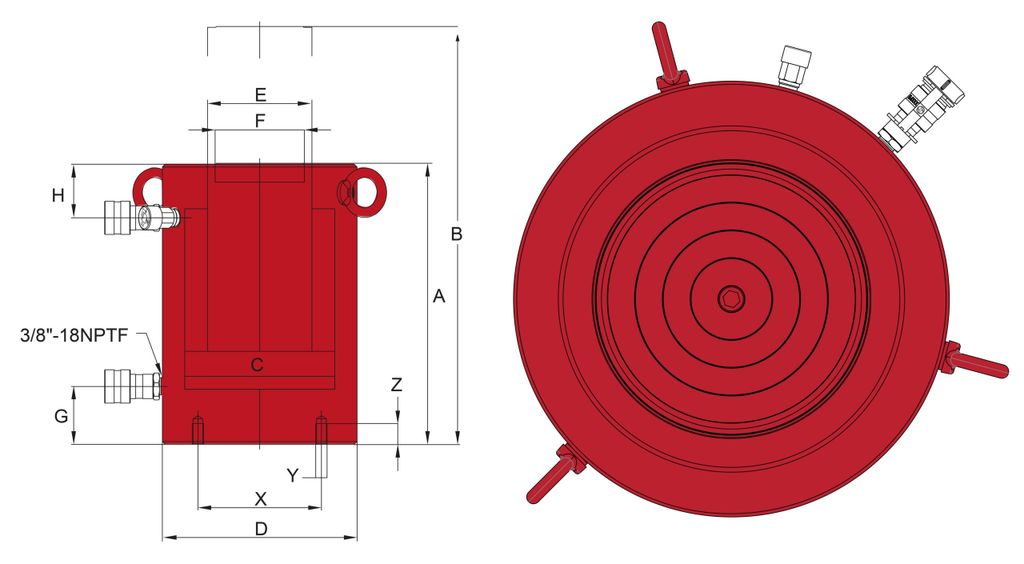

Tekniska data
Artikelnummer 10HDG40012
Typ Dubbelverkande högtonnagecylinder
Kapacitet 400 ton / 3844 kN
Slaglängd 305 mm
Max arbetstryck 700 bar
Max cylinderkapacitet tryck/drag 433,9 ton / 152,6 ton
Effektiv cylinderarea tryck/drag 559,9 cm² / 196,9 cm²
Oljevolym tryck/drag 17077 cm³ / 6004 cm³
Bygghöjd 625 mm
Max höjd 925 mm
Cylinderns inner Ø 267 mm
Cylinderns ytter Ø 350 mm
Kolvstångens Ø 216 mm
Sadelns ytter Ø 196 mm
Avstånd cylinderbotten till oljeinlopp 114 mm
Avstånd cylindertoppen till oljeutlopp 105 mm
Bottenmonteringshål M16, djup 36 mm
Håldelning 205 mm
Vikt 420,9 kg

Levereras med
BVA 10HDG40012 dubbelverkande högtonnagecylinder
Lyftöglor
