BVA högtonnagecylinder dubbelv. 300 ton slag 300 mm

Nyhet

BVA dubbelverkande högtonnagecylinder 300 ton slaglängd 300 mm 10HDG30012

Name: BVA dubbelverkande högtonnagecylinder 300 ton slaglängd 300 mm 10HDG30012
Brand: BVA
SKU: GK-10HDG30012
Price: 195044.31 SEK
Availability: OutOfStock

195 044,31 kr

BVA 10HDG30012 är en dubbelverkande högtonnagecylinder på 300 ton med 300 mm slaglängd för max 700 bar. Den lågbyggda konstruktionen passar där utrymmet är begränsat. Krompläterad cylinder, skrapringar, snabbkoppling med dammskydd och medföljande lyftöglor.
Läs mer

GK-10HDG30012 BVA

Kvalitetsverktyg
Fraktfritt över 999 SEK*
En järnhandel för alla
Butik i Göteborg

Tillbehör

BVA hydraulpump elektrisk 3 hk 19,4 L, 4-VÄGS, 3-POS. manuell

BVA BVA hydraulpump elektrisk 3 hk 19,4 l 4-vägs manuell ventil 10PE60M4N05D BVA 10PE60M4N05D är en elektrisk tvåstegs hydraulpump på 3 hk för 230 V med 19,4 liters oljetank och max arbetstryck 700 bar. Manuell 4-vägsventil för dubbelverkande cylindrar. Tystgående, kan starta med full last och levereras utan hydraulolja.

92 380,26 kr

Bevaka

Nyhet

BVA BVA hydraulslang 2 m 700 bar 3/8" 10CS38382 BVA 10CS38382 är en hydraulslang på 2 m med innerdiameter 9,5 mm (3/8") och slanganslutningar 3/8"-18NPTF. Slangen har arbetstryck 700 bar, sprängtryck 2800 bar och gummiböjningsbegränsare, och den överstiger specifikationerna i DIN 20022-1 och SAE 100R9.

2 436,25 kr

Bevaka

Nyhet

BVA BVA högflödeskoppling hane+hona set 3/8" med dammskydd BVA högflödeskoppling CH38 är ett komplett set med hane och hona med hög flödeskapacitet för arbetstryck 700 bar. Kopplingen har gänga 3/8"-18NPTF och klarar ett flöde på upp till 35 l/min, vilket ger snabb och effektiv oljeöverföring mellan pump, slang och cylinder.

1 073,99 kr

Bevaka

Nyhet

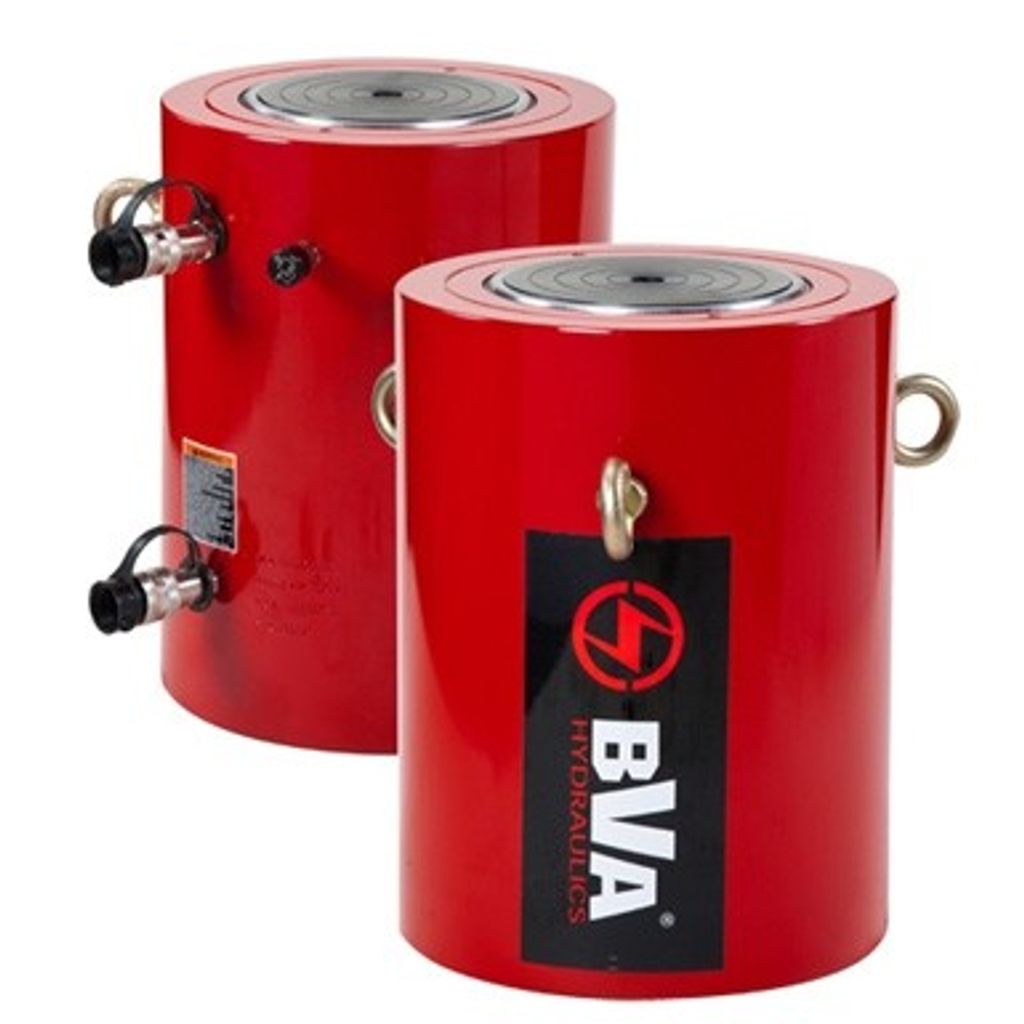

BVA 10HDG30012 är en dubbelverkande högtonnagecylinder från BVA Hydraulics för de riktigt tunga lyften. Kapaciteten är 300 ton (3132 kN) och slaglängden 300 mm, med en max cylinderkapacitet på 353,6 ton i tryck och 117,0 ton i drag vid 700 bar. Den låga bygghöjden på 562 mm gör cylindern lämplig där utrymmet är begränsat, och maxhöjden är 862 mm. Cylindern tillverkas efter beställning.

Cylindern är tillverkad i högkvalitativt stål och är krompläterad för att stå emot korrosion. Skrapringar skyddar mot nedsmutsning och förlänger livslängden. Eftersom den är dubbelverkande drivs kolven hydrauliskt både ut och in, vilket ger full kontroll över rörelsen även med mycket tunga laster.

Anslutningen sker via snabbkopplingar med högt flöde och dammskydd, och lyftöglor ingår för säker hantering av cylindern som väger 303 kg. I botten finns monteringshål M16 med håldelning 180 mm. Oljevolymen är 13685 cm³ i tryck och 4541 cm³ i drag, vilket är viktigt att ta hänsyn till vid val av hydraulpump.

Fördelar
Dubbelverkande med hydraulisk rörelse i båda riktningarna
Kapacitet 300 ton och slaglängd 300 mm vid 700 bar
Lågbyggd med bygghöjd 562 mm för trånga utrymmen
Krompläterad cylinder som skyddar mot korrosion
Skrapringar skyddar mot nedsmutsning
Snabbkoppling med högt flöde och dammskydd
Lyftöglor ingår för säker hantering

Användningsområden
Passar för tunga lyft, pressning och positionering inom brobyggnad, anläggning, varvsindustri och tungt industriellt underhåll, där stor kraft behövs på liten höjd tillsammans med en hydraulpump för 700 bar.

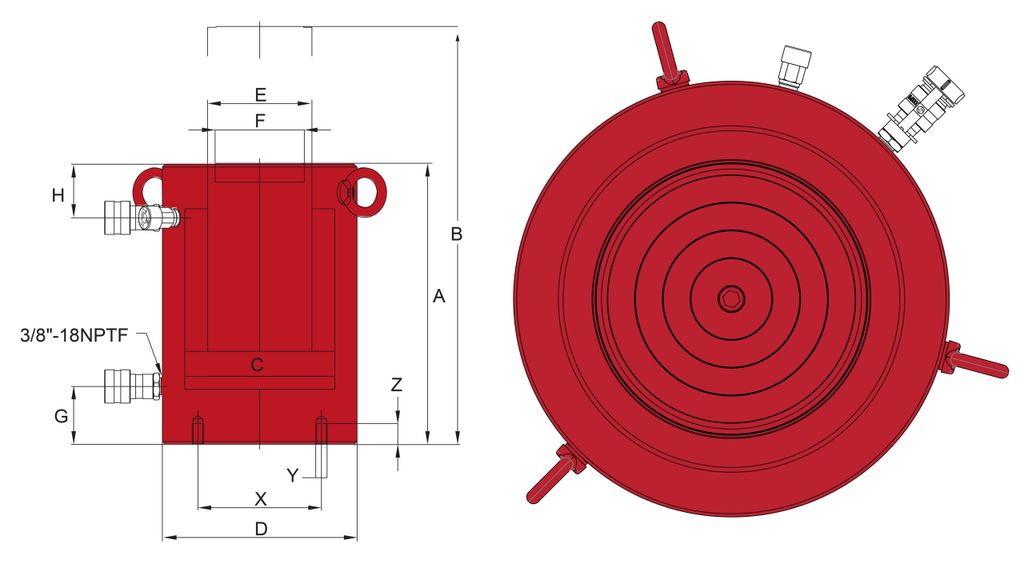

Tekniska data
Artikelnummer 10HDG30012
Typ Dubbelverkande högtonnagecylinder
Kapacitet 300 ton / 3132 kN
Slaglängd 300 mm
Max arbetstryck 700 bar
Max cylinderkapacitet tryck/drag 353,6 ton / 117,0 ton
Effektiv cylinderarea tryck/drag 456,2 cm² / 151,4 cm²
Oljevolym tryck/drag 13685 cm³ / 4541 cm³
Bygghöjd 562 mm
Max höjd 862 mm
Cylinderns inner Ø 241 mm
Cylinderns ytter Ø 310 mm
Kolvstångens Ø 197 mm
Sadelns ytter Ø 177 mm
Avstånd cylinderbotten till oljeinlopp 101 mm
Avstånd cylindertoppen till oljeutlopp 75 mm
Bottenmonteringshål M16, djup 36 mm
Håldelning 180 mm
Vikt 303 kg

Levereras med
BVA 10HDG30012 dubbelverkande högtonnagecylinder
Lyftöglor
