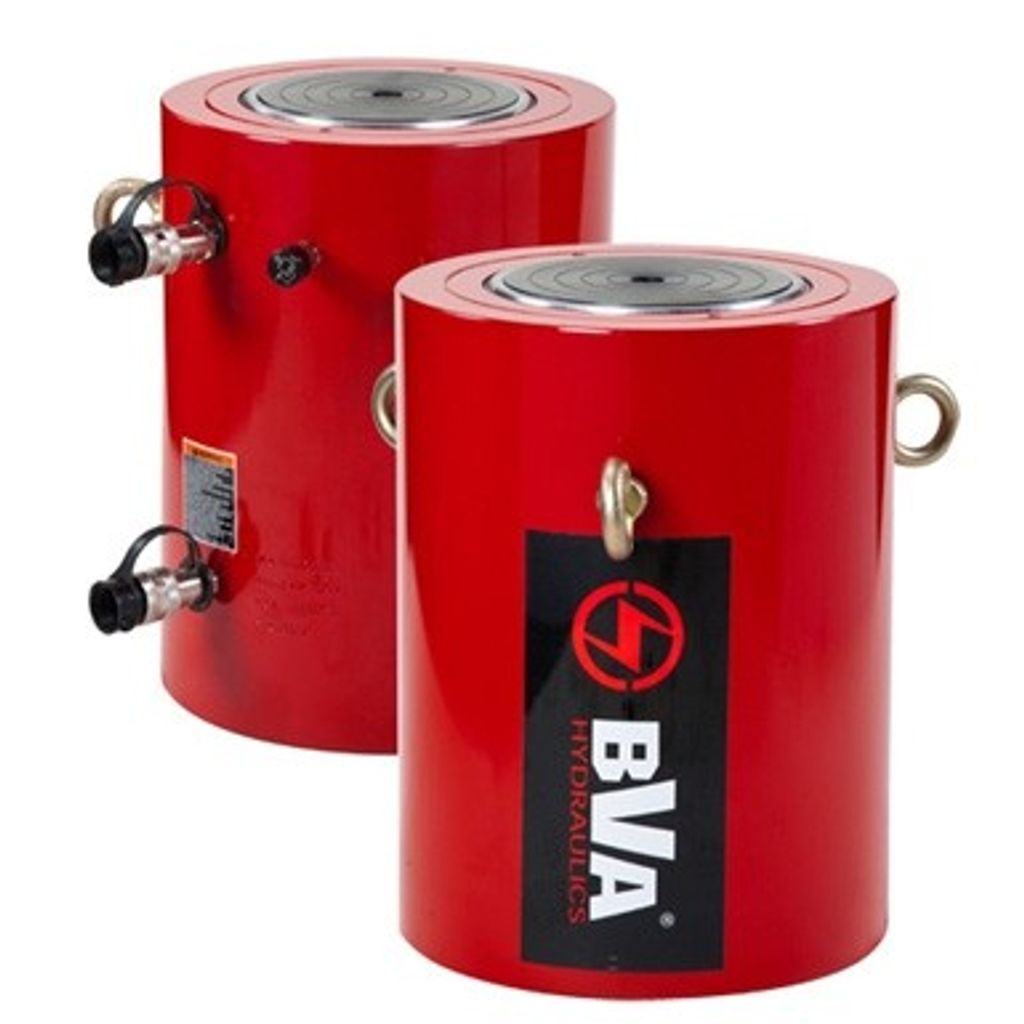

BVA dubbelverkande högtonnagecylinder 300 ton slaglängd 150 mm 10HDG30006

BVA 10HDG30006 är en dubbelverkande högtonnagecylinder från BVA Hydraulics för de riktigt tunga lyften. Kapaciteten är 300 ton (3132 kN) och slaglängden 150 mm, med en max cylinderkapacitet på 353,6 ton i tryck och 117,0 ton i drag vid 700 bar. Den låga bygghöjden på 412 mm gör cylindern lämplig där utrymmet är begränsat, och maxhöjden är 562 mm. Cylindern tillverkas efter beställning.

Cylindern är tillverkad i högkvalitativt stål och är krompläterad för att stå emot korrosion. Skrapringar skyddar mot nedsmutsning och förlänger livslängden. Eftersom den är dubbelverkande drivs kolven hydrauliskt både ut och in, vilket ger full kontroll över rörelsen även med mycket tunga laster.

Anslutningen sker via snabbkopplingar med högt flöde och dammskydd, och lyftöglor ingår för säker hantering av cylindern som väger 231,8 kg. I botten finns monteringshål M16 med håldelning 180 mm. Oljevolymen är 6843 cm³ i tryck och 2270 cm³ i drag, vilket är viktigt att ta hänsyn till vid val av hydraulpump.

Fördelar
Dubbelverkande med hydraulisk rörelse i båda riktningarna
Kapacitet 300 ton och slaglängd 150 mm vid 700 bar
Lågbyggd med bygghöjd 412 mm för trånga utrymmen
Krompläterad cylinder som skyddar mot korrosion
Skrapringar skyddar mot nedsmutsning
Snabbkoppling med högt flöde och dammskydd
Lyftöglor ingår för säker hantering

Användningsområden
Passar för tunga lyft, pressning och positionering inom brobyggnad, anläggning, varvsindustri och tungt industriellt underhåll, där stor kraft behövs på liten höjd tillsammans med en hydraulpump för 700 bar.

Tekniska data
Artikelnummer 10HDG30006
Typ Dubbelverkande högtonnagecylinder
Kapacitet 300 ton / 3132 kN
Slaglängd 150 mm
Max arbetstryck 700 bar
Max cylinderkapacitet tryck/drag 353,6 ton / 117,0 ton
Effektiv cylinderarea tryck/drag 456,2 cm² / 151,4 cm²
Oljevolym tryck/drag 6843 cm³ / 2270 cm³

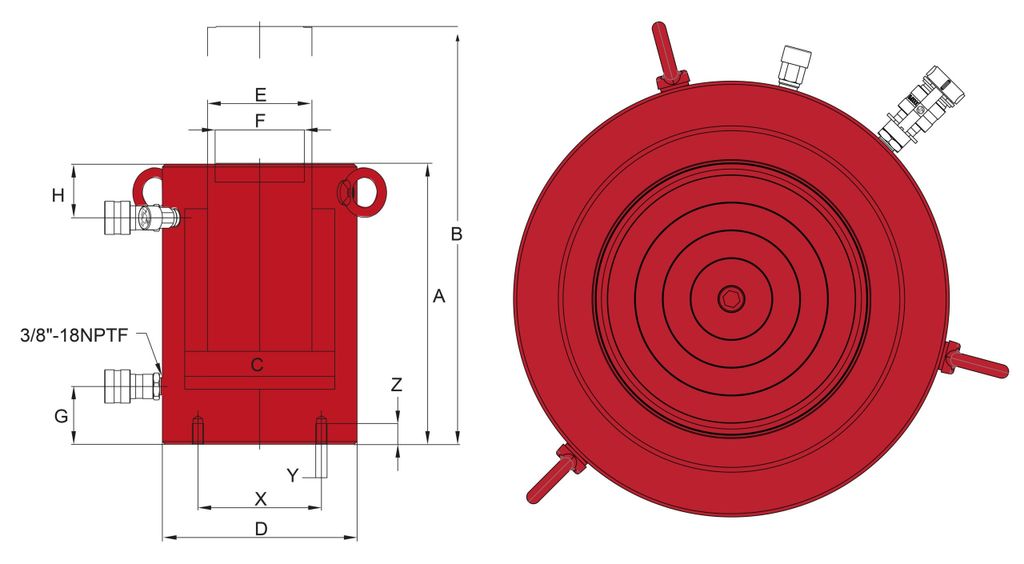

Bygghöjd 412 mm
Max höjd 562 mm
Cylinderns inner Ø 241 mm
Cylinderns ytter Ø 310 mm
Kolvstångens Ø 197 mm
Sadelns ytter Ø 177 mm
Avstånd cylinderbotten till oljeinlopp 101 mm
Avstånd cylindertoppen till oljeutlopp 75 mm
Bottenmonteringshål M16, djup 36 mm
Håldelning 180 mm
Vikt 231,8 kg

Levereras med
BVA 10HDG30006 dubbelverkande högtonnagecylinder
Lyftöglor
