BVA högtonnagecylinder dubbelv. 200 ton slag 200 mm

Nyhet

BVA dubbelverkande högtonnagecylinder 200 ton slaglängd 200 mm 10HDG20008

Name: BVA dubbelverkande högtonnagecylinder 200 ton slaglängd 200 mm 10HDG20008
Brand: BVA
SKU: GK-10HDG20008
Price: 87770.88 SEK
Availability: OutOfStock

87 770,88 kr

BVA 10HDG20008 är en dubbelverkande högtonnagecylinder på 200 ton med 200 mm slaglängd för max 700 bar. Den lågbyggda konstruktionen passar där utrymmet är begränsat. Krompläterad cylinder, skrapringar, snabbkoppling med dammskydd och medföljande lyftöglor.
Läs mer

GK-10HDG20008 BVA

Kvalitetsverktyg
Fraktfritt över 999 SEK*
En järnhandel för alla
Butik i Göteborg

Tillbehör

BVA hydraulpump elektrisk 1 hk 7,6 L, 4-VÄGS, 3-POS. manuell

BVA BVA elektrisk hydraulpump 1 hk 7,6 l 4-vägs manuell ventil 10PE40M4N02D BVA elektrisk hydraulpump 10PE40M4N02D för 230 V med 1 hk motor, 7,6 liters oljetank och 4-vägs manuell ventil. Tvåstegspumpen ger max 700 bar arbetstryck, kan starta med full last och går tyst på 80 dBA. Passar dubbelverkande cylindrar i verkstad, industri och på byggarbetsplatsen.

52 465 kr

Bevaka

Nyhet

BVA BVA hydraulslang 2 m 700 bar 3/8" 10CS38382 BVA 10CS38382 är en hydraulslang på 2 m med innerdiameter 9,5 mm (3/8") och slanganslutningar 3/8"-18NPTF. Slangen har arbetstryck 700 bar, sprängtryck 2800 bar och gummiböjningsbegränsare, och den överstiger specifikationerna i DIN 20022-1 och SAE 100R9.

2 436,25 kr

Bevaka

Nyhet

BVA BVA högflödeskoppling hane+hona set 3/8" med dammskydd BVA högflödeskoppling CH38 är ett komplett set med hane och hona med hög flödeskapacitet för arbetstryck 700 bar. Kopplingen har gänga 3/8"-18NPTF och klarar ett flöde på upp till 35 l/min, vilket ger snabb och effektiv oljeöverföring mellan pump, slang och cylinder.

1 073,99 kr

Bevaka

Nyhet

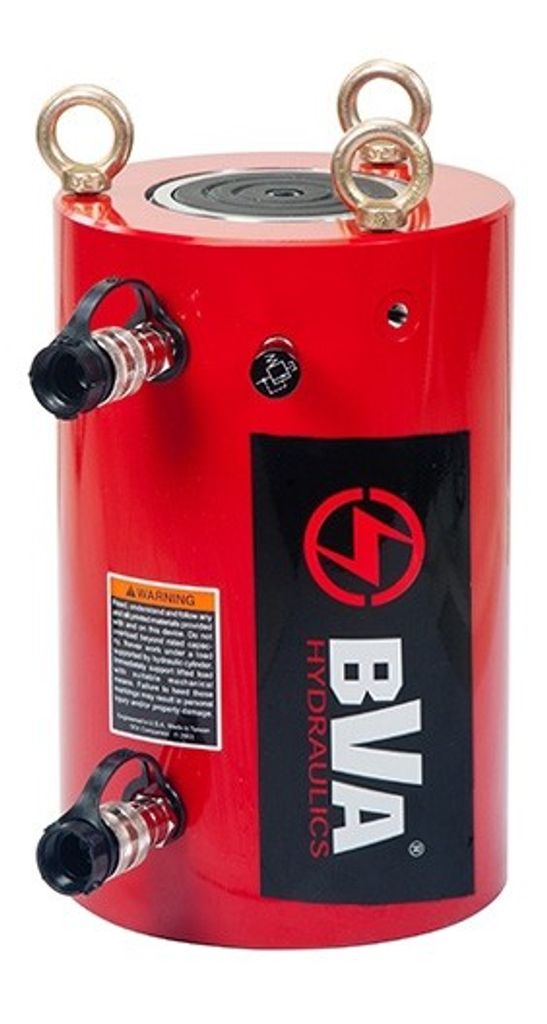

BVA 10HDG20008 är en dubbelverkande högtonnagecylinder från BVA Hydraulics för de riktigt tunga lyften. Kapaciteten är 200 ton (1851 kN) och slaglängden 200 mm, med en max cylinderkapacitet på 205,0 ton i tryck och 94,0 ton i drag vid 700 bar. Den låga bygghöjden på 366 mm gör cylindern lämplig där utrymmet är begränsat, och maxhöjden är 566 mm.

Cylindern är tillverkad i högkvalitativt stål och är krompläterad för att stå emot korrosion. Skrapringar skyddar mot nedsmutsning och förlänger livslängden. Eftersom den är dubbelverkande drivs kolven hydrauliskt både ut och in, vilket ger full kontroll över rörelsen även med mycket tunga laster.

Anslutningen sker via snabbkopplingar med högt flöde och dammskydd, och lyftöglor ingår för säker hantering av cylindern som väger 109,8 kg. I botten finns monteringshål M12 med håldelning 165 mm. Oljevolymen är 5289 cm³ i tryck och 2426 cm³ i drag, vilket är viktigt att ta hänsyn till vid val av hydraulpump.

Fördelar
Dubbelverkande med hydraulisk rörelse i båda riktningarna
Kapacitet 200 ton och slaglängd 200 mm vid 700 bar
Lågbyggd med bygghöjd 366 mm för trånga utrymmen
Krompläterad cylinder som skyddar mot korrosion
Skrapringar skyddar mot nedsmutsning
Snabbkoppling med högt flöde och dammskydd
Lyftöglor ingår för säker hantering

Användningsområden
Passar för tunga lyft, pressning och positionering inom brobyggnad, anläggning, varvsindustri och tungt industriellt underhåll, där stor kraft behövs på liten höjd tillsammans med en hydraulpump för 700 bar.

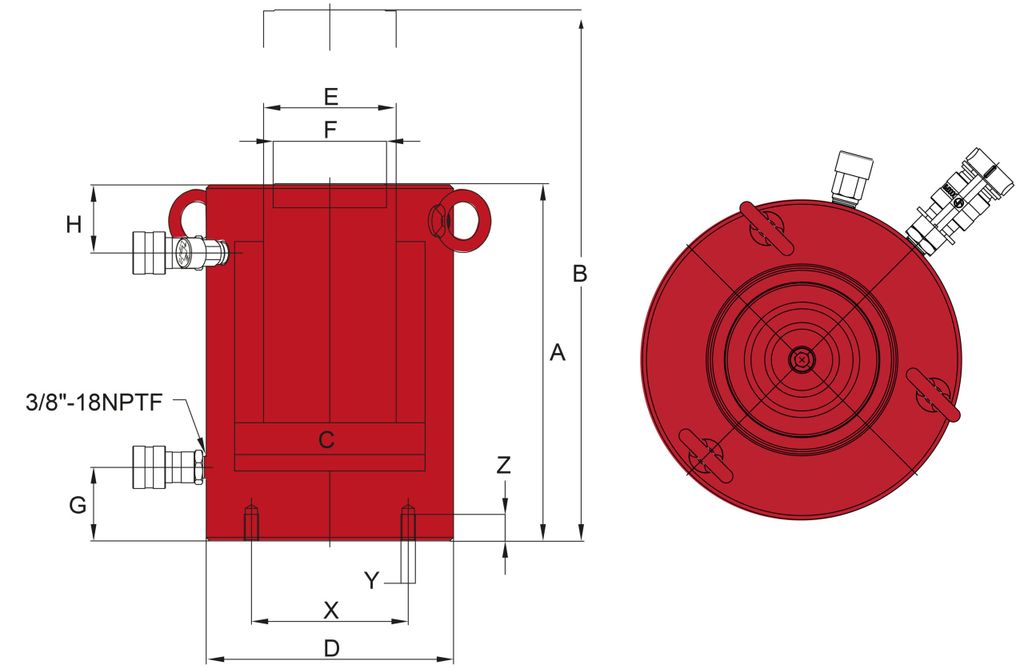

Tekniska data
Artikelnummer 10HDG20008
Typ Dubbelverkande högtonnagecylinder
Kapacitet 200 ton / 1851 kN
Slaglängd 200 mm
Max arbetstryck 700 bar
Max cylinderkapacitet tryck/drag 205,0 ton / 94,0 ton
Effektiv cylinderarea tryck/drag 264,5 cm² / 121,3 cm²
Oljevolym tryck/drag 5289 cm³ / 2426 cm³
Bygghöjd 366 mm
Max höjd 566 mm
Cylinderns inner Ø 183 mm
Cylinderns ytter Ø 235 mm
Kolvstångens Ø 135 mm
Sadelns ytter Ø 113 mm
Avstånd cylinderbotten till oljeinlopp 67 mm
Avstånd cylindertoppen till oljeutlopp 56 mm
Bottenmonteringshål M12, djup 20 mm
Håldelning 165 mm
Vikt 109,8 kg

Levereras med
BVA 10HDG20008 dubbelverkande högtonnagecylinder
Lyftöglor
