BVA dubbelverkande högtonnagecylinder 150 ton slaglängd 100 mm 10HDG15004

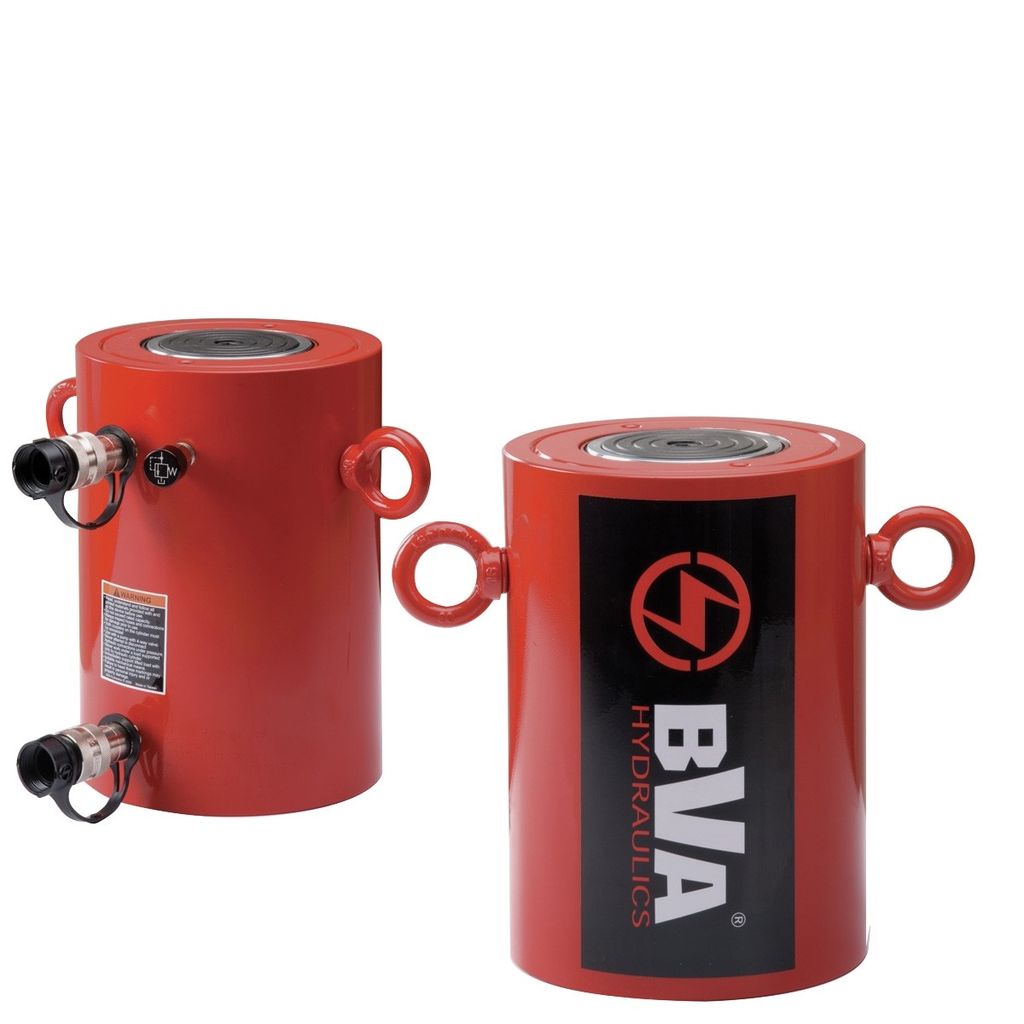

BVA 10HDG15004 är en dubbelverkande högtonnagecylinder från BVA Hydraulics för de riktigt tunga lyften. Kapaciteten är 150 ton (1374 kN) och slaglängden 100 mm, med en max cylinderkapacitet på 152,2 ton i tryck och 78,5 ton i drag vid 700 bar. Den låga bygghöjden på 246 mm gör cylindern lämplig där utrymmet är begränsat, och maxhöjden är 346 mm.

Cylindern är tillverkad i högkvalitativt stål och är krompläterad för att stå emot korrosion. Skrapringar skyddar mot nedsmutsning och förlänger livslängden. Eftersom den är dubbelverkande drivs kolven hydrauliskt både ut och in, vilket ger full kontroll över rörelsen även med mycket tunga laster.

Anslutningen sker via snabbkopplingar med högt flöde och dammskydd, och lyftöglor ingår för säker hantering av cylindern som väger 55,3 kg. I botten finns monteringshål M12 med håldelning 130 mm. Oljevolymen är 1963 cm³ i tryck och 1013 cm³ i drag, vilket är viktigt att ta hänsyn till vid val av hydraulpump.

Fördelar
Dubbelverkande med hydraulisk rörelse i båda riktningarna
Kapacitet 150 ton och slaglängd 100 mm vid 700 bar
Lågbyggd med bygghöjd 246 mm för trånga utrymmen
Krompläterad cylinder som skyddar mot korrosion
Skrapringar skyddar mot nedsmutsning
Snabbkoppling med högt flöde och dammskydd
Lyftöglor ingår för säker hantering

Användningsområden
Passar för tunga lyft, pressning och positionering inom brobyggnad, anläggning, varvsindustri och tungt industriellt underhåll, där stor kraft behövs på liten höjd tillsammans med en hydraulpump för 700 bar.

Tekniska data
Artikelnummer 10HDG15004
Typ Dubbelverkande högtonnagecylinder
Kapacitet 150 ton / 1374 kN
Slaglängd 100 mm
Max arbetstryck 700 bar
Max cylinderkapacitet tryck/drag 152,2 ton / 78,5 ton
Effektiv cylinderarea tryck/drag 196,3 cm² / 101,3 cm²
Oljevolym tryck/drag 1963 cm³ / 1013 cm³

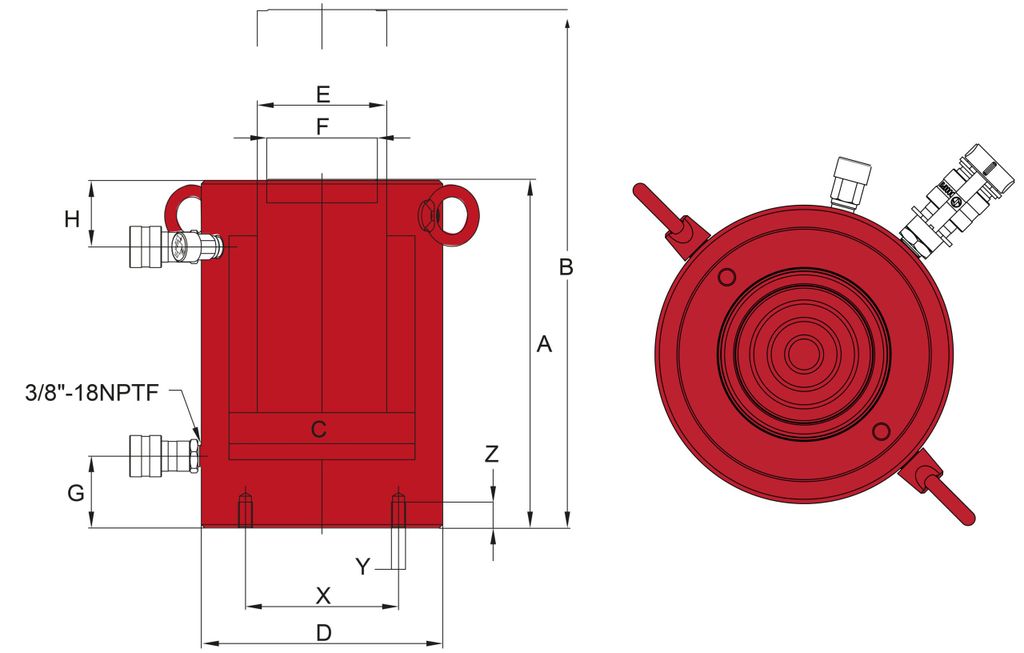

Bygghöjd 246 mm
Max höjd 346 mm
Cylinderns inner Ø 158 mm
Cylinderns ytter Ø 205 mm
Kolvstångens Ø 110 mm
Sadelns ytter Ø 94 mm
Avstånd cylinderbotten till oljeinlopp 61 mm
Avstånd cylindertoppen till oljeutlopp 56 mm
Bottenmonteringshål M12, djup 22 mm
Håldelning 130 mm
Vikt 55,3 kg

Levereras med
BVA 10HDG15004 dubbelverkande högtonnagecylinder
Lyftöglor
