BVA högtonnagecylinder dubbelv. 1000 ton slag 150 mm

Nyhet

BVA dubbelverkande högtonnagecylinder 1000 ton slaglängd 150 mm 10HDG100006

Name: BVA dubbelverkande högtonnagecylinder 1000 ton slaglängd 150 mm 10HDG100006
Brand: BVA
SKU: GK-10HDG100006
Price: 679691.69 SEK
Availability: OutOfStock

679 691,69 kr

BVA 10HDG100006 är en dubbelverkande högtonnagecylinder på 1000 ton med 150 mm slaglängd för max 700 bar. Den lågbyggda konstruktionen passar där utrymmet är begränsat. Krompläterad cylinder, skrapringar, snabbkoppling med dammskydd och medföljande lyftöglor.
Läs mer

GK-10HDG100006 BVA

Kvalitetsverktyg
Fraktfritt över 999 SEK*
En järnhandel för alla
Butik i Göteborg

Tillbehör

BVA hydraulpump elektrisk 3 hk 56 L, 4-VÄGS, 3-POS. manuell

BVA BVA hydraulpump elektrisk 3 hk 56 l 4-vägs manuell ventil 10PE60M4N15D BVA 10PE60M4N15D är en elektrisk tvåstegs hydraulpump på 3 hk för 230 V med 56 liters oljetank och max arbetstryck 700 bar. Manuell 4-vägsventil för dubbelverkande cylindrar. Tystgående, kan starta med full last och levereras utan hydraulolja.

124 599,98 kr

Bevaka

Nyhet

BVA BVA hydraulslang 2 m 700 bar 3/8" 10CS38382 BVA 10CS38382 är en hydraulslang på 2 m med innerdiameter 9,5 mm (3/8") och slanganslutningar 3/8"-18NPTF. Slangen har arbetstryck 700 bar, sprängtryck 2800 bar och gummiböjningsbegränsare, och den överstiger specifikationerna i DIN 20022-1 och SAE 100R9.

2 436,25 kr

Bevaka

Nyhet

BVA BVA högflödeskoppling hane+hona set 3/8" med dammskydd BVA högflödeskoppling CH38 är ett komplett set med hane och hona med hög flödeskapacitet för arbetstryck 700 bar. Kopplingen har gänga 3/8"-18NPTF och klarar ett flöde på upp till 35 l/min, vilket ger snabb och effektiv oljeöverföring mellan pump, slang och cylinder.

1 073,99 kr

Bevaka

Nyhet

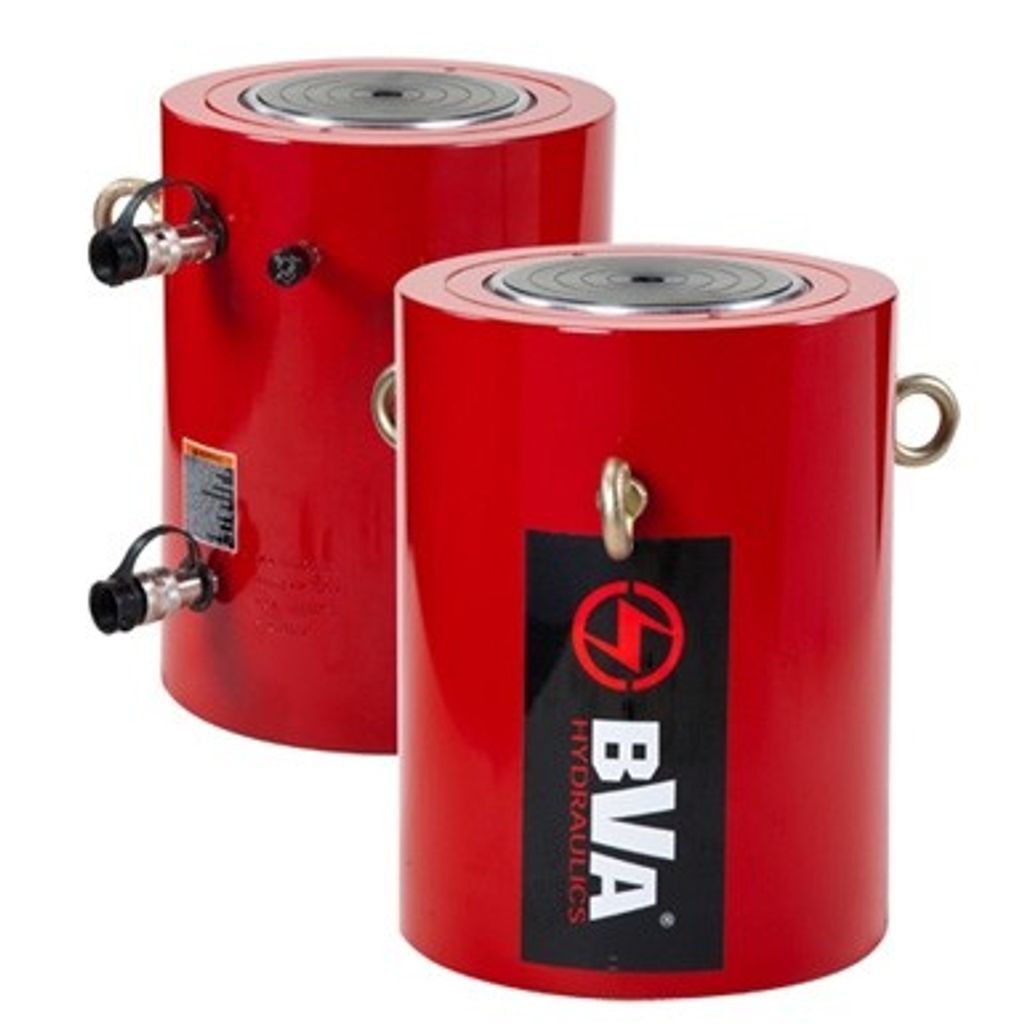

BVA 10HDG100006 är en dubbelverkande högtonnagecylinder från BVA Hydraulics för de riktigt tunga lyften. Kapaciteten är 1000 ton (10056 kN) och slaglängden 150 mm, med en max cylinderkapacitet på 1136 ton i tryck och 420 ton i drag vid 700 bar. Den låga bygghöjden på 664 mm gör cylindern lämplig där utrymmet är begränsat, och maxhöjden är 814 mm. Cylindern tillverkas efter beställning.

Cylindern är tillverkad i högkvalitativt stål och är krompläterad för att stå emot korrosion. Skrapringar skyddar mot nedsmutsning och förlänger livslängden. Eftersom den är dubbelverkande drivs kolven hydrauliskt både ut och in, vilket ger full kontroll över rörelsen även med mycket tunga laster.

Anslutningen sker via snabbkopplingar med högt flöde och dammskydd, och lyftöglor ingår för säker hantering av cylindern som väger 1212,9 kg. I botten finns monteringshål M24 med håldelning 375 mm. Oljevolymen är 21991 cm³ i tryck och 8126 cm³ i drag, vilket är viktigt att ta hänsyn till vid val av hydraulpump.

Fördelar
Dubbelverkande med hydraulisk rörelse i båda riktningarna
Kapacitet 1000 ton och slaglängd 150 mm vid 700 bar
Lågbyggd med bygghöjd 664 mm för trånga utrymmen
Krompläterad cylinder som skyddar mot korrosion
Skrapringar skyddar mot nedsmutsning
Snabbkoppling med högt flöde och dammskydd
Lyftöglor ingår för säker hantering

Användningsområden
Passar för tunga lyft, pressning och positionering inom brobyggnad, anläggning, varvsindustri och tungt industriellt underhåll, där stor kraft behövs på liten höjd tillsammans med en hydraulpump för 700 bar.

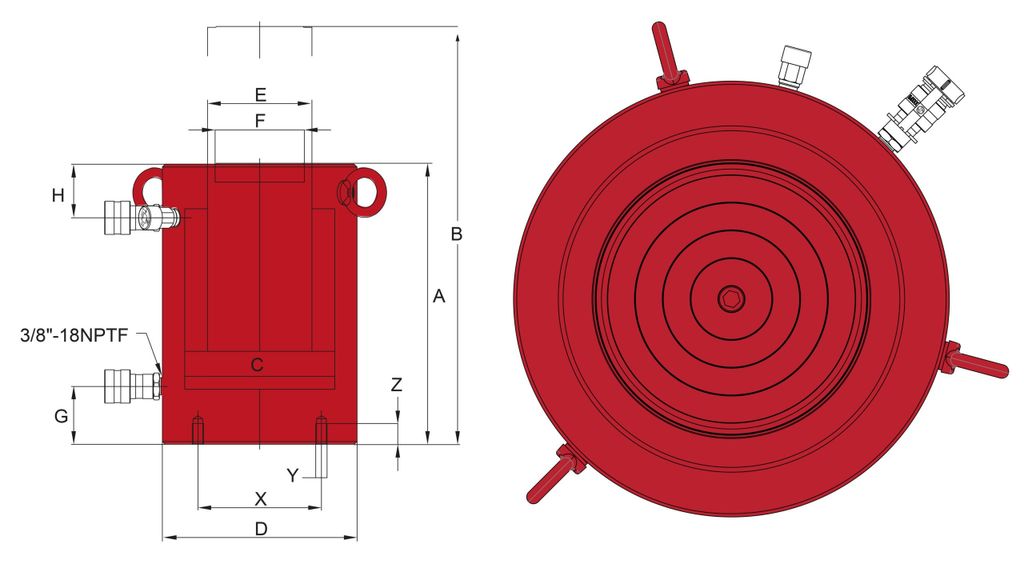

Tekniska data
Artikelnummer 10HDG100006
Typ Dubbelverkande högtonnagecylinder
Kapacitet 1000 ton / 10056 kN
Slaglängd 150 mm
Max arbetstryck 700 bar
Max cylinderkapacitet tryck/drag 1136 ton / 420 ton
Effektiv cylinderarea tryck/drag 1465 cm² / 541,8 cm²
Oljevolym tryck/drag 21991 cm³ / 8126 cm³
Bygghöjd 664 mm
Max höjd 814 mm
Cylinderns inner Ø 432 mm
Cylinderns ytter Ø 560 mm
Kolvstångens Ø 343 mm
Sadelns ytter Ø 323 mm
Avstånd cylinderbotten till oljeinlopp 174 mm
Avstånd cylindertoppen till oljeutlopp 170 mm
Bottenmonteringshål M24, djup 38 mm
Håldelning 375 mm
Vikt 1212,9 kg

Levereras med
BVA 10HDG100006 dubbelverkande högtonnagecylinder
Lyftöglor
