BVA högtonnagecylinder dubbelv. 100 ton slag 300 mm

Nyhet

BVA dubbelverkande högtonnagecylinder 100 ton slaglängd 300 mm 10HDG10012

Name: BVA dubbelverkande högtonnagecylinder 100 ton slaglängd 300 mm 10HDG10012
Brand: BVA
SKU: GK-10HDG10012
Price: 55574.78 SEK
Availability: OutOfStock

55 574,78 kr

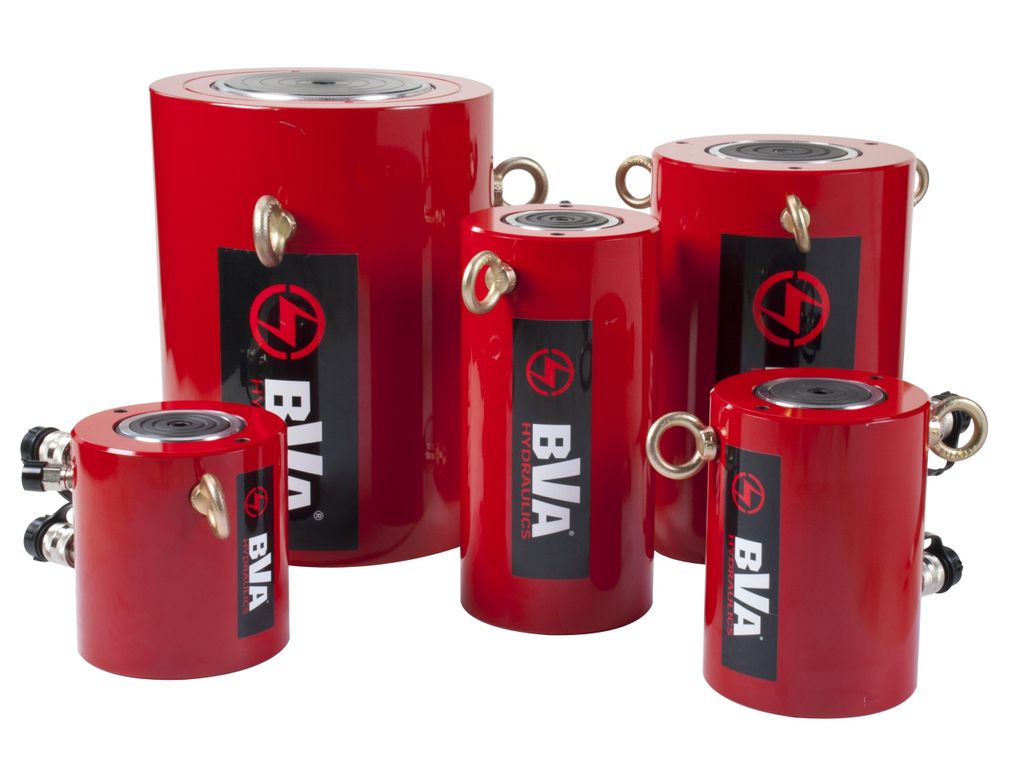

BVA 10HDG10012 är en dubbelverkande högtonnagecylinder på 100 ton (kapacitet 95 ton) med 300 mm slaglängd för max 700 bar. Den lågbyggda konstruktionen passar där utrymmet är begränsat. Krompläterad cylinder, skrapringar, snabbkoppling med dammskydd och medföljande lyftöglor.
Läs mer

GK-10HDG10012 BVA

Kvalitetsverktyg
Fraktfritt över 999 SEK*
En järnhandel för alla
Butik i Göteborg

Tillbehör

BVA hydraulpump elektrisk 1 hk 7,6 L, 4-VÄGS, 3-POS. manuell

BVA BVA elektrisk hydraulpump 1 hk 7,6 l 4-vägs manuell ventil 10PE40M4N02D BVA elektrisk hydraulpump 10PE40M4N02D för 230 V med 1 hk motor, 7,6 liters oljetank och 4-vägs manuell ventil. Tvåstegspumpen ger max 700 bar arbetstryck, kan starta med full last och går tyst på 80 dBA. Passar dubbelverkande cylindrar i verkstad, industri och på byggarbetsplatsen.

52 465 kr

Bevaka

Nyhet

BVA BVA hydraulslang 2 m 700 bar 3/8" 10CS38382 BVA 10CS38382 är en hydraulslang på 2 m med innerdiameter 9,5 mm (3/8") och slanganslutningar 3/8"-18NPTF. Slangen har arbetstryck 700 bar, sprängtryck 2800 bar och gummiböjningsbegränsare, och den överstiger specifikationerna i DIN 20022-1 och SAE 100R9.

2 436,25 kr

Bevaka

Nyhet

BVA BVA högflödeskoppling hane+hona set 3/8" med dammskydd BVA högflödeskoppling CH38 är ett komplett set med hane och hona med hög flödeskapacitet för arbetstryck 700 bar. Kopplingen har gänga 3/8"-18NPTF och klarar ett flöde på upp till 35 l/min, vilket ger snabb och effektiv oljeöverföring mellan pump, slang och cylinder.

1 073,99 kr

Bevaka

Nyhet

BVA 10HDG10012 är en dubbelverkande högtonnagecylinder från BVA Hydraulics för de riktigt tunga lyften. Kapaciteten är 95 ton (929 kN) och slaglängden 300 mm, med en max cylinderkapacitet på 102,9 ton i tryck och 47,9 ton i drag vid 700 bar. Den låga bygghöjden på 432 mm gör cylindern lämplig där utrymmet är begränsat, och maxhöjden är 732 mm.

Cylindern är tillverkad i högkvalitativt stål och är krompläterad för att stå emot korrosion. Skrapringar skyddar mot nedsmutsning och förlänger livslängden. Eftersom den är dubbelverkande drivs kolven hydrauliskt både ut och in, vilket ger full kontroll över rörelsen även med mycket tunga laster.

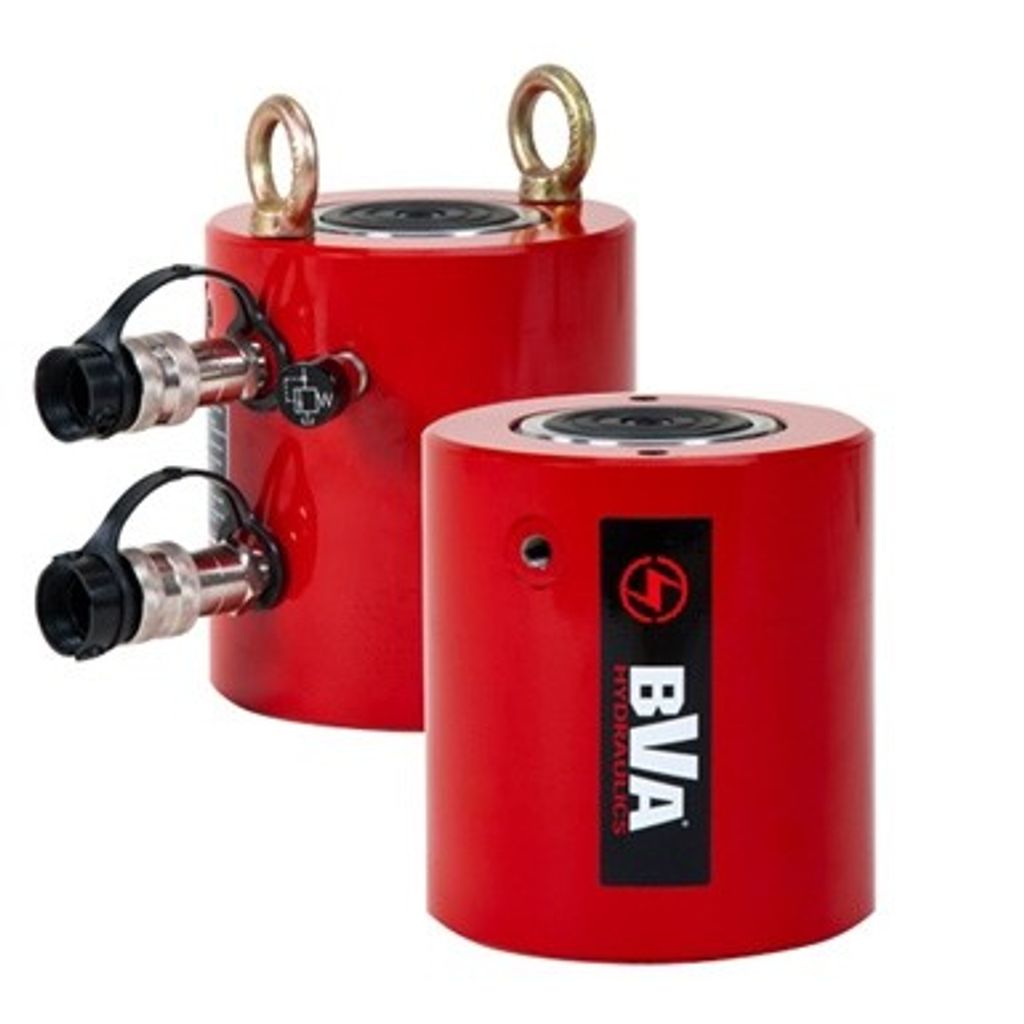

Anslutningen sker via snabbkopplingar med högt flöde och dammskydd, och lyftöglor ingår för säker hantering av cylindern som väger 57,6 kg. I botten finns monteringshål M12 med håldelning 95 mm. Oljevolymen är 3982 cm³ i tryck och 1856 cm³ i drag, vilket är viktigt att ta hänsyn till vid val av hydraulpump.

Fördelar
Dubbelverkande med hydraulisk rörelse i båda riktningarna
Kapacitet 95 ton och slaglängd 300 mm vid 700 bar
Lågbyggd med bygghöjd 432 mm för trånga utrymmen
Krompläterad cylinder som skyddar mot korrosion
Skrapringar skyddar mot nedsmutsning
Snabbkoppling med högt flöde och dammskydd
Lyftöglor ingår för säker hantering

Användningsområden
Passar för tunga lyft, pressning och positionering inom brobyggnad, anläggning, varvsindustri och tungt industriellt underhåll, där stor kraft behövs på liten höjd tillsammans med en hydraulpump för 700 bar.

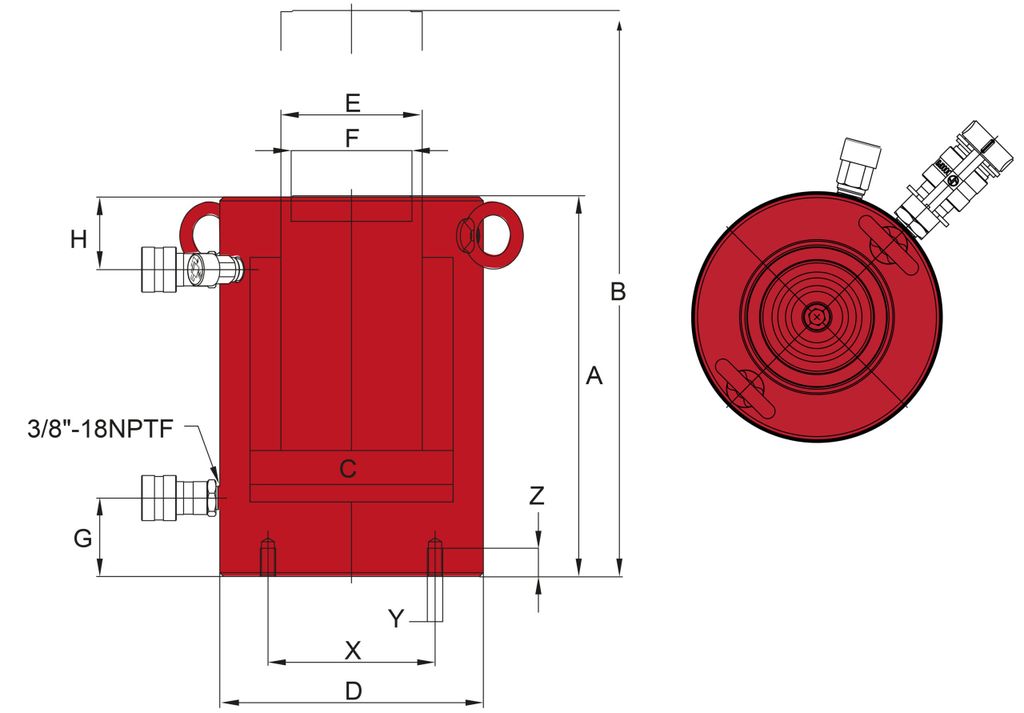

Tekniska data
Artikelnummer 10HDG10012
Typ Dubbelverkande högtonnagecylinder
Kapacitet 95 ton / 929 kN
Slaglängd 300 mm
Max arbetstryck 700 bar
Max cylinderkapacitet tryck/drag 102,9 ton / 47,9 ton
Effektiv cylinderarea tryck/drag 132,7 cm² / 61,9 cm²
Oljevolym tryck/drag 3982 cm³ / 1856 cm³
Bygghöjd 432 mm
Max höjd 732 mm
Cylinderns inner Ø 130 mm
Cylinderns ytter Ø 165 mm
Kolvstångens Ø 95 mm
Sadelns ytter Ø 75 mm
Avstånd cylinderbotten till oljeinlopp 54 mm
Avstånd cylindertoppen till oljeutlopp 48 mm
Bottenmonteringshål M12, djup 22 mm
Håldelning 95 mm
Vikt 57,6 kg

Levereras med
BVA 10HDG10012 dubbelverkande högtonnagecylinder
Lyftöglor
