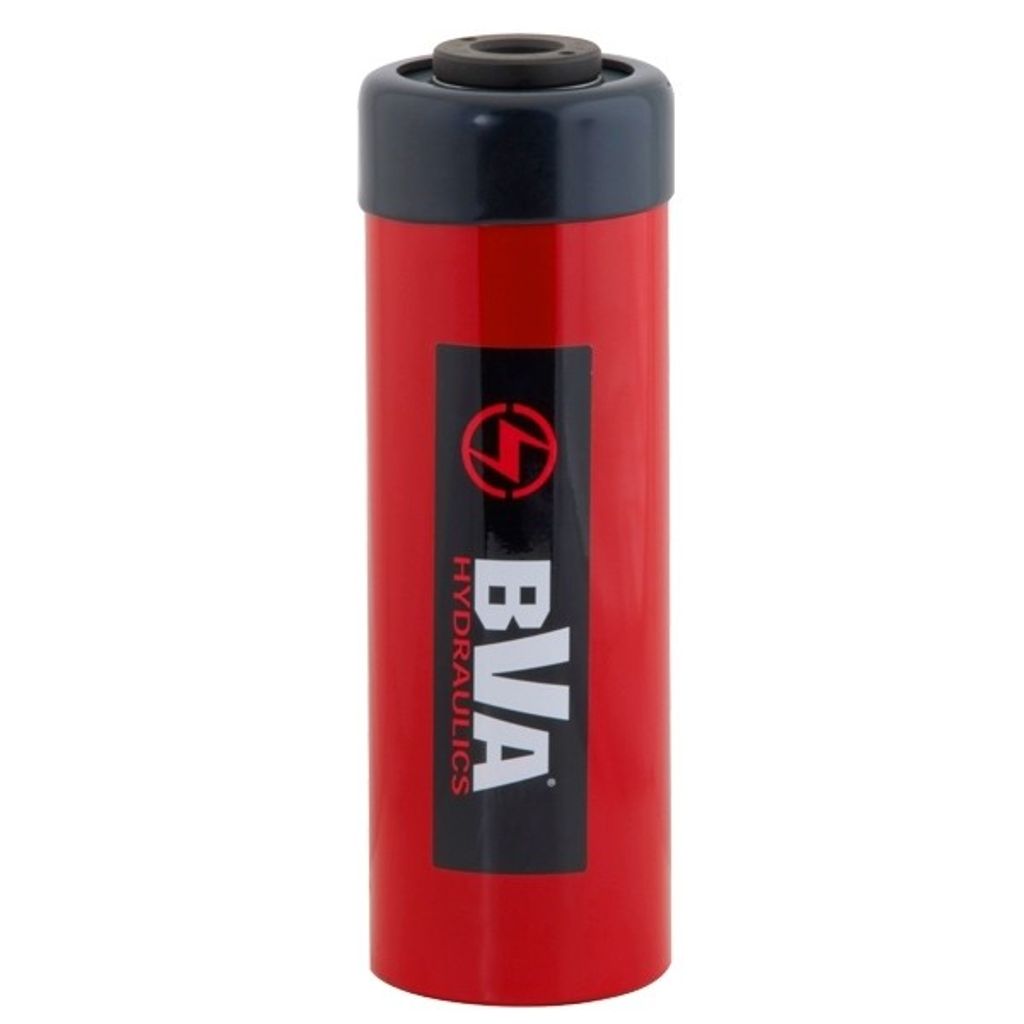

BVA hålcylinder enkelverkande 20 ton slag 154 mm

HÅLCYLINDER ENKELVERKANDE 20 TON SLAG 154 MM

Hålcylinder 20 ton, enkelverkande med fjäderretur, slag 154 mm, centrumhål 27 mm

• Kraftig fjäder för snabb retur av kolv.
• Dubbla skrapringar för att förhindra invändig nedsmutsning ger längre livslängd.
• Utvändig gänga på cylinder för att lättare kunna montera den på valfria tillbehör.
• Snabbkoppling med högt flöde och dammskydd ingår.

HC hålcylindrar från BVA är tillverkade av höghållfast stål. En hålcylinder kan användas för både dragande och tryckande arbeten. Det bästa användningsområdet för en hålcylinder är att använda en gängad stång för att dra ur bussningar, lager med mera. Skall HC cylindern användas för tryckande applikationer går även detta utmärkt, med den stryktåliga trycksadeln som ingår.

Tekniska data
Kapacitet: 20 ton / 221 kN
Slaglängd: 154 mm
Effektiv cylinderarea: 31,6 cm²
Oljevolym: 487 cm³
Vikt: 13,4 kg

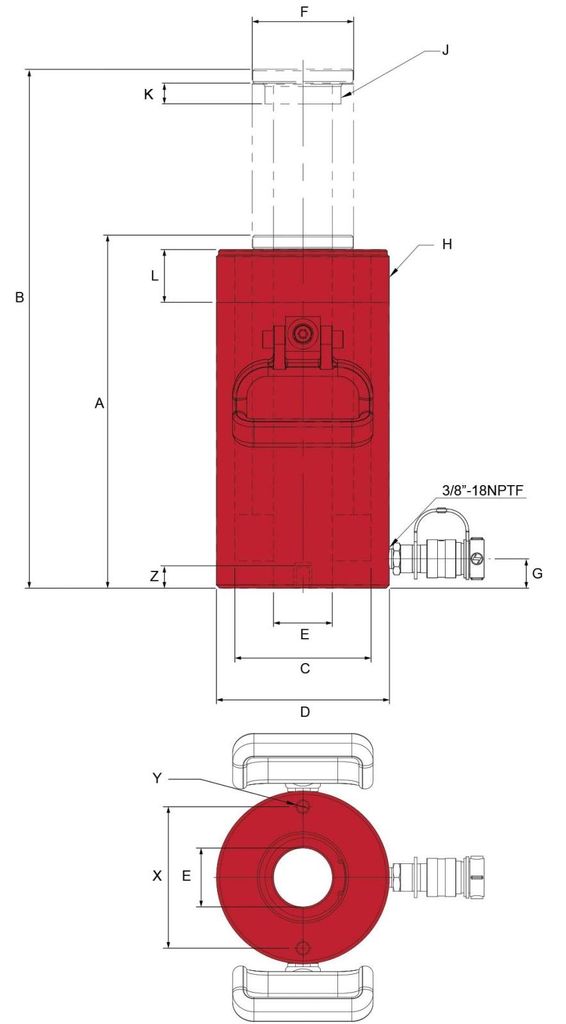

A. Bygghöjd / Min. höjd: 306 mm
B. Max höjd: 460 mm
C. Hål Ø: 64 mm
D. Cylinderns ytter Ø: 100 mm
E. Kolvstångens inner Ø: 27 mm
F. Kolvstångens ytter Ø: 55 mm
J. Kolvstångsgänga: 1-9/16"-16UN
K. Kolvstångsgängans längd: 19 mm
H. Utvändig gänga på cylinderrör Ø: 3 7/8"-12N
L. Utvändig gänga på cylinderrör längd: 38 mm
G. Avstånd cylinderbotten till oljeinlopp: 19 mm
X. Håldelning: 83 mm
Y. Gänga: 3/8"-16UNC
Z. Gängans djup: 9 mm
Artikelnummer: 10HC2006T
EAN: 7391918412485
