BVA flatcylinder 5 ton slaglängd 16 mm 10HF0500

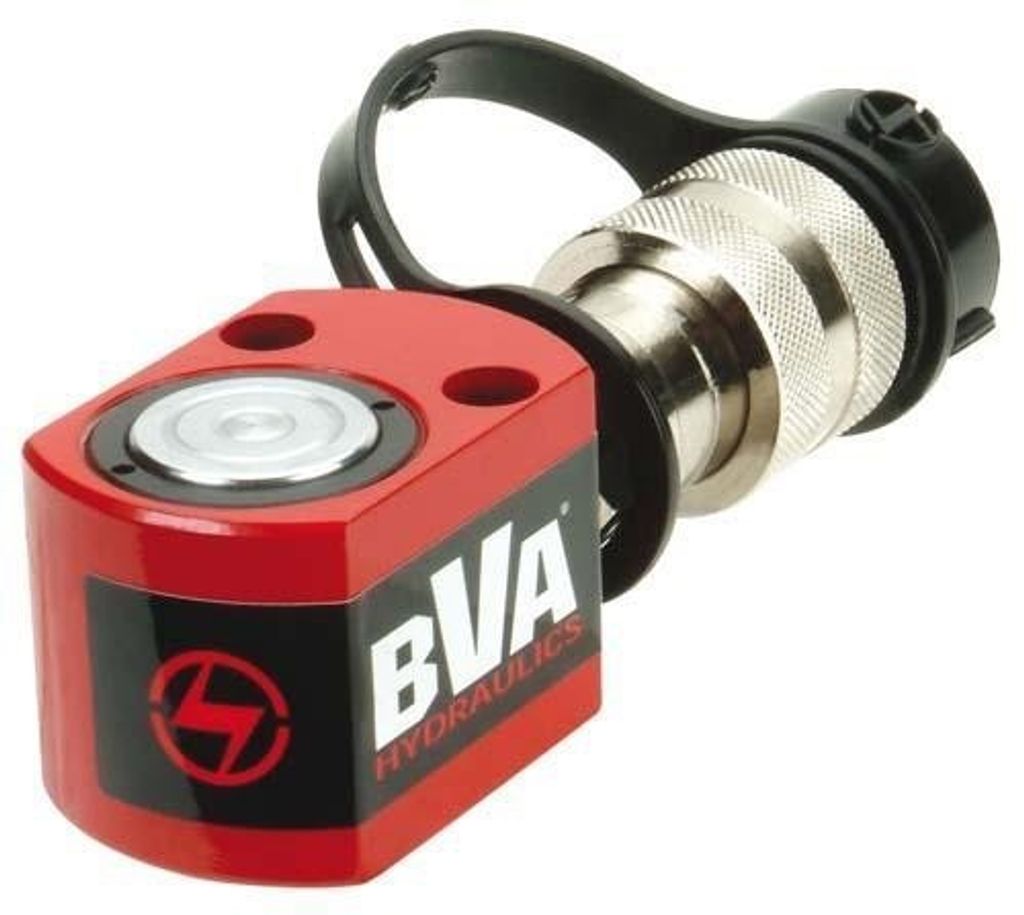

BVA 10HF0500 är en flat, lågbyggd hydraulcylinder från BVA Hydraulics med en kapacitet på 5 ton (48 kN) och en slaglängd på 16 mm. Med en bygghöjd på bara 41 mm och en maxhöjd på 57 mm kommer cylindern in i trånga utrymmen där en vanlig cylinder inte får plats. Den är enkelverkande med fjäderretur och dimensionerad för ett maximalt arbetstryck på 700 bar.

Cylindern är tillverkad i högkvalitativt solitt stål och har en stödring som skyddar mot snedbelastning. En kraftig returfjäder för kolven snabbt tillbaka när trycket släpps, vilket gör arbetet effektivt vid upprepade lyft och pressmoment. Cylinderhuset mäter 60×40 mm och i botten finns hål med diametern 5 mm och försänkning för fast montering.

Oljeanslutningen sker via snabbkoppling CH38-M med högt flöde och dammskydd, och en spillfri koppling finns som tillbehör. Den effektiva cylinderarean är 7,1 cm² och oljevolymen 11 cm³, vilket gör det enkelt att välja passande hydraulpump. Cylindern väger 0,9 kg.

Fördelar
Kapacitet 5 ton och slaglängd 16 mm vid 700 bar
Låg bygghöjd 41 mm för arbete i trånga utrymmen
Kraftig fjäderretur för snabb återgång av kolven
Stödring som skyddar mot snedbelastning
Snabbkoppling CH38-M med högt flöde och dammskydd
Tillverkad i högkvalitativt solitt stål
Försänkta bottenhål för fast montering

Användningsområden
Passar för lyft, pressning, riktning och positionering i trånga utrymmen, till exempel vid fordonsservice, maskinunderhåll, montering och industriarbete, tillsammans med en hydraulpump för 700 bar.

Tekniska data
Artikelnummer 10HF0500
EAN 7391918412577
Typ Enkelverkande flatcylinder med fjäderretur
Kapacitet 5 ton / 48 kN
Slaglängd 16 mm
Max arbetstryck 700 bar
Effektiv cylinderarea 7,1 cm²
Oljevolym 11 cm³

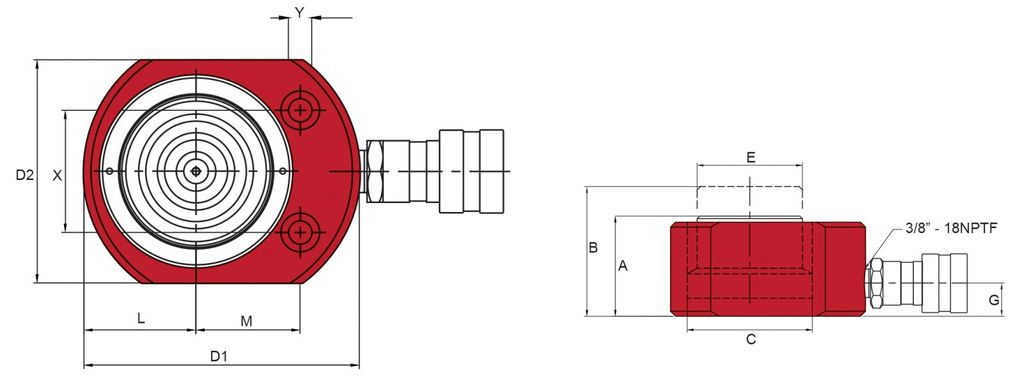

Bygghöjd 41 mm
Max höjd 57 mm
Cylinderns yttermått 60×40 mm
Kolvstångens diameter 25 mm
Bottenhål diameter 5 mm, försänkning 10 mm x 6 mm
Hålavstånd 28 mm
Snabbkoppling CH38-M
Vikt 0,9 kg

Levereras med
BVA 10HF0500 flatcylinder 5 ton
