BVA flatcylinder 150 ton slaglängd 16 mm 10HF15006

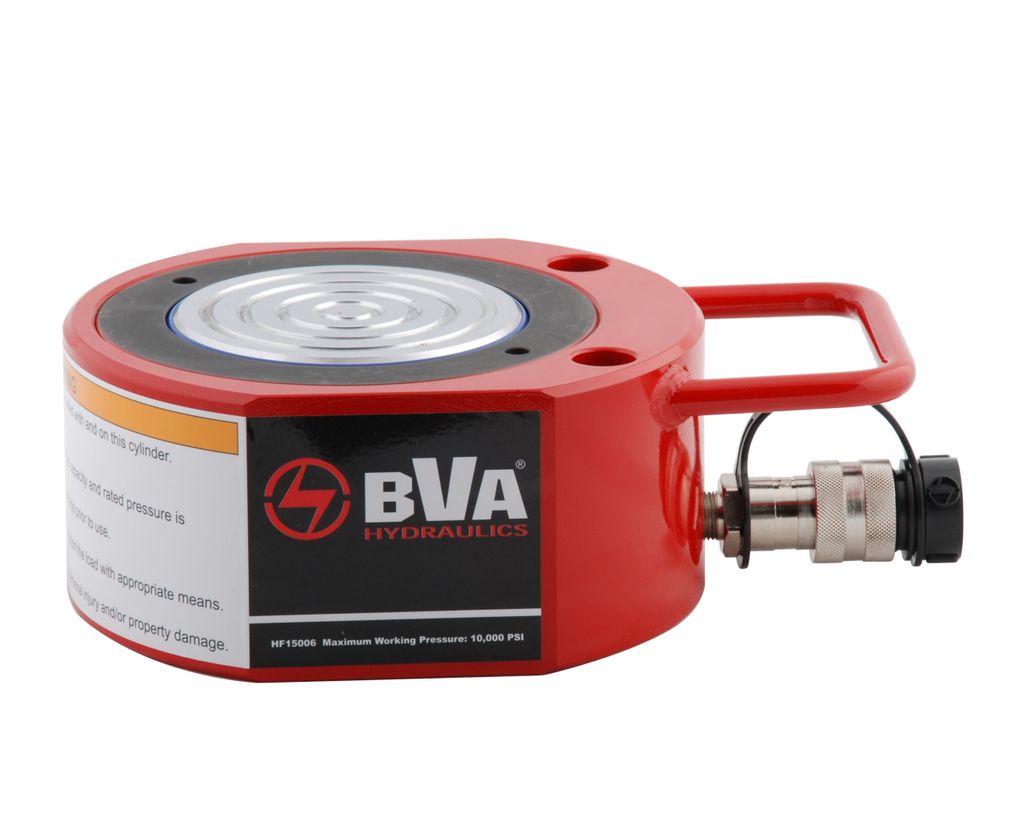

BVA 10HF15006 är en flat enkelverkande hydraulcylinder på 150 ton med 16 mm slaglängd och en bygghöjd på endast 100 mm. Den lågbyggda cylindern passar där utrymmet är begränsat och har fjäderretur, stödring mot snedbelastning och snabbkoppling CH38-M för 700 bar.
Läs mer
- Kvalitetsverktyg
- Fraktfritt över 999 SEK*
- En järnhandel för alla
- Butik i Göteborg
Tillbehör
BVA 10HF15006 är en flat, lågbyggd hydraulcylinder från BVA Hydraulics med en kapacitet på 150 ton (1384 kN) och en slaglängd på 16 mm. Med en bygghöjd på bara 100 mm och en maxhöjd på 116 mm kommer cylindern in i trånga utrymmen där en vanlig cylinder inte får plats. Den är enkelverkande med fjäderretur och dimensionerad för ett maximalt arbetstryck på 700 bar.
Cylindern är tillverkad i högkvalitativt solitt stål och har en stödring som skyddar mot snedbelastning. En kraftig returfjäder för kolven snabbt tillbaka när trycket släpps, vilket gör arbetet effektivt vid upprepade lyft och pressmoment. Cylinderhuset mäter 215×190 mm och i botten finns hål med diametern 13 mm och försänkning för fast montering. Lyfthandtag underlättar hanteringen.
Oljeanslutningen sker via snabbkoppling CH38-M med högt flöde och dammskydd, och en spillfri koppling finns som tillbehör. Den effektiva cylinderarean är 197,9 cm² och oljevolymen 316 cm³, vilket gör det enkelt att välja passande hydraulpump. Cylindern väger 24,2 kg.
Fördelar
Kapacitet 150 ton och slaglängd 16 mm vid 700 bar
Låg bygghöjd 100 mm för arbete i trånga utrymmen
Kraftig fjäderretur för snabb återgång av kolven
Stödring som skyddar mot snedbelastning
Snabbkoppling CH38-M med högt flöde och dammskydd
Lyfthandtag för säkrare hantering
Försänkta bottenhål för fast montering
Användningsområden
Passar för lyft, pressning, riktning och positionering i trånga utrymmen, till exempel vid fordonsservice, maskinunderhåll, montering och industriarbete, tillsammans med en hydraulpump för 700 bar.
Tekniska data
Artikelnummer 10HF15006
Typ Enkelverkande flatcylinder med fjäderretur
Kapacitet 150 ton / 1384 kN
Slaglängd 16 mm
Max arbetstryck 700 bar
Effektiv cylinderarea 197,9 cm²
Oljevolym 316 cm³
Bygghöjd 100 mm
Max höjd 116 mm

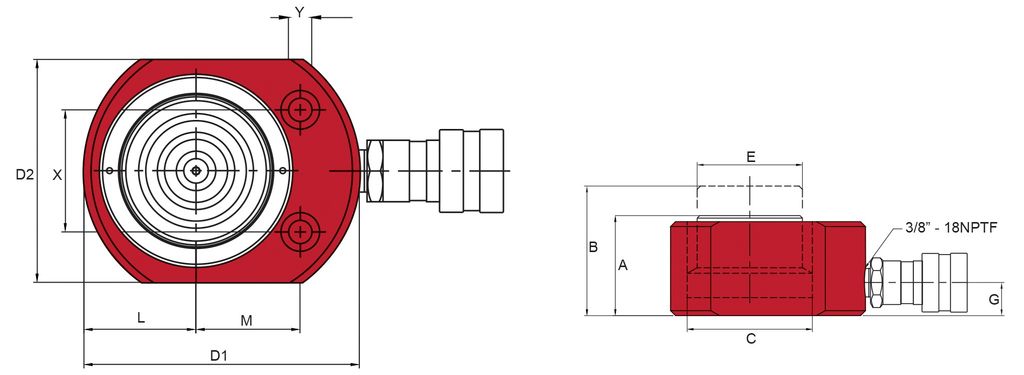

Cylinderns yttermått 215×190 mm
Kolvstångens diameter 118 mm
Bottenhål diameter 13 mm, försänkning 21 mm x 14 mm
Hålavstånd 117 mm
Snabbkoppling CH38-M
Vikt 24,2 kg
Levereras med
BVA 10HF15006 flatcylinder 150 ton
