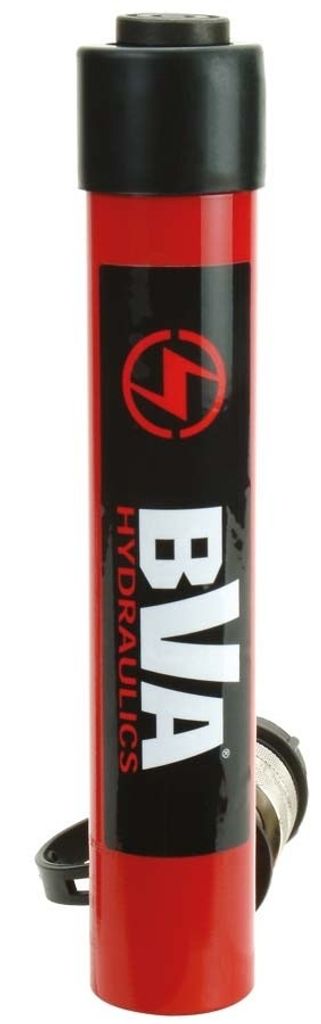

BVA enkelverkande cylinder 10 ton slaglängd 151 mm 700 bar

ENKELVERKANDE CYLINDER MED FJÄDERRETUR
KAPACITET 10 TON / 99 kN
SLAGLÄNGD 151 MM.

BVA Hydraulics enkelverkande cylinder på 10 ton och slaglängd 151 mm. Arbetstryck 700 bar. Gänga på cylinderröret samt 2 st gängade hål i botten.

• Fjäderretur, kraftig fjäder för snabbare retur av kolv
• Tillverkad i högkvalitativt solitt stål
• Stödring för skydd mot snedbelastning
• Snabbkoppling CH38-M med högt flöde och dammskydd spillfri koppling som tillbehör
• Gängad sadel för anslutning av olika tillbehör
• Utvändig främre gänga för att fästa cylindern
• Max.arbetstryck 700 bar

Slaglängd 151 mm 700 bar

Tekniska data
Kapacitet: 10 ton / 99 kN
Slaglängd: 151 mm
Effektiv cylinderarea: 14,5 cm²
Oljevolym: 218 cm³
Vikt: 4,3 kg

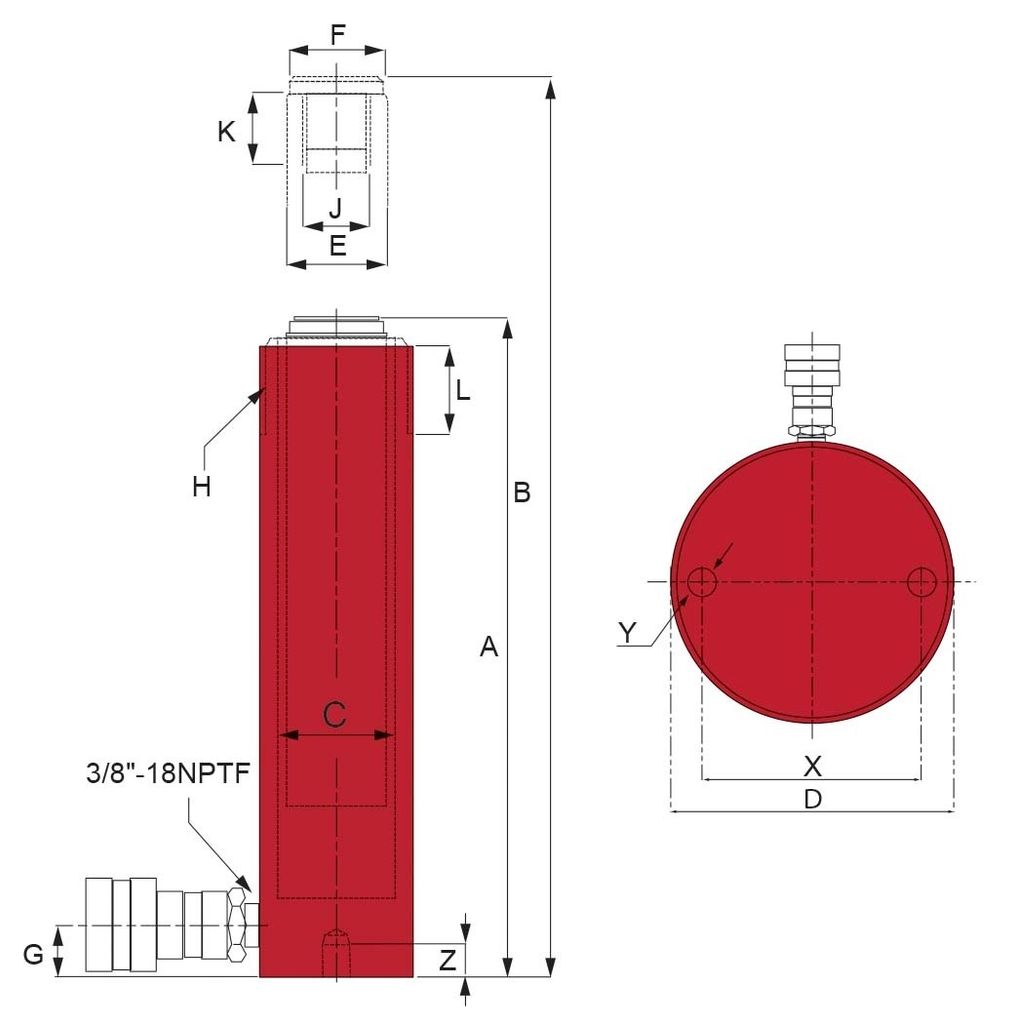

A. Bygghöjd / Min. höjd: 250 mm
B. Max höjd: 401 mm
C. Cylinderns inner Ø: 43 mm
D. Cylinderns ytter Ø: 58 mm
E. Kolvstångens Ø: 38 mm
F. Sadelns ytter Ø: 35 mm
G. Avstånd cylinderbotten till oljeinlopp: 20 mm
H. Utvändig gänga på cylinderrör: 2¼” -14UN
L. Längd utvändig gänga på cylinderrör: 30 mm
J. Kolvstångsgänga: 1"-8UNC
K. Längd kolvstångsgänga: 20 mm
X. Håldelning: 40 mm
Y. Gänga: 5/16" -18UNC
Z. Gängans djup: 14 mm
Artikelnummer: 10H1006
EAN: 7391918412287
