BVA dubbelverkande hydraulcylinder 75 ton slaglängd 155 mm 10HD7506

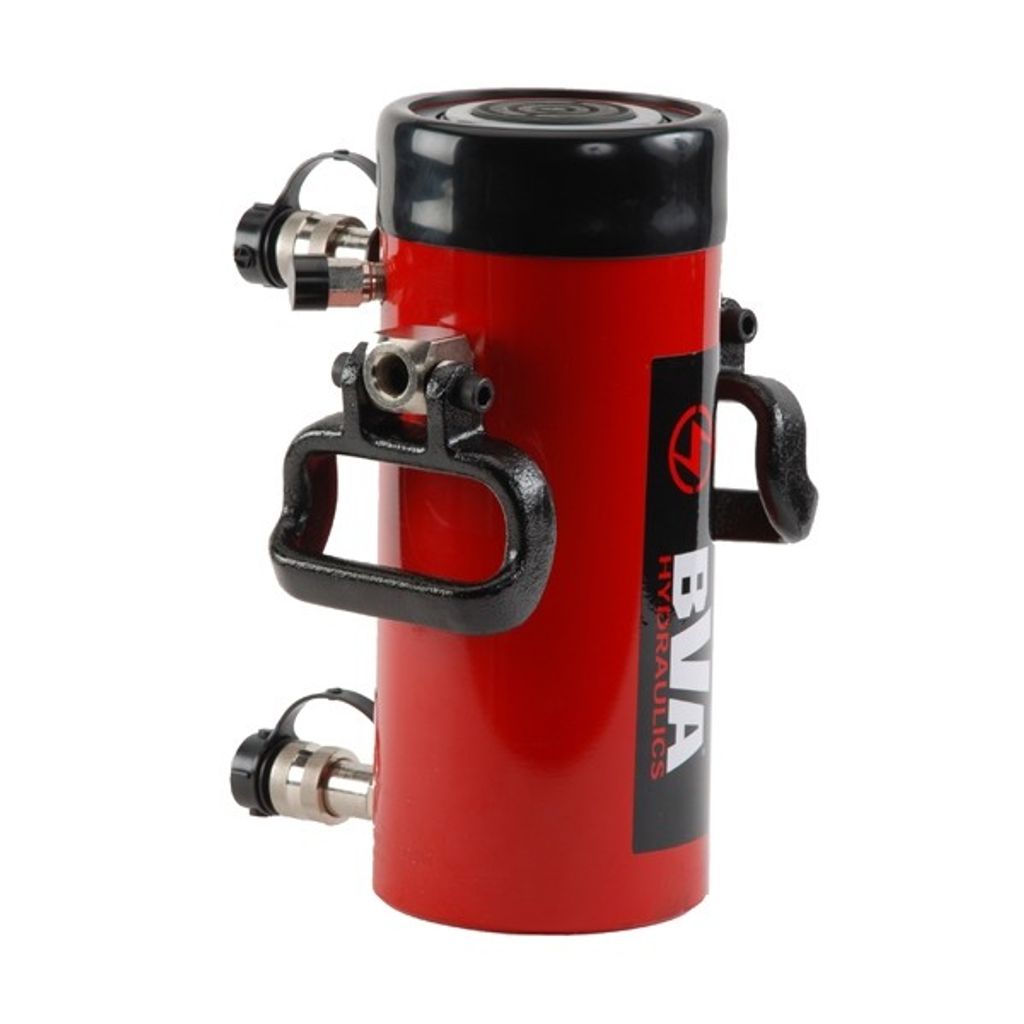

BVA 10HD7506 är en dubbelverkande hydraulcylinder från BVA Hydraulics med en kapacitet på 75 ton (726 kN) och en slaglängd på 155 mm. Eftersom kolven drivs hydrauliskt både ut och in får du full kontroll över rörelsen i båda riktningarna, med en max cylinderkapacitet på 81,7 ton i tryck och 25,9 ton i drag vid 700 bar. Bygghöjden är 348 mm och maxhöjden 503 mm.

Cylindern är tillverkad i höghållfast stål och kolvstången är hårdförkromad som skydd mot korrosion. En stödring i legerat stål tar upp sidolaster och skyddar mot snedbelastning, medan skrapringar håller smuts borta från cylinderns insida. PUR-tätningar bidrar till jämn och pålitlig funktion även vid tunga och återkommande arbetsmoment.

Kolven har en löstagbar gängad sadel som gör det möjligt att använda olika tillbehör, och cylinderröret har en utvändig gänga 5¾”-12UN för infästning. I botten finns gängade hål ¾”-10UNC med håldelning 102 mm för fast montering. Anslutningen sker via snabbkopplingar med högt flöde och dammskydd. Den effektiva cylinderarean är 103,8 cm² i tryck och 33 cm² i drag, och oljevolymen 1608 cm³ respektive 511 cm³.

Fördelar
Dubbelverkande med hydraulisk rörelse i båda riktningarna
Kapacitet 75 ton och slaglängd 155 mm vid 700 bar
Hårdförkromad kolvstång som skyddar mot korrosion
Stödring i legerat stål tar upp sidolaster
Skrapringar och PUR-tätningar för lång livslängd
Löstagbar gängad sadel för olika tillbehör
Snabbkoppling med högt flöde och dammskydd

Användningsområden
Passar för krävande lyft, pressning, dragning och positionering inom industri, verkstad, underhåll och anläggningsarbete, där kolven behöver köras kontrollerat både ut och in med en hydraulpump för 700 bar.

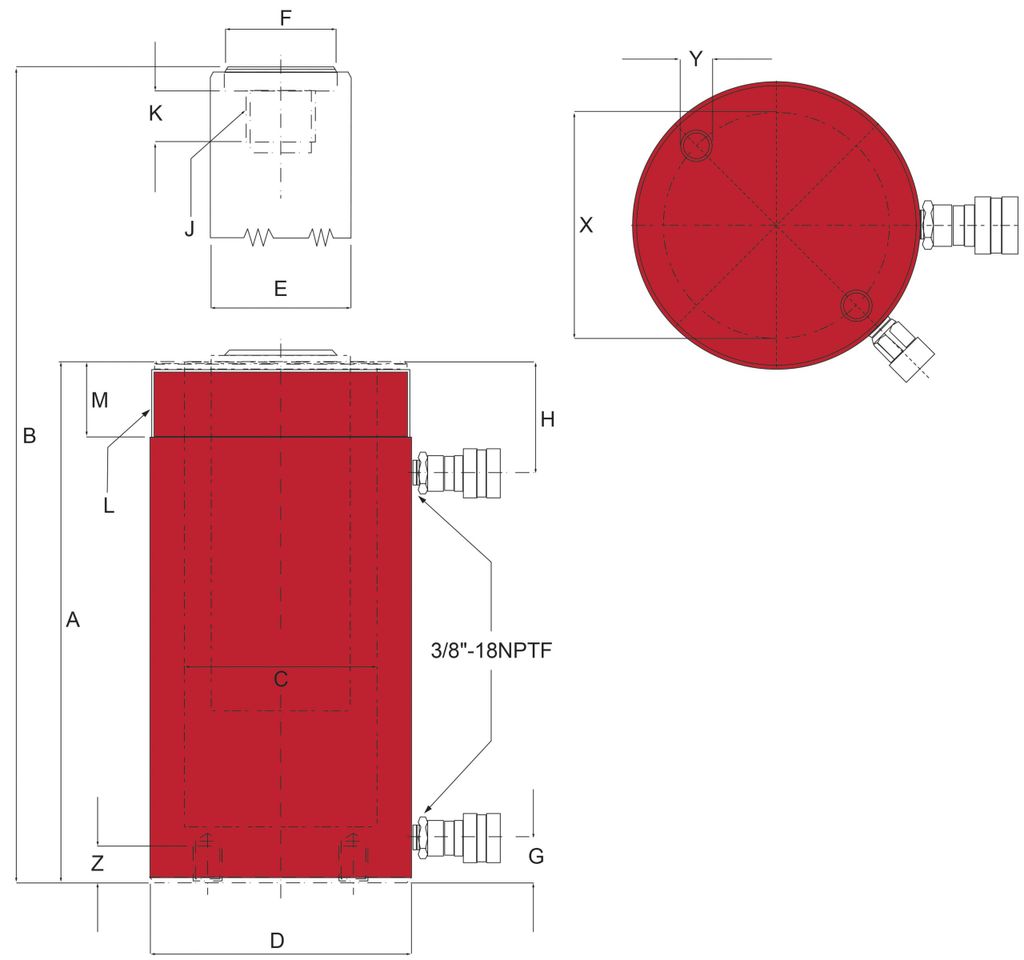

Tekniska data
Artikelnummer 10HD7506
Typ Dubbelverkande hydraulcylinder
Kapacitet 75 ton / 726 kN
Slaglängd 155 mm
Max arbetstryck 700 bar
Max cylinderkapacitet tryck/drag 81,7 ton / 25,9 ton
Effektiv cylinderarea tryck/drag 103,8 cm² / 33 cm²
Oljevolym tryck/drag 1608 cm³ / 511 cm³
Bygghöjd 348 mm
Max höjd 503 mm
Cylinderns ytterdiameter 146 mm
Kolvstångens diameter 95 mm
Sadelns ytterdiameter 70 mm
Kolvstångsgänga 1″-12UNF
Utvändig gänga på cylinderrör 5¾”-12UN
Gänga i botten ¾”-10UNC, djup 23 mm
Håldelning 102 mm
Vikt 42,5 kg

Levereras med
BVA 10HD7506 dubbelverkande hydraulcylinder 75 ton
