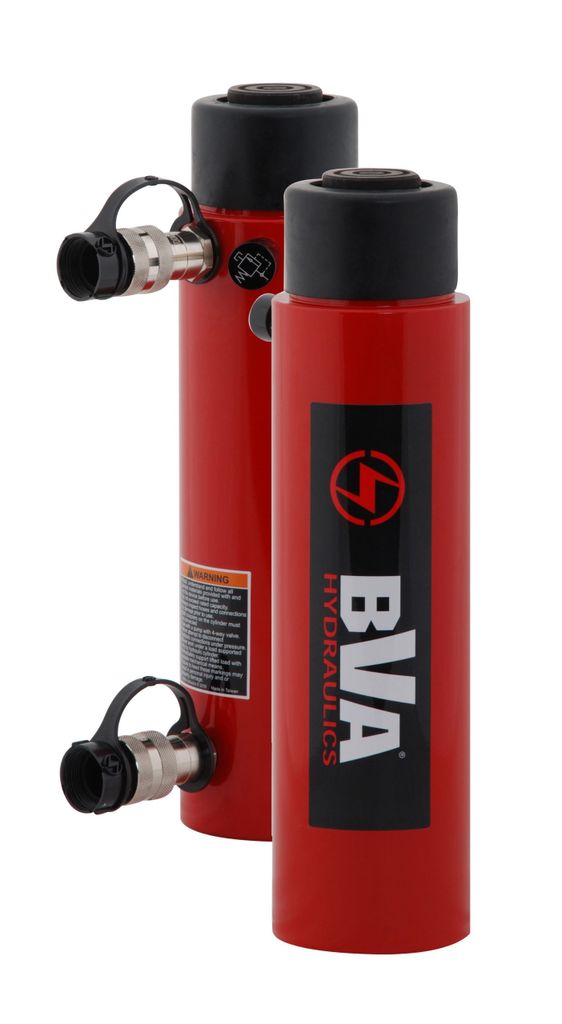

BVA dubbelverkande hydraulcylinder 30 ton slaglängd 207 mm 10HD3008

BVA 10HD3008 är en dubbelverkande hydraulcylinder från BVA Hydraulics med en kapacitet på 30 ton (292 kN) och en slaglängd på 207 mm. Eftersom kolven drivs hydrauliskt både ut och in får du full kontroll över rörelsen i båda riktningarna, med en max cylinderkapacitet på 32,9 ton i tryck och 16,2 ton i drag vid 700 bar. Bygghöjden är 389 mm och maxhöjden 596 mm.

Cylindern är tillverkad i höghållfast stål och kolvstången är hårdförkromad som skydd mot korrosion. En stödring i legerat stål tar upp sidolaster och skyddar mot snedbelastning, medan skrapringar håller smuts borta från cylinderns insida. PUR-tätningar bidrar till jämn och pålitlig funktion även vid tunga och återkommande arbetsmoment.

Kolven har en löstagbar gängad sadel som gör det möjligt att använda olika tillbehör, och cylinderröret har en utvändig gänga 3 5/16″-12UN för infästning. I botten finns gängade hål ½”-13UNC med håldelning 56 mm för fast montering. Anslutningen sker via snabbkopplingar med högt flöde och dammskydd. Den effektiva cylinderarean är 41,9 cm² i tryck och 20,6 cm² i drag, och oljevolymen 867 cm³ respektive 426 cm³.

Fördelar
Dubbelverkande med hydraulisk rörelse i båda riktningarna
Kapacitet 30 ton och slaglängd 207 mm vid 700 bar
Hårdförkromad kolvstång som skyddar mot korrosion
Stödring i legerat stål tar upp sidolaster
Skrapringar och PUR-tätningar för lång livslängd
Löstagbar gängad sadel för olika tillbehör
Snabbkoppling med högt flöde och dammskydd

Användningsområden
Passar för krävande lyft, pressning, dragning och positionering inom industri, verkstad, underhåll och anläggningsarbete, där kolven behöver köras kontrollerat både ut och in med en hydraulpump för 700 bar.

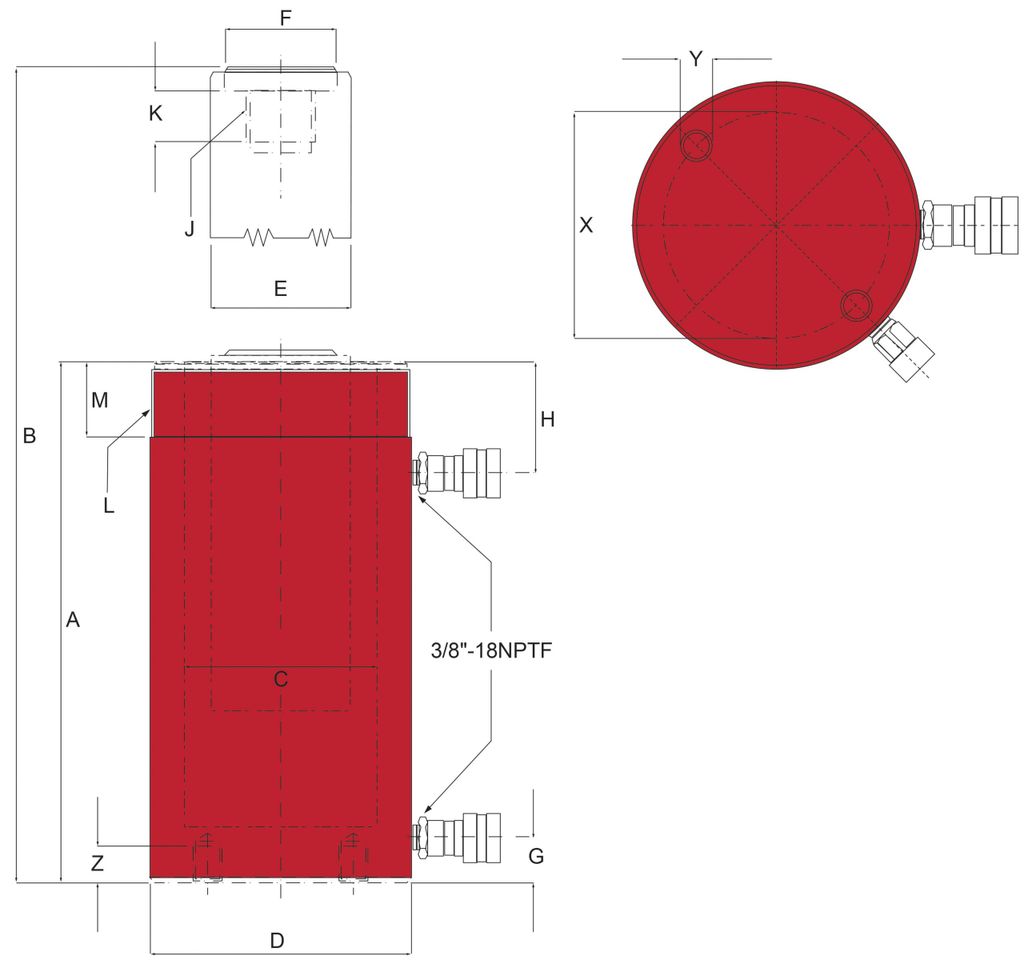

Tekniska data
Artikelnummer 10HD3008
Typ Dubbelverkande hydraulcylinder
Kapacitet 30 ton / 292 kN
Slaglängd 207 mm
Max arbetstryck 700 bar
Max cylinderkapacitet tryck/drag 32,9 ton / 16,2 ton
Effektiv cylinderarea tryck/drag 41,9 cm² / 20,6 cm²
Oljevolym tryck/drag 867 cm³ / 426 cm³
Bygghöjd 389 mm
Max höjd 596 mm
Cylinderns ytterdiameter 101 mm
Kolvstångens diameter 54 mm
Sadelns ytterdiameter 50 mm
Kolvstångsgänga 1½”-16UN
Utvändig gänga på cylinderrör 3 5/16″-12UN
Gänga i botten ½”-13UNC, djup 18 mm
Håldelning 56 mm
Vikt 19,5 kg

Levereras med
BVA 10HD3008 dubbelverkande hydraulcylinder 30 ton
