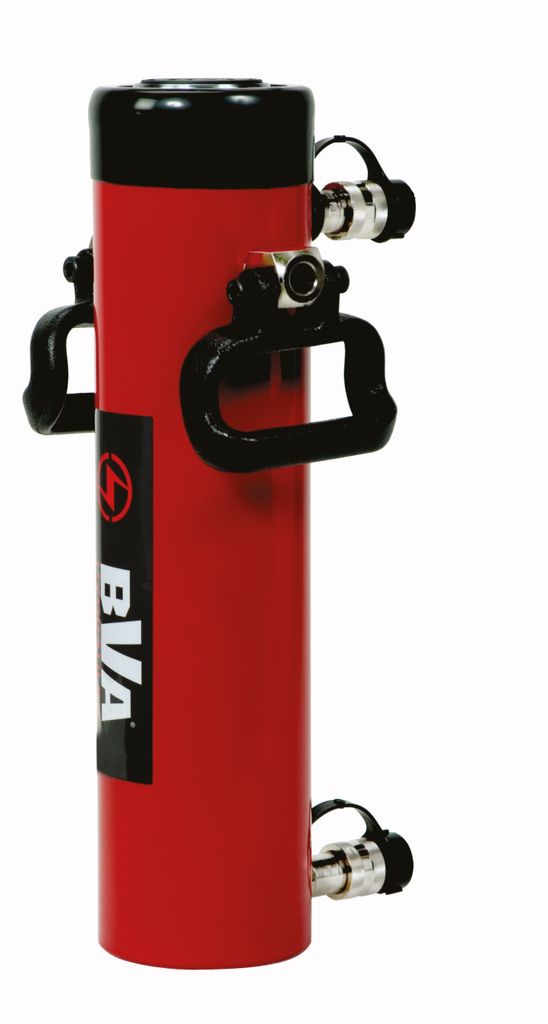

BVA dubbelverkande cylinder 100 ton slag 461 mm
BVA dubbelverkande cylinder 100 ton slag 461 mm är en dubbelverkande hydraulcylinder från BVA Hydraulics för 700 bar. Kapacitet 100 ton (928 kN) och slaglängd 461 mm med hydraulisk retur. Höghållfast stål, hårdförkromad kolvstång, stödring i legerat stål och löstagbar gängad sadel ger lång livslängd.
Läs mer
- Kvalitetsverktyg
- Fraktfritt över 999 SEK*
- En järnhandel för alla
- Butik i Göteborg
Tillbehör
BVA dubbelverkande cylinder 100 ton slag 461 mm är en dubbelverkande hydraulcylinder från BVA Hydraulics, byggd för kontrollerade lyft, pressningar och drag. Cylindern har en nominell kapacitet på 100 ton (928 kN) vid 700 bar och en slaglängd på 461 mm. Max kapacitet är 104,4 ton i tryck och 48,6 ton i drag.
Cylindern är tillverkad i höghållfast stål och kolvstången är hårdförkromad som skydd mot korrosion. En stödring i legerat stål tar upp sidolaster och förlänger livslängden, medan skrapringar skyddar insidan mot smuts. PUR-tätningar ger jämn och pålitlig funktion.
Kolven har en löstagbar gängad sadel som gör det möjligt att använda olika tillbehör. Bygghöjden är 687 mm och maxhöjden 1148 mm. Cylindern väger 112,6 kg och ansluts med snabbkopplingar med högt flöde och dammskydd till en dubbelverkande hydraulpump för 700 bar.
Fördelar
Kapacitet 100 ton vid 700 bar arbetstryck
Dubbelverkande med hydraulisk retur
Hårdförkromad kolvstång skyddar mot korrosion
Stödring i legerat stål tar upp sidolaster
Skrapringar skyddar mot nedsmutsning
Löstagbar gängad sadel för olika tillbehör
Snabbkoppling med högt flöde och dammskydd
Användningsområden
Används för lyft, pressning och drag där kolven ska returneras hydrauliskt, till exempel i pressar, fixturer, montage och underhåll inom industri, bygg och verkstad med 100 tons last.

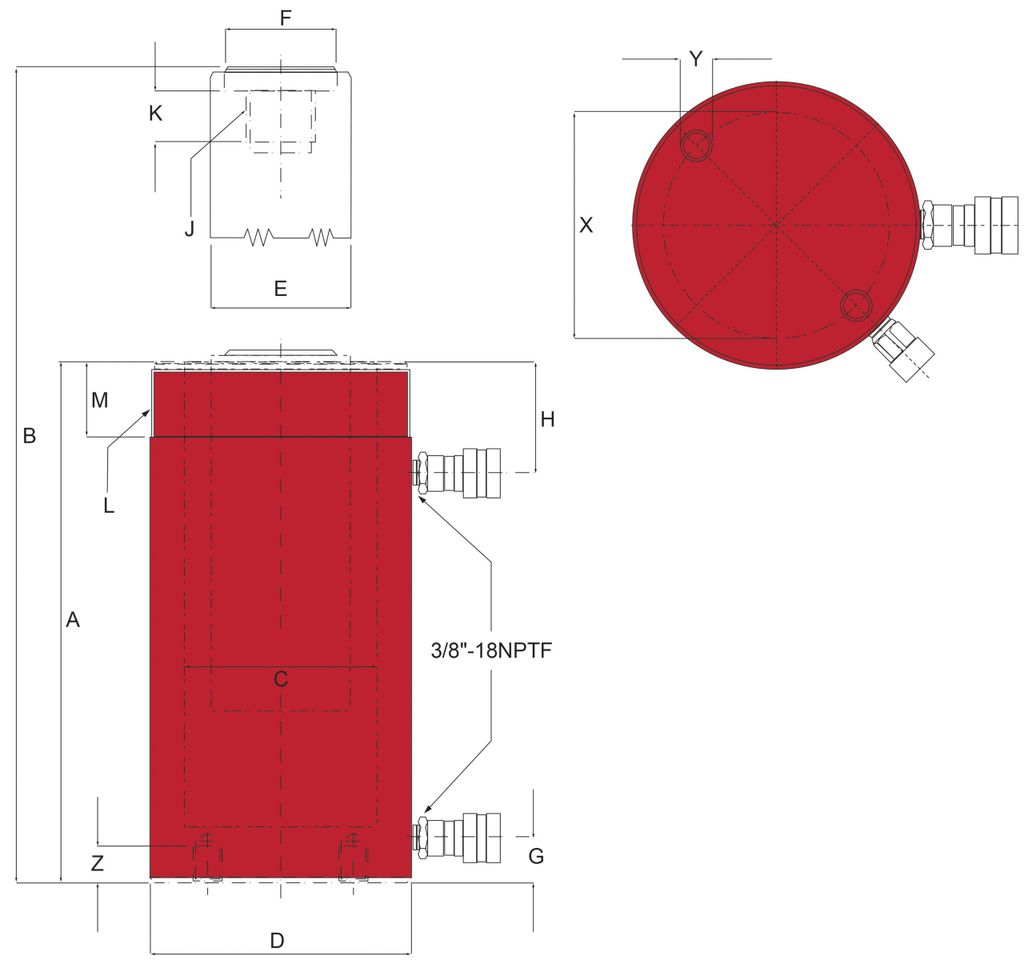

Tekniska data
Kapacitet 100 ton / 928 kN
Slaglängd 461 mm
Max kapacitet tryck 104,4 ton
Max kapacitet drag 48,6 ton
Effektiv cylinderarea tryck 132,7 cm²
Effektiv cylinderarea drag 61,8 cm²
Oljevolym tryck 6117 cm³
Oljevolym drag 2849 cm³
Vikt 112,6 kg
Bygghöjd (min. höjd) 687 mm
Max höjd 1148 mm
Cylinderns inner Ø 130 mm
Cylinderns ytter Ø 177 mm
Kolvstångens Ø 95 mm
Sadelns ytter Ø 75 mm
Avstånd cylinderbotten till oljeinlopp 38 mm
Avstånd cylindertoppen till oljeutlopp 75 mm
Kolvstångsgänga 1¾”-12UN
Längd kolvstångsgänga 35 mm
Utvändig gänga på cylinderrör 6 7/8″-12UN
Utvändig gänga på cylinderrör längd 51 mm
Håldelning 139 mm
Gänga ¾” -10UNC
Gängans djup 25 mm
Max arbetstryck 700 bar
Artikelnummer 10HD10018
Levereras med
Dubbelverkande hydraulcylinder
