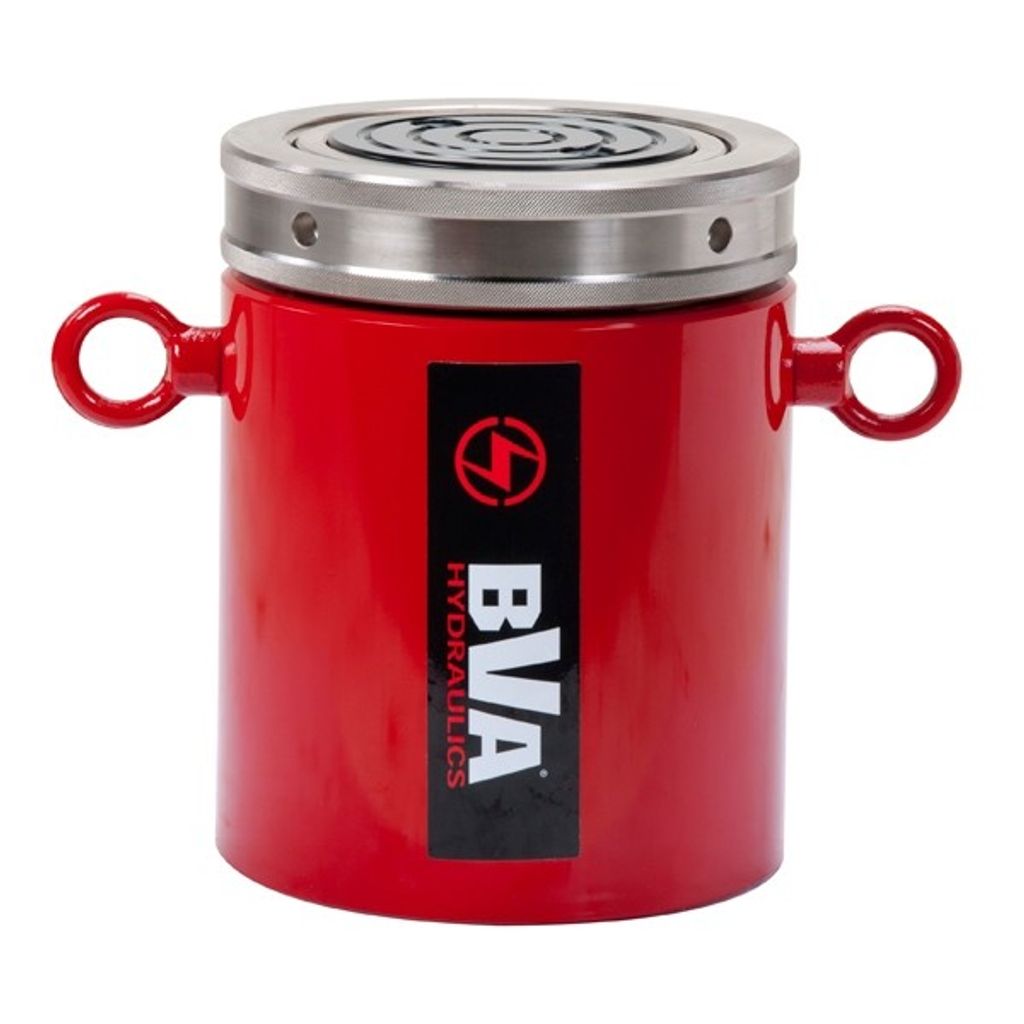

BVA cylinder med låsmutter 200 ton slag 100 mm

BVA cylinder med låsmutter 200 ton slag 100 mm är en kraftig hydraulcylinder från BVA Hydraulics för tunga lyft och pressarbeten där lasten ska stå kvar under längre tid. Med en kapacitet på 200 ton (1851 kN) vid 700 bar arbetstryck och en slaglängd på 100 mm passar den för krävande uppgifter inom industri, bygg och underhåll.

Den mekaniska låsmuttern kan dras ner mot cylinderhuset i valfritt läge utmed slaglängden. Lasten vilar då på muttern i stället för på det hydrauliska trycket, vilket ger ökad säkerhet vid längre stillastående arbeten. Två överströmningsportar förhindrar att kolven pumpas ut och en gul färgmarkering visar när maximal slaglängd är uppnådd.

Cylindern och huset är nickelpläterade för att stå emot korrosion. Bygghöjden är 293 mm och maxhöjden 393 mm, med en ytterdiameter på 235 mm. Cylindern väger 98,9 kg och kräver en oljevolym på 2645 cm³, så välj en hydraulpump för 700 bar med tillräcklig kapacitet.

Fördelar
Kapacitet 200 ton vid 700 bar arbetstryck
Låsmutter som kan låsas i valfritt läge utmed slaget
Konstruerad för att bära last under lång tid
Nickelpläterad cylinder och hus mot korrosion
Två överströmningsportar hindrar att kolven pumpas ut
Gul färgmarkering visar maximal slaglängd
Slaglängd 100 mm med bygghöjd 293 mm

Användningsområden
Passar för tunga lyft, pallning och pressarbeten där lasten ska stå kvar länge, till exempel vid brorenovering, maskinflytt, bygglyft och industriellt underhåll med 200 tons last.

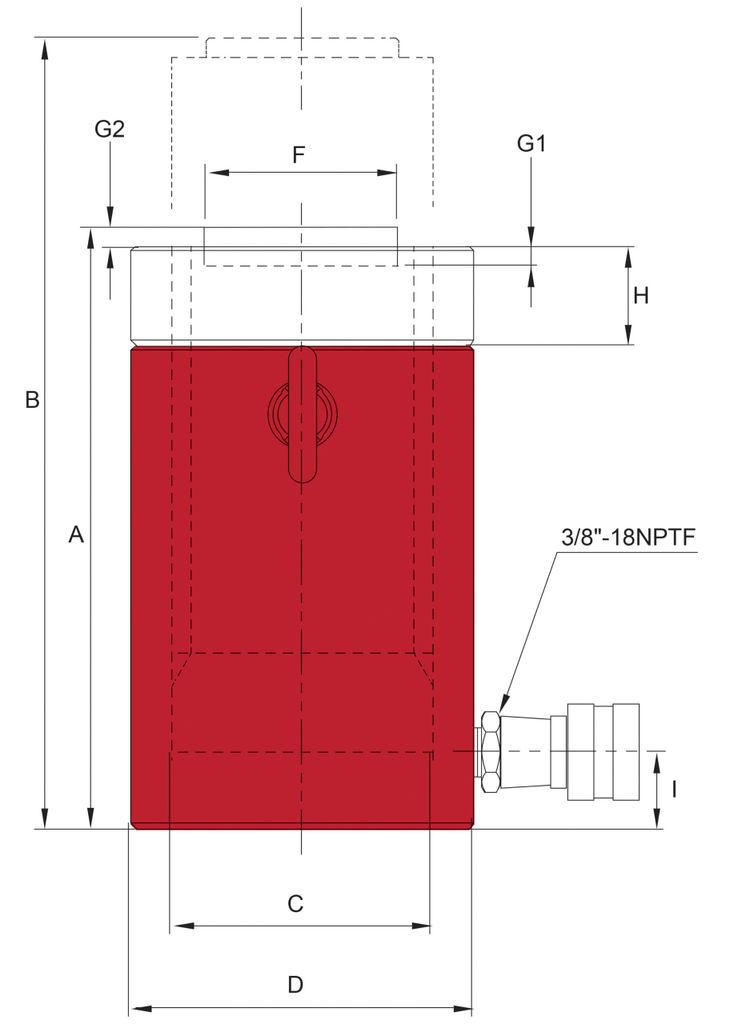

Tekniska data
Kapacitet 200 ton / 1851 kN
Slaglängd 100 mm
Effektiv cylinderarea 264,5 cm²
Oljevolym 2645 cm³
Vikt 98,9 kg
Bygghöjd (min. höjd) 293 mm
Max höjd 393 mm
Cylinderns inner Ø 183 mm
Cylinderns ytter Ø 235 mm
Sadel Ø 130 mm
Djup av kolvhål 25 mm
Sadel utsprång från kolven 2 mm
Låsmutter längd 50 mm
Avstånd cylinderbotten till oljeinlopp 50 mm
Max arbetstryck 700 bar
Artikelnummer 10HLN20004

Levereras med
Hydraulcylinder med låsmutter
