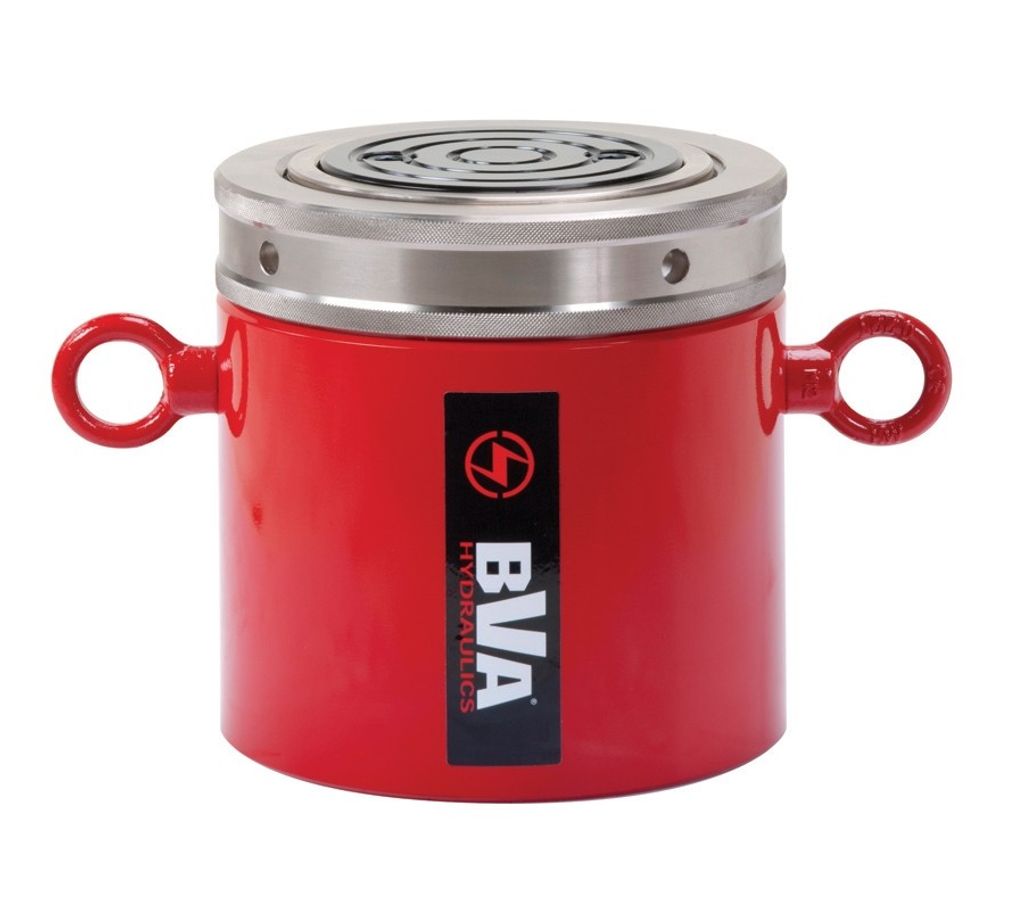

BVA hydraulcylinder med låsmutter 150 ton slaglängd 50 mm 10HLN15002

BVA 10HLN15002 är en kraftig hydraulcylinder med låsmutter från BVA Hydraulics, avsedd för tunga lyft där lasten ska stå kvar under längre tid. Kapaciteten är 150 ton (1407 kN) vid max 700 bar arbetstryck och slaglängden 50 mm, vilket gör den lämplig för krävande uppgifter inom industri, bygg och underhåll.

Låsmuttern kan dras ner mot cylinderhuset i valfritt läge utmed slaglängden, så att lasten vilar mekaniskt på muttern i stället för på det hydrauliska trycket. Två överströmningsportar förhindrar att kolven pumpas ut och en gul färgmarkering på kolven visar när maximal slaglängd är uppnådd.

Cylindern och huset är nickelpläterade för att motverka korrosion. Bygghöjden är 209 mm och maxhöjden 259 mm, med en ytterdiameter på 205 mm. Cylindern väger 52,6 kg och oljevolymen är 1006 cm³, så välj en hydraulpump för 700 bar med tillräcklig kapacitet.

Fördelar
Kapacitet 150 ton vid 700 bar arbetstryck
Låsmutter som kan låsas i valfritt läge utmed slaget
Konstruerad för att bära last under lång tid
Nickelpläterad cylinder och hus mot korrosion
Två överströmningsportar hindrar att kolven pumpas ut
Gul färgmarkering visar maximal slaglängd
Slaglängd 50 mm med bygghöjd 209 mm

Användningsområden
Passar för tunga lyft, pallning och pressarbeten där lasten ska stå kvar länge, till exempel vid brorenovering, maskinflytt, bygglyft och industriellt underhåll upp till 150 ton.

Tekniska data
Artikelnummer 10HLN15002
Typ Hydraulcylinder med låsmutter
Kapacitet 150 ton / 1407 kN
Slaglängd 50 mm
Max arbetstryck 700 bar
Effektiv cylinderarea 201 cm²
Oljevolym 1006 cm³
Vikt 52,6 kg

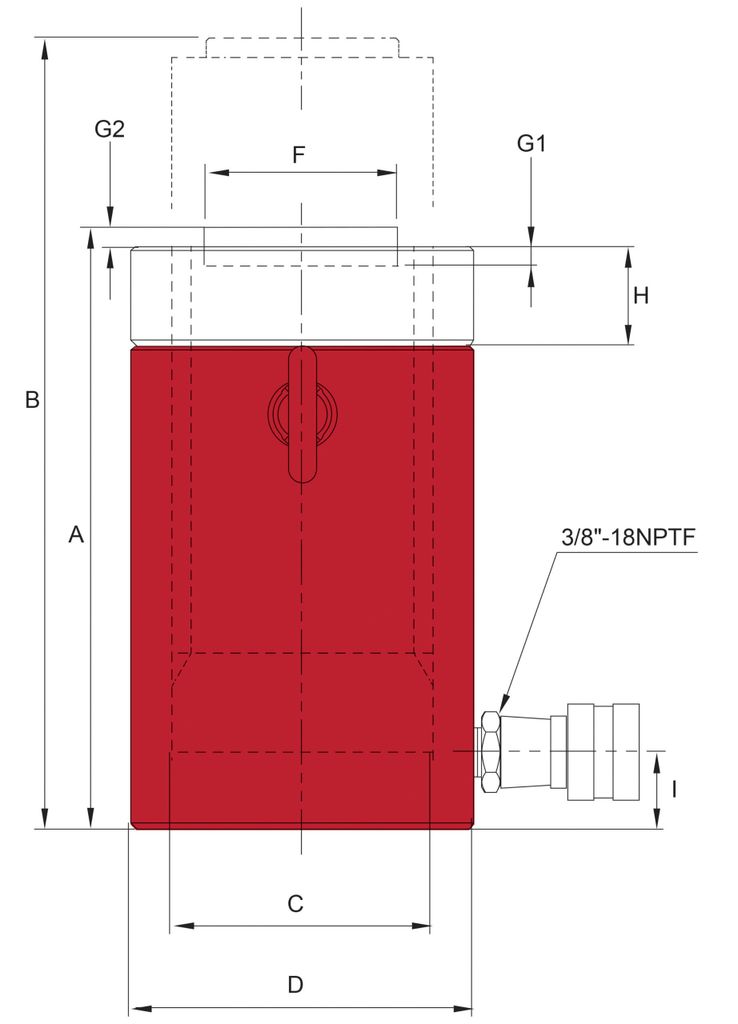

Bygghöjd (min. höjd) 209 mm
Max höjd 259 mm
Cylinderns inner Ø 160 mm
Cylinderns ytter Ø 205 mm
Sadel Ø 130 mm
Djup av kolvhål 25 mm
Sadel utsprång från kolven 2 mm
Låsmutter längd 44 mm
Avstånd cylinderbotten till oljeinlopp 39 mm

Levereras med
BVA 10HLN15002 hydraulcylinder med låsmutter
