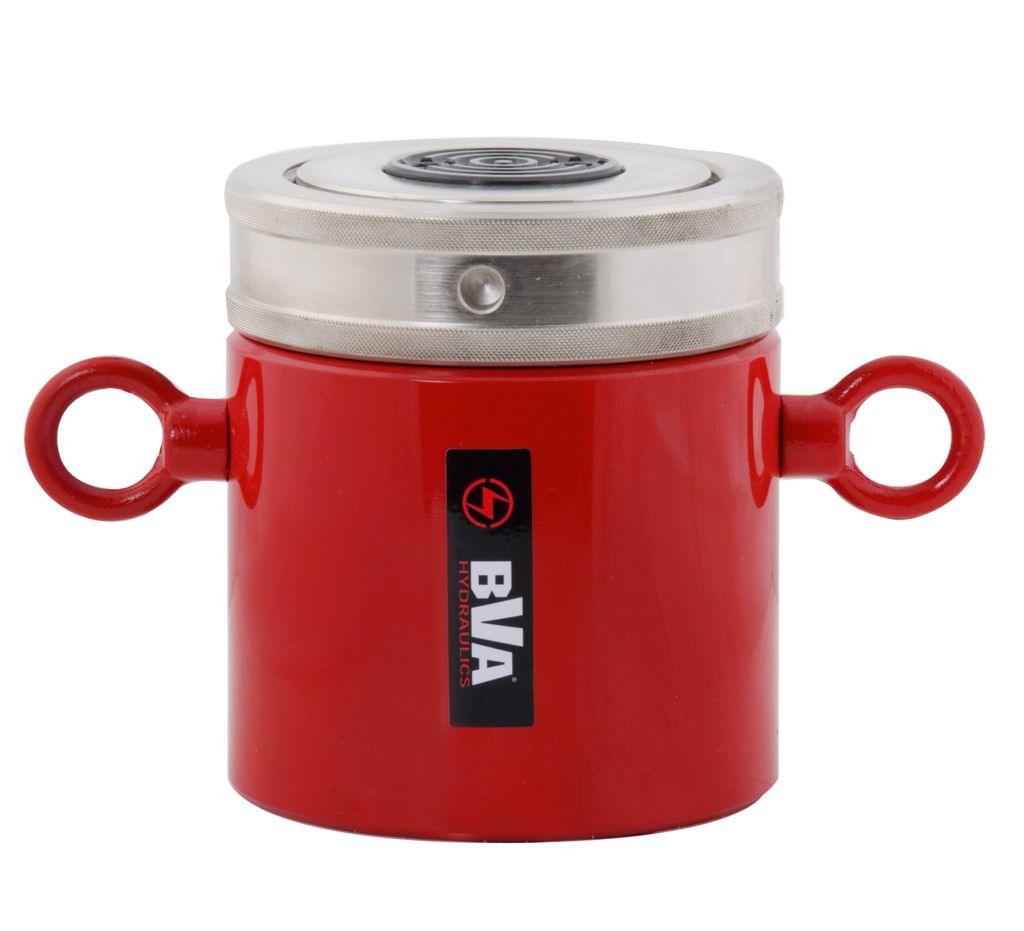

BVA hydraulcylinder med låsmutter 100 ton slaglängd 50 mm 10HLN10002

BVA 10HLN10002 är en kraftig hydraulcylinder med låsmutter från BVA Hydraulics, avsedd för tunga lyft där lasten ska stå kvar under längre tid. Kapaciteten är 100 ton (928 kN) vid max 700 bar arbetstryck och slaglängden 50 mm, vilket gör den lämplig för krävande uppgifter inom industri, bygg och underhåll.

Låsmuttern kan dras ner mot cylinderhuset i valfritt läge utmed slaglängden, så att lasten vilar mekaniskt på muttern i stället för på det hydrauliska trycket. Två överströmningsportar förhindrar att kolven pumpas ut och en gul färgmarkering på kolven visar när maximal slaglängd är uppnådd.

Cylindern och huset är nickelpläterade för att motverka korrosion. Bygghöjden är 188 mm och maxhöjden 236 mm, med en ytterdiameter på 165 mm. Cylindern väger 30,4 kg och oljevolymen är 664 cm³, så välj en hydraulpump för 700 bar med tillräcklig kapacitet.

Fördelar
Kapacitet 100 ton vid 700 bar arbetstryck
Låsmutter som kan låsas i valfritt läge utmed slaget
Konstruerad för att bära last under lång tid
Nickelpläterad cylinder och hus mot korrosion
Två överströmningsportar hindrar att kolven pumpas ut
Gul färgmarkering visar maximal slaglängd
Slaglängd 50 mm med bygghöjd 188 mm

Användningsområden
Passar för tunga lyft, pallning och pressarbeten där lasten ska stå kvar länge, till exempel vid brorenovering, maskinflytt, bygglyft och industriellt underhåll upp till 100 ton.

Tekniska data
Artikelnummer 10HLN10002
Typ Hydraulcylinder med låsmutter
Kapacitet 100 ton / 928 kN
Slaglängd 50 mm
Max arbetstryck 700 bar
Effektiv cylinderarea 132,7 cm²
Oljevolym 664 cm³
Vikt 30,4 kg

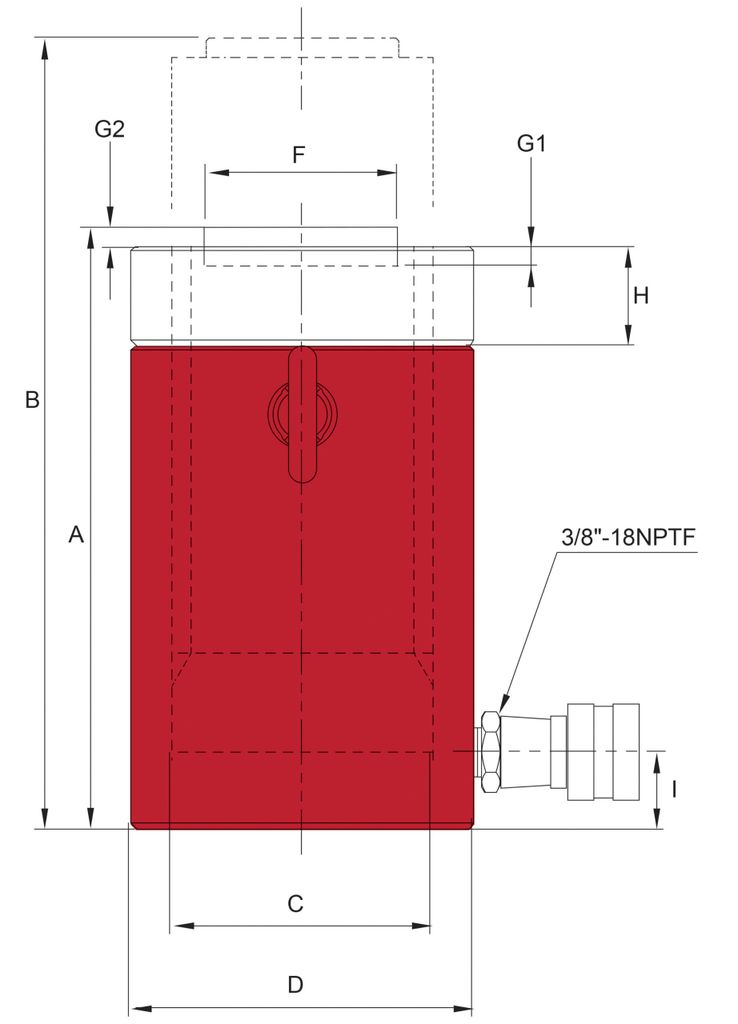

Bygghöjd (min. höjd) 188 mm
Max höjd 236 mm
Cylinderns inner Ø 130 mm
Cylinderns ytter Ø 165 mm
Sadel Ø 71 mm
Djup av kolvhål 13 mm
Sadel utsprång från kolven 2 mm
Låsmutter längd 46 mm
Avstånd cylinderbotten till oljeinlopp 28 mm

Levereras med
BVA 10HLN10002 hydraulcylinder med låsmutter
