BVA enkelverkande aluminiumcylinder 30 ton slaglängd 100 mm 10HU3004

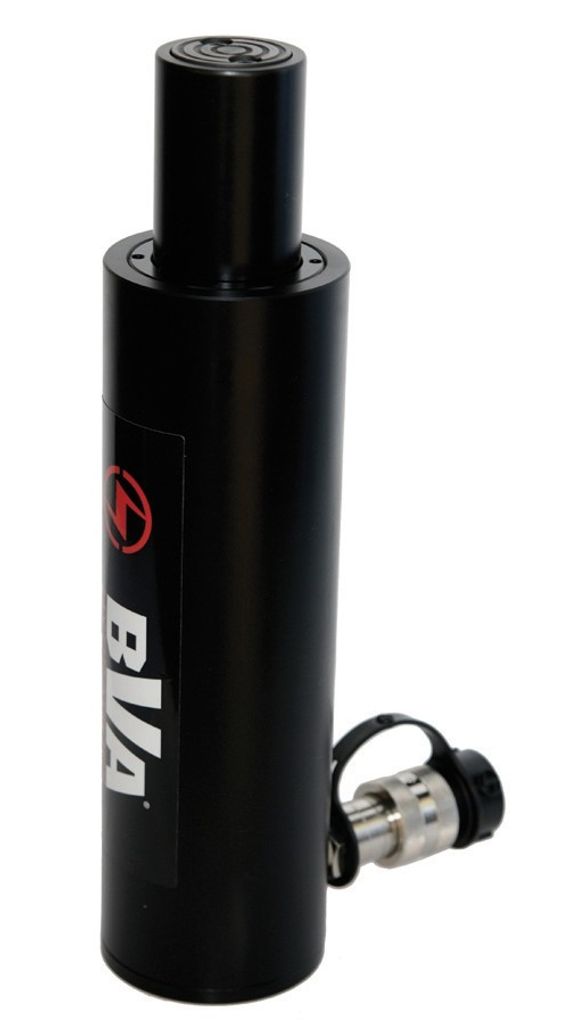

BVA 10HU3004 är en enkelverkande hydraulcylinder i aluminium från BVA Hydraulics med en kapacitet på 30 ton (309 kN) och en slaglängd på 100 mm vid max 700 bar arbetstryck. Tack vare aluminiumkonstruktionen väger cylindern endast 5,4 kg, vilket underlättar hanteringen när den ska lyftas på plats eller flyttas mellan olika arbetsmoment.

Kolven trycks ut hydrauliskt och förs tillbaka av en kraftig fjäder, så att cylindern snabbt återgår när trycket släpps. Den hårdanodiserade ytan ger ett slitstarkt skydd, medan stålplattan i botten och lyftsadeln i stål tar upp lasten där påfrestningen är som störst. Anslutningen sker via snabbkoppling med högt flöde och dammskydd.

Bygghöjden är 231 mm och maxhöjden 331 mm, med en ytterdiameter på 100 mm och en kolvstångsdiameter på 60 mm. Den effektiva cylinderarean är 44,2 cm² och oljevolymen 442 cm³, så välj en hydraulpump för 700 bar med tillräcklig oljevolym för hela slaget.

Fördelar
Lätt aluminiumcylinder med vikt 5,4 kg
Kapacitet 30 ton vid 700 bar arbetstryck
Kraftig fjäder för snabb retur av kolven
Hårdanodiserad yta som tål tuff hantering
Stålplatta i botten och lyftsadel i stål
Snabbkoppling med högt flöde och dammskydd
Slaglängd 100 mm med bygghöjd 231 mm

Användningsområden
Passar för lyft, pressning, pallning och positionering inom verkstad, industri, bygg och underhåll, särskilt där cylindern ofta ska flyttas eller bäras till svåråtkomliga arbetsplatser.

Tekniska data
Artikelnummer 10HU3004
Typ Enkelverkande aluminiumcylinder med fjäderretur
Kapacitet 30 ton / 309 kN
Slaglängd 100 mm
Max arbetstryck 700 bar
Effektiv cylinderarea 44,2 cm²
Oljevolym 442 cm³
Vikt 5,4 kg

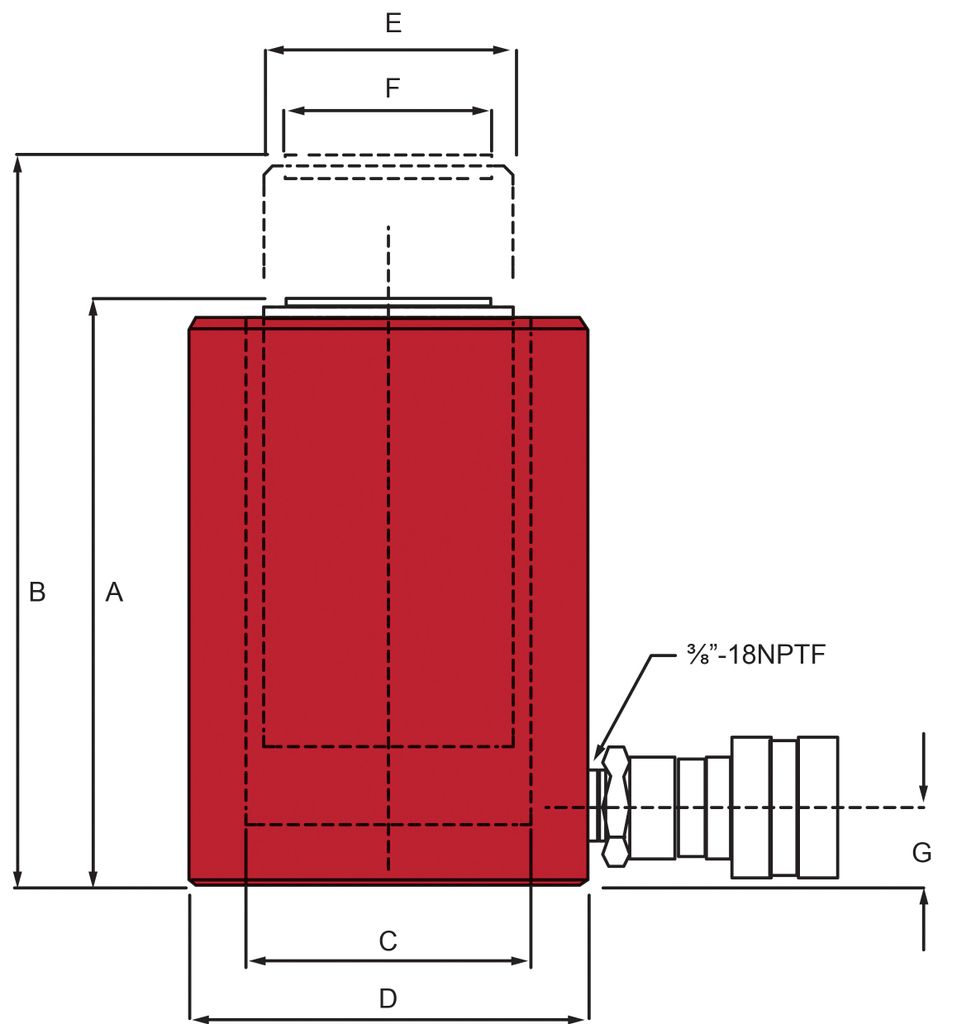

Bygghöjd (min. höjd) 231 mm
Max höjd 331 mm
Cylinderns inner Ø 75 mm
Cylinderns ytter Ø 100 mm
Kolvstångens Ø 60 mm
Sadelns ytter Ø 40 mm
Avstånd cylinderbotten till oljeinlopp 34 mm

Levereras med
BVA 10HU3004 enkelverkande aluminiumcylinder
