BVA enkelverkande aluminiumcylinder 20 ton slaglängd 100 mm 10HU2004

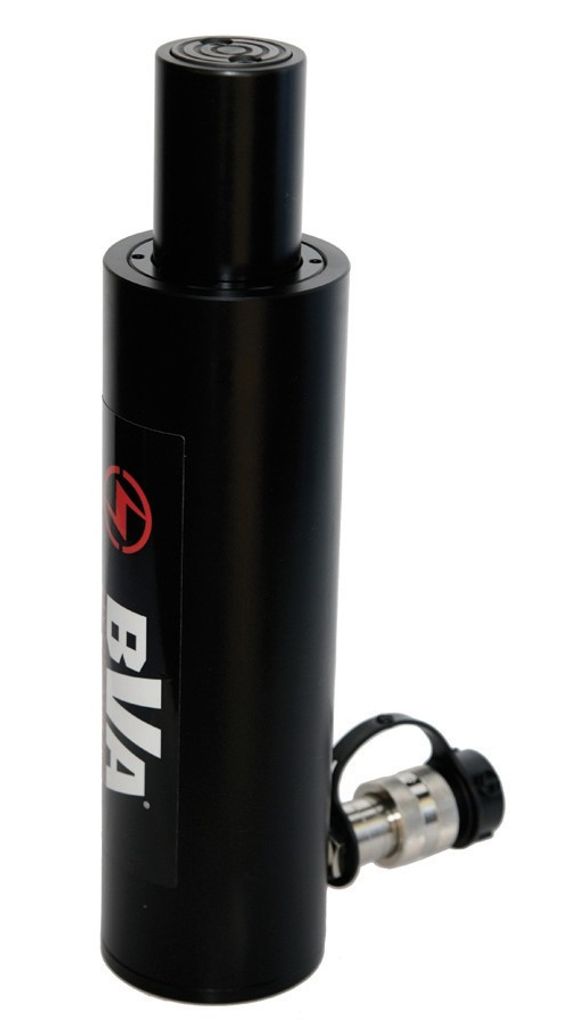

BVA 10HU2004 är en enkelverkande hydraulcylinder i aluminium från BVA Hydraulics med en kapacitet på 20 ton (218 kN) och en slaglängd på 100 mm vid max 700 bar arbetstryck. Tack vare aluminiumkonstruktionen väger cylindern endast 3,7 kg, vilket underlättar hanteringen när den ska lyftas på plats eller flyttas mellan olika arbetsmoment.

Kolven trycks ut hydrauliskt och förs tillbaka av en kraftig fjäder, så att cylindern snabbt återgår när trycket släpps. Den hårdanodiserade ytan ger ett slitstarkt skydd, medan stålplattan i botten och lyftsadeln i stål tar upp lasten där påfrestningen är som störst. Anslutningen sker via snabbkoppling med högt flöde och dammskydd.

Bygghöjden är 224 mm och maxhöjden 324 mm, med en ytterdiameter på 85 mm och en kolvstångsdiameter på 51 mm. Den effektiva cylinderarean är 31,2 cm² och oljevolymen 312 cm³, så välj en hydraulpump för 700 bar med tillräcklig oljevolym för hela slaget.

Fördelar
Lätt aluminiumcylinder med vikt 3,7 kg
Kapacitet 20 ton vid 700 bar arbetstryck
Kraftig fjäder för snabb retur av kolven
Hårdanodiserad yta som tål tuff hantering
Stålplatta i botten och lyftsadel i stål
Snabbkoppling med högt flöde och dammskydd
Slaglängd 100 mm med bygghöjd 224 mm

Användningsområden
Passar för lyft, pressning, pallning och positionering inom verkstad, industri, bygg och underhåll, särskilt där cylindern ofta ska flyttas eller bäras till svåråtkomliga arbetsplatser.

Tekniska data
Artikelnummer 10HU2004
Typ Enkelverkande aluminiumcylinder med fjäderretur
Kapacitet 20 ton / 218 kN
Slaglängd 100 mm
Max arbetstryck 700 bar
Effektiv cylinderarea 31,2 cm²
Oljevolym 312 cm³
Vikt 3,7 kg

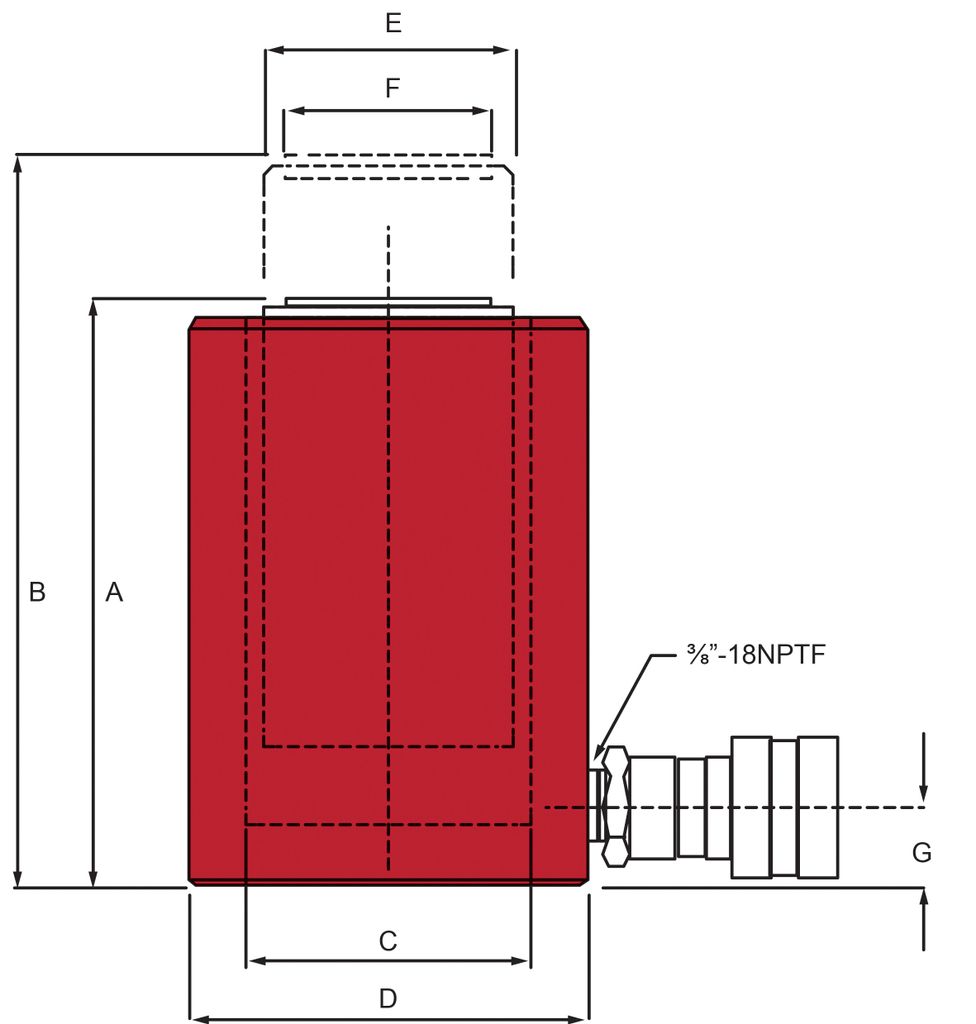

Bygghöjd (min. höjd) 224 mm
Max höjd 324 mm
Cylinderns inner Ø 63 mm
Cylinderns ytter Ø 85 mm
Kolvstångens Ø 51 mm
Sadelns ytter Ø 40 mm
Avstånd cylinderbotten till oljeinlopp 27 mm

Levereras med
BVA 10HU2004 enkelverkande aluminiumcylinder
