BVA hydraulcylinder aluminium dubbelverkande 20 ton slaglängd 50 mm

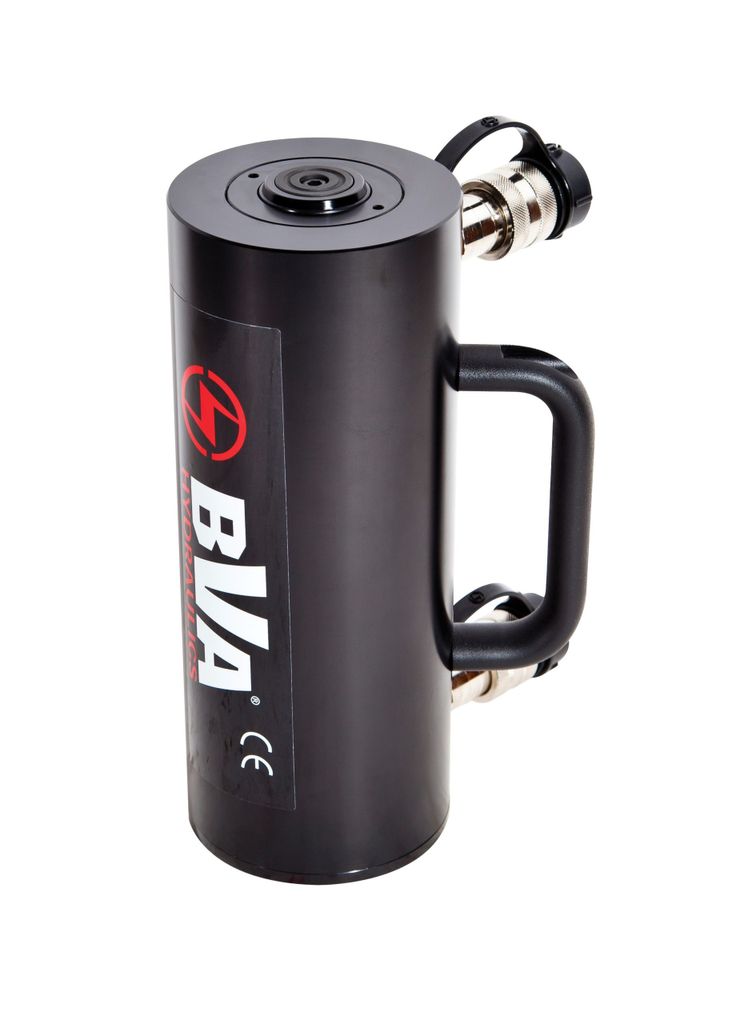

BVA hydraulcylinder aluminium dubbelverkande 20 ton med 50 mm slaglängd är en lättviktscylinder från BVA Hydraulics. Aluminiumkonstruktionen ger låg vikt för enkel hantering och positionering, och den hårdanodiserade ytan är tålig mot slitage i krävande miljöer.

Som dubbelverkande cylinder har den hydraulisk retur av kolven, vilket ger kontrollerad indragning. Botten är försedd med en stålplatta och kolven med en lyftsadel i stål. Anslutningen sker med snabbkopplingar med högt flöde och dammskydd, och cylindern är konstruerad för ett max arbetstryck på 700 bar.

Cylindern har en tryckkraft på 20 ton och en dragkraft på 13 ton. Bygghöjden är 189 mm och maxhöjden 239 mm, och cylindern väger endast 5,7 kg. Oljevolymen är 156 cm³ vid tryck och 93 cm³ vid drag, vilket är viktigt att ta hänsyn till vid val av hydraulpump.

Fördelar
Låg vikt för enkel hantering
Hårdanodiserad aluminiumyta
Dubbelverkande med hydraulisk retur av kolv
Stålplatta i botten
Lyftsadel i stål
Snabbkopplingar med högt flöde och dammskydd
Max arbetstryck 700 bar

Användningsområden
För lyft, pressning, dragning och positionering i verkstad, industri, bygg och underhåll där en lätt cylinder med hydraulisk retur underlättar arbetet.

Tekniska data
Kapacitet 20 ton / 218 kN
Slaglängd 50 mm
Max kapacitet tryck 20 ton
Max kapacitet drag 13 ton
Effektiv cylinderarea tryck 31,17 cm²
Effektiv cylinderarea drag 18,61 cm²
Oljevolym tryck 156 cm³
Oljevolym drag 93 cm³

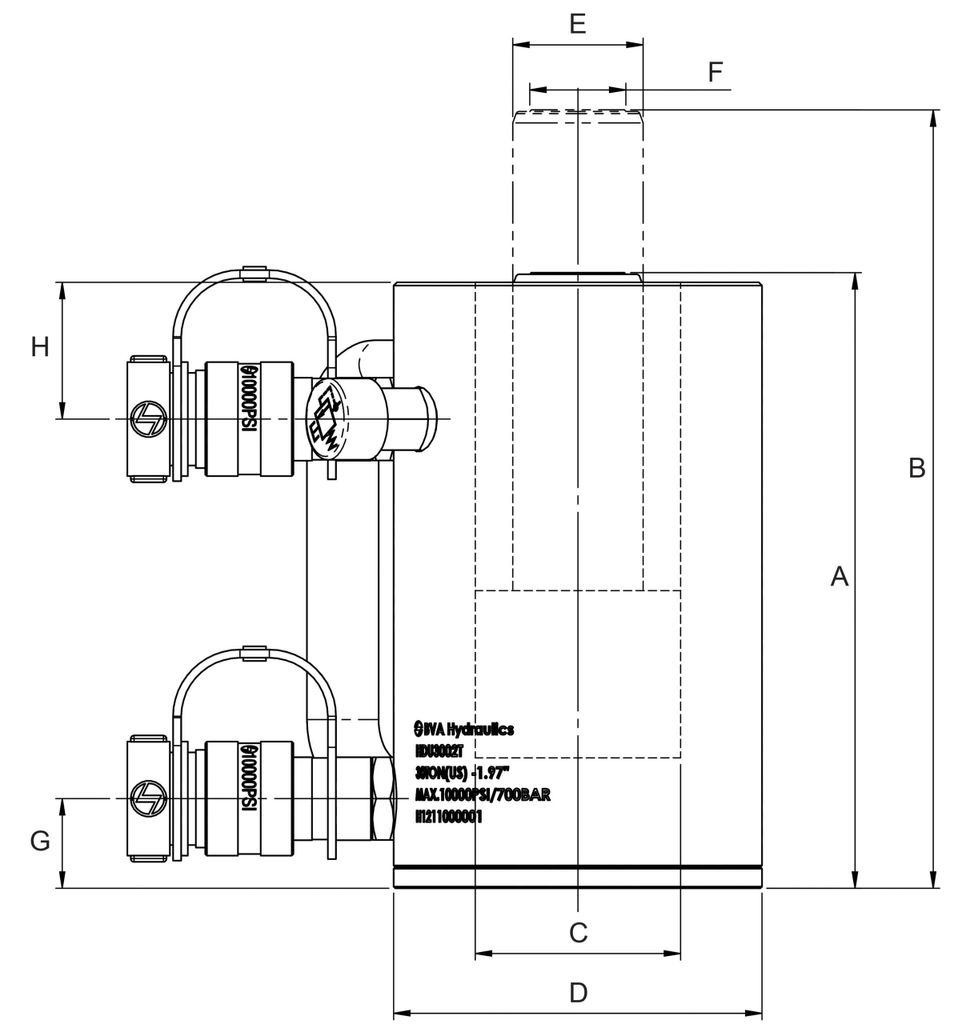

Bygghöjd 189 mm
Max höjd 239 mm
Cylinderns inner Ø 63 mm
Cylinderns ytter Ø 113 mm
Kolvstångens Ø 40 mm
Max arbetstryck 700 bar
Vikt 5,7 kg
Artikelnummer 10HDU2002

Levereras med
Hydraulcylinder aluminium dubbelverkande 20 ton, slaglängd 50 mm
