Cobolt Kontraprofilfräs R=4.8 D=41 Not=6 S=12

Kontraprofilfräs för skåpluckor.

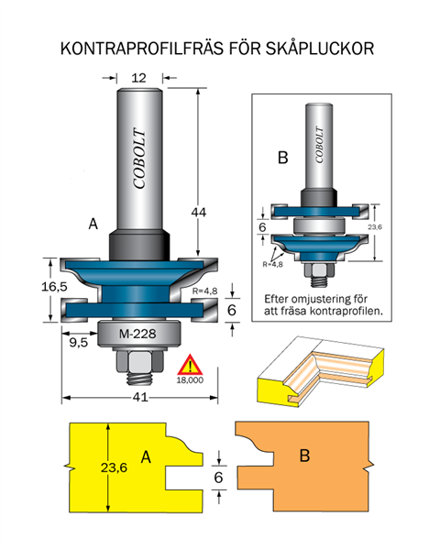

- Denna artikel levereras monterad enligt figur A.
- Kontraprofilfräsen monteras ihop på två olika sätt beroende på vilket av fräsmomenten som skall utföras.
- Vänster bild (A) visar stålens och lagrets position vid fräsning av noten och den synliga profilen.
- På höger bild (B) har profil och notstål skiftats och styrlagret flyttats, för att motfogen i tvärstycksgavlarna ska kunna utföras.
- Ramtjocklek max 23,6 mm.
- Om tjockare ram föredras, falsas ramstyckena helt enkelt ner från baksidan.

Tekniska data
Radie: 4.8 mm
Diameter: 41 mm
Not: 6
Spindel: 12 mm
