Cobolt Kontraprofilfräs D=43 Not=4

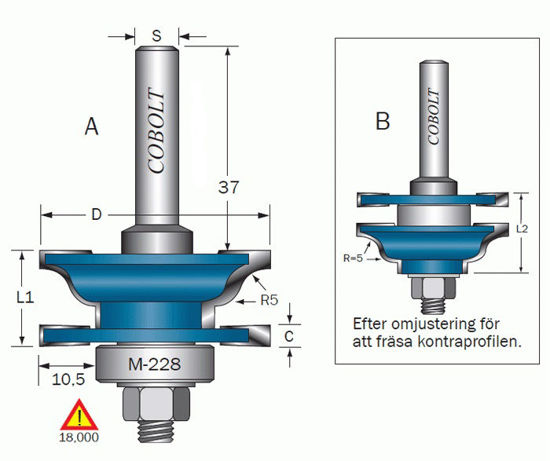

Kontraprofilfräs för tillverkning av slåpsluckor och vitrindörrar med spegelfyllning. Kontraprofilfräsarna monteras ihop på två olika sätt beroende på vilket av fräsmomenten som skall utföras. Bild (A) visar stålens och lagrets position vid fräsning av noten och den synliga profilen.

Bild (B) har profil och notstål skiftats och styrlagret flyttats, för att motfogen i tvärstycksgavlarna skall kunna utföras. Ramtjocklek 16-22mm. Om tjockare ram föredras, falsas ramstycken helt enkelt ner från baksidan. Utförlig arbetsinstruktion medföljer i förpackningen.

OBS! Genom att enbart nyttja profilstålet, utökas användningsområdet även till ren kantprofilering.

Tekniska data
(S) Spindel 8mm
(L1) = 18mm
(L2) = 22,7mm
(C) = 4mm
(D) = 43mm

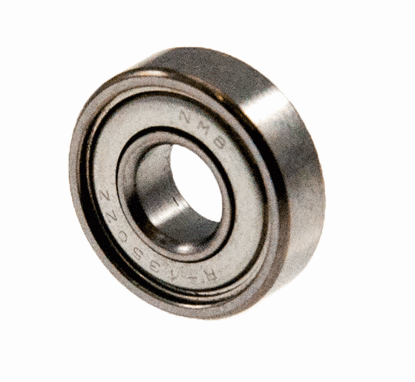

Styrlager = M-228
